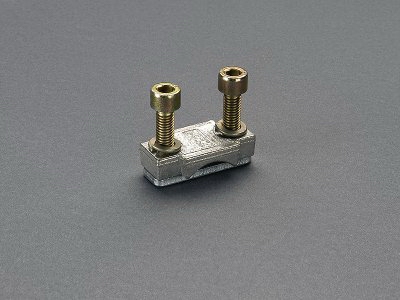

borne à étrier pour câbles Cu (33165)

The picture may show a similar product.

Description

Référence 33165 000

borne à étrier pour câbles Cu

150 - 300 mm²

pour QCB-NH2, LTS-F 400, LTS 630

Groupe de produits	09
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267331658

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
Poids:	12,5 kg/100

Points de raccordement
min. cross-section:	150 mm²
max. cross-section:	300 mm²
rm:	150 - 300 mm²
f + AE:	150 - 300 mm²
(f + AE may not fit with max. cross-section)
Not suitable for aluminium cables !
lam. Cu width:	20 - 25 mm
lam. Cu thickness:	1 - 10 mm

Application notes

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

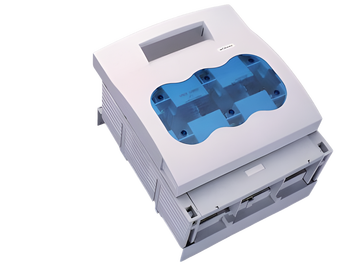

33603 000
QUADRON^®60Classic
sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas
vis M12
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

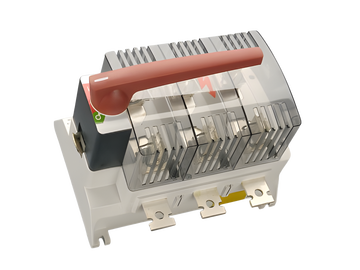

33362 000
CAPUS^®Panel
sectionneur avec fusibles à 3 pôles
vis M12, poignée rouge
NH 3, 630 A
for mounting plate
Plus

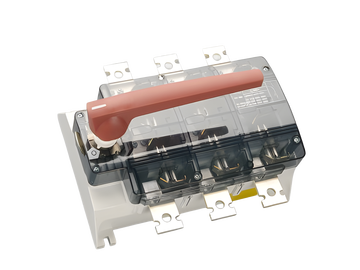

33358 000
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles
vis M12, poignée rouge
800 A
for mounting plate
Plus

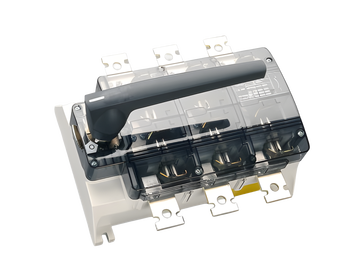

33336 000
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles
vis M12, poignée gris graphite
800 A
for mounting plate
Plus

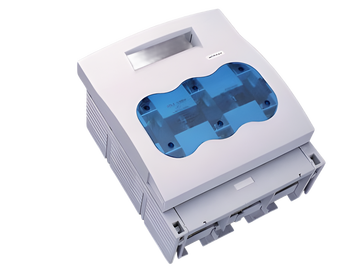

33203 000
QUADRON^®Panel
sectionneur à fusible NH taille 3, 630 A, à encastrer
vis M12
for mounting plate
Plus

33151 000
QUADRON^®Panel
sectionneur à fusible NH taille 3, 630 A, à encastrer
vis M12
with electromechanical fuse monitoring
for mounting plate
Plus

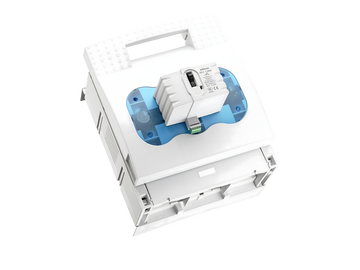

33162 000
QUADRON^®60Classic
sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas
vis M12
with electromechanical fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

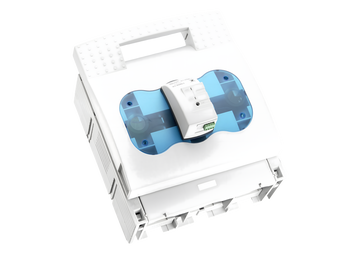

33332 000
QUADRON^®Panel
sectionneur à fusible NH taille 3, 630 A, à encastrer
vis M12
with electronic fuse monitoring
for mounting plate
Plus

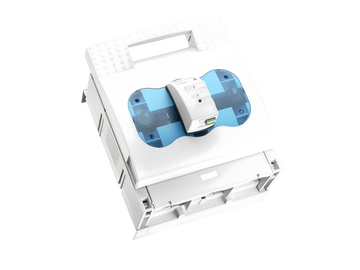

33327 000
QUADRON^®60Classic
sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas
vis M12
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus
