démarreur moteur electronique, commutable en tripolaire ou 1 pôle (36258)

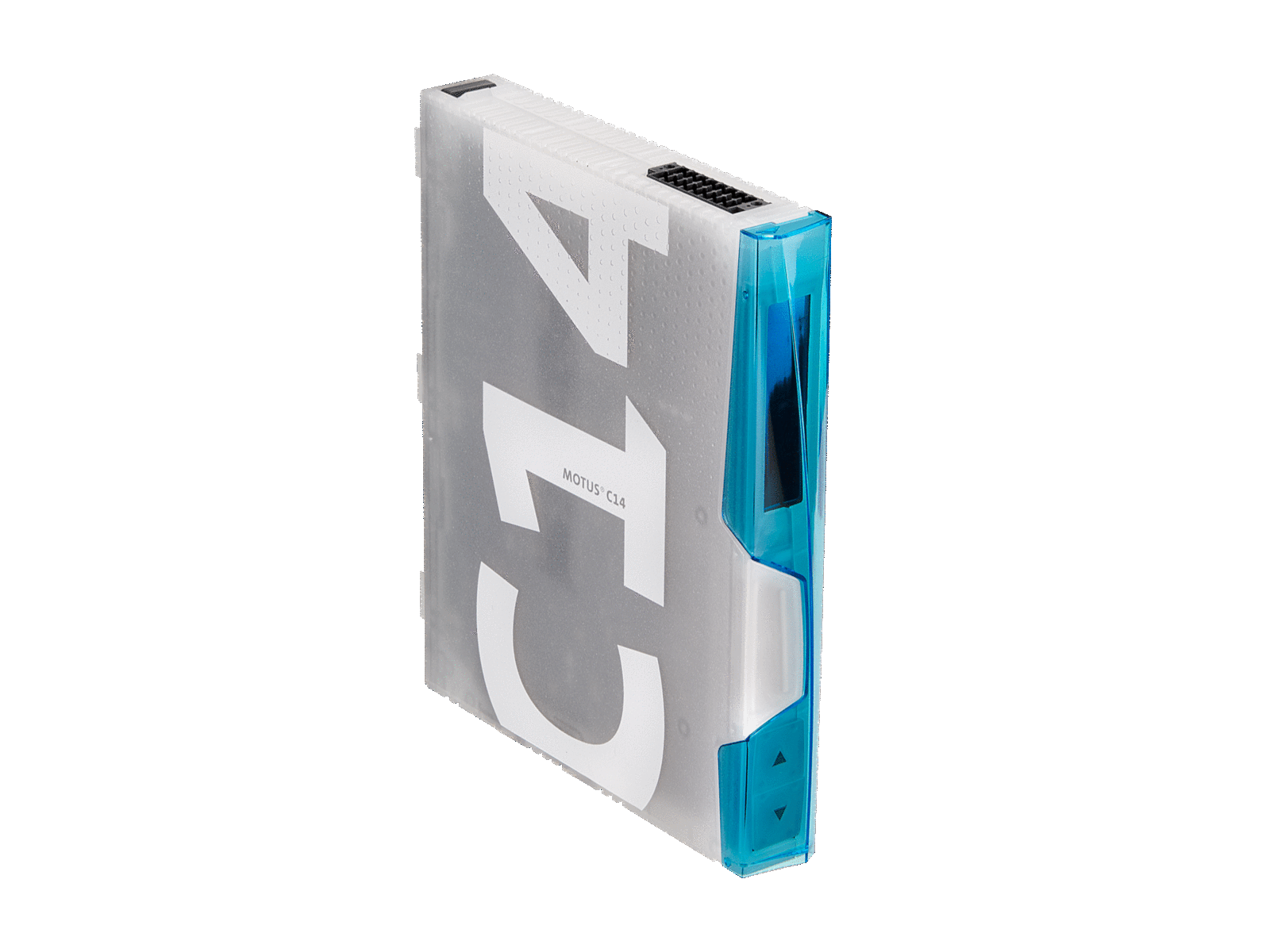

The picture may show a similar product.

Description

Référence 36258000A

MOTUS^®C14 CrossBoard Connect Plus

démarreur moteur electronique, commutable en tripolaire ou 1 pôle

démareur direct inverse de 0,1 - 2,6 A

avec interface IO-Link et écran

avec interface CrossLink®

Nouveau

Système

CrossBoard® 125A / 250A, CrossBoard® 800 A

Groupe de produits	21
Sous-groupe	31

Dimensions de l'emballage	1
EAN	4021267362584

ECLASS 6.1	27370804
ECLASS 7.1	27370804
ETIM 4.0	EC001037
ETIM 5.0	EC001037

Homologations

Normes

IEC 60947-1:2007 + A1:2010
IEC 60947-4-2:2011

UL 60947-1

Approbations

UL , CCC

for UL feeder circuits >250V

Type: MOTUS C14-2,6-C+

UL file: E510845, UL category (for USA): NMFT https://www.ul.com

UL file: E510845, UL category (for Canada): NMFT7 https://www.ul.com

Données techniques

Details IEC
Normes
IEC 60947-1:2007 + A1:2010 IEC 60947-4-2:2011

Electrical data IEC
Courant assigné (IEC):	2.6 A
Tension assignée (IEC) CA:	500 V
min. operating voltage AC:	130 V

prosp. Kurzschlussstrom:	100 kA
trigger characteristic:	Class 10A Class 3E Class 2E Class 30 Class 40E Class 20 Class 10 Class 5

set nominal current:	Yes
min. load current:	0.1 A
max. switching frequency:	2 Hz
switching cycles:	30.000.000

reply contact:

1 NO + 1 CO

rated frequency (IEC):

50 / 60 Hz

interface:

IO-Link

rated isolation voltage U_i AC:	500 V
Tension assignée de tenue aux chocs Uimp:	4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,8 W.

(The power dissipation at full load would be 20,0 W.)

Details UL
Normes
UL 60947-1

for UL feeder circuits >250V

Electrical data UL
rated current (UL):	2.6 A
rated voltage (UL) AC:	480 V
min. operating voltage AC:	130 V
rated frequency (UL):	50 / 60 Hz

Icc:

100 kA

Charactéristiques mécaniques
L x H x P:	22.5 x 160 x 132
Poids:	51,4 kg/100
Pôles:	3 pôles

degree of protection:

IP20

vertical installation position:	Yes
horizontal installation position:	No

Points de raccordement
screw clamp connection
screw drive:	0,8x4
wire stripping:	8 mm
min. cross-section:	0,2 mm²
max. cross-section:	2,5 mm²
Md min.:	0,5 Nm
Md max.:	0,6 Nm

min. cross-section UL:	AWG 24
max. cross-section UL:	AWG 12
torque (UL):	5 - 7 lb-in
