interrupteur-sectionneur à fusibles (31660)

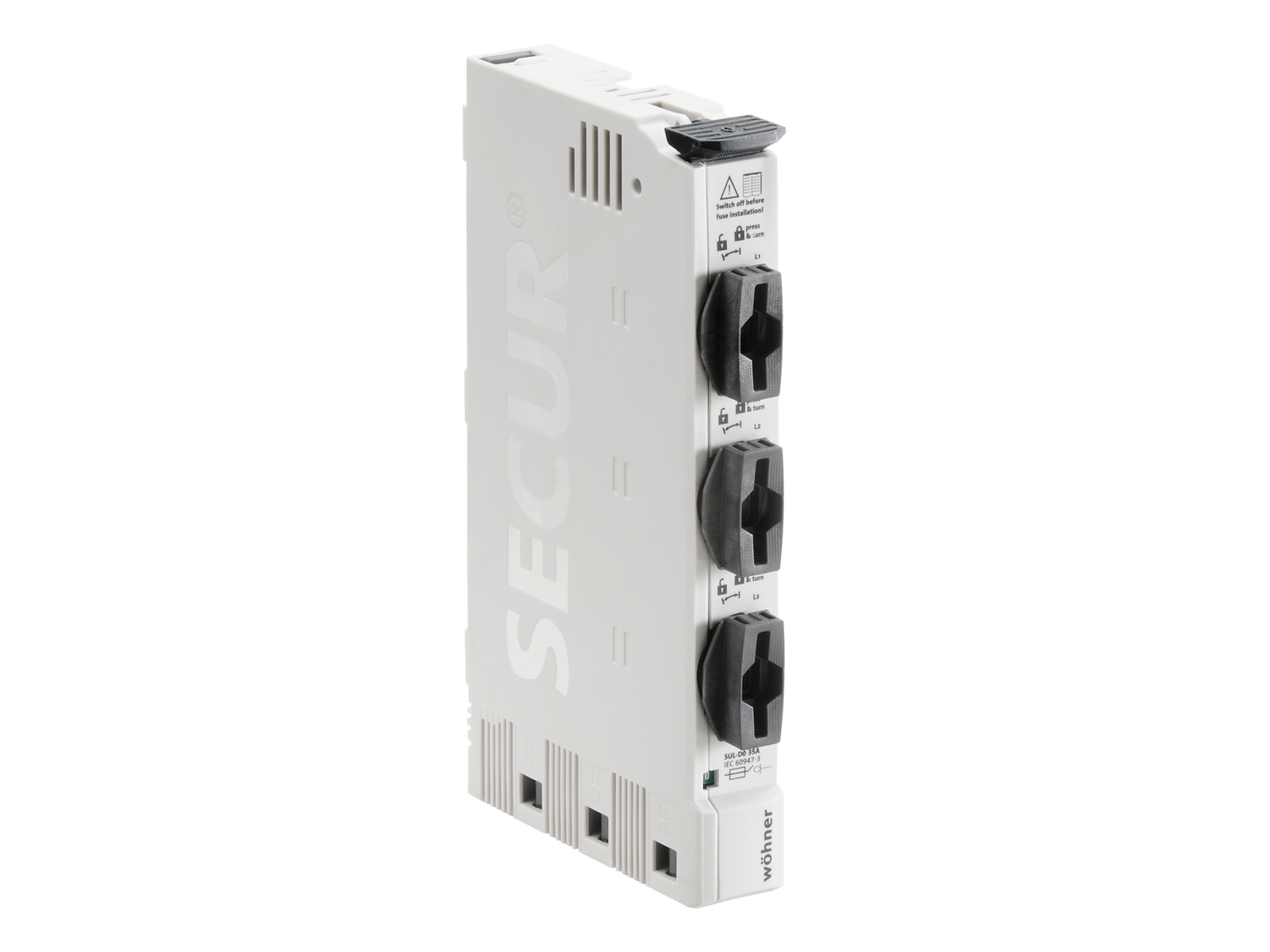

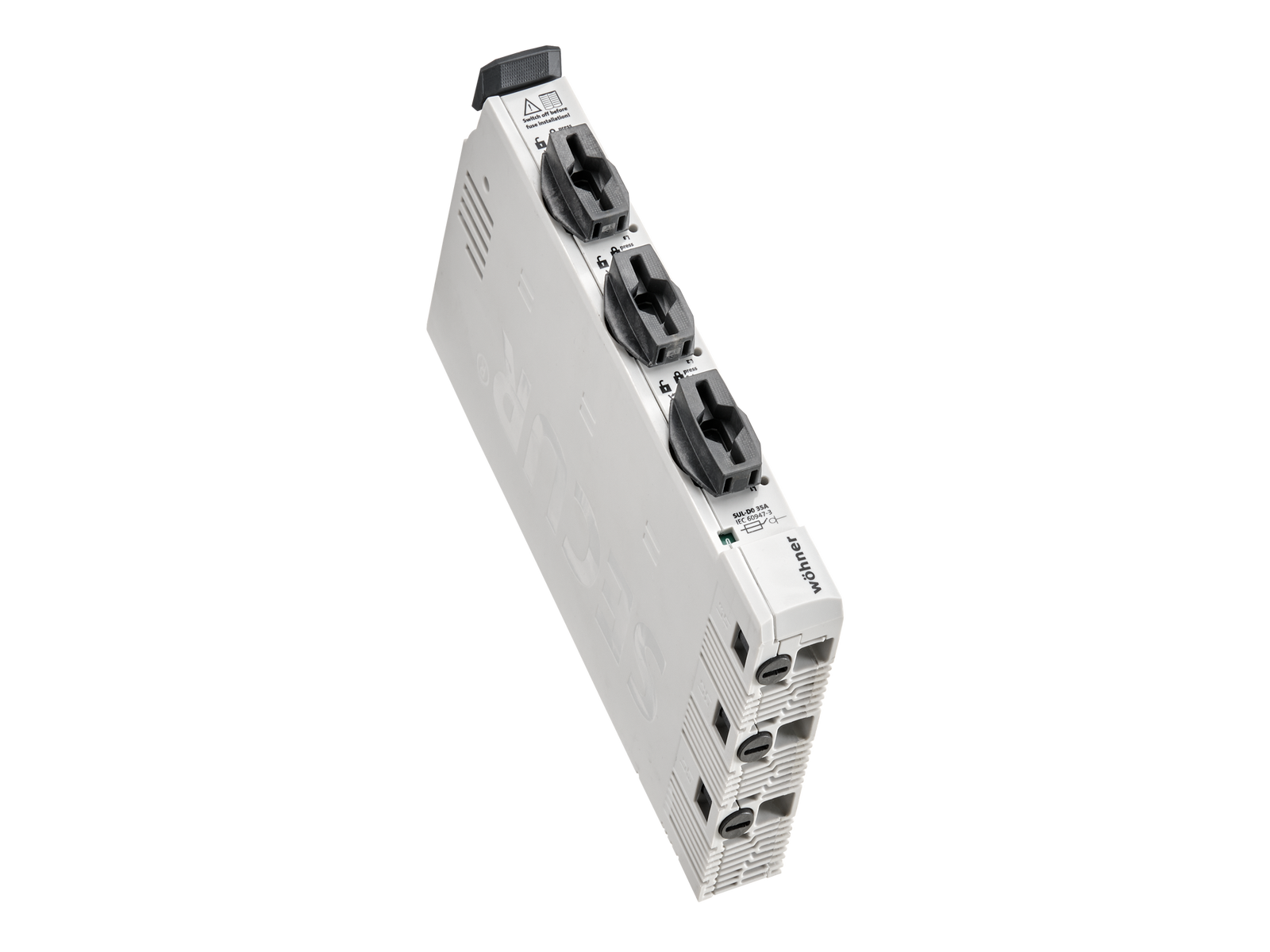

The picture may show a similar product.

Description

Référence 31660 000A

SECUR^®Crossboard

interrupteur-sectionneur à fusibles

Size D02 / E 18

pour fusibles D01 et D02

35 A / 3P

operator independent switching (snap-action mechanism)

raccordement par le bas

Nouveau

Système

CrossBoard® 125A / 250A, CrossBoard® 800 A

Avantages produit

spring terminal enables connection without tools (at first installation)

Groupe de produits	01
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267316600

ETIM 5.0	EC000277
ETIM 8.0	EC000277

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

IEC (CB) , VDE

Données techniques

for fuse links size:	D0
fuse links acc. to standard:	IEC / HD 60269-3
permitted power dissipation of the fuse-link:	4 W

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	35 A
Tension assignée (IEC) CA:	400 V

rated isolation voltage U_i AC:	500 V
Tension assignée de tenue aux chocs Uimp:	6 kV

Catégorie d'emploi CA:

AC-22B (400 V)

cond. short-circuit current with fuses (AC):	50 kA / 400 V
approved wth fuse links of operation class:	gG

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

max. permitted operation temperature

45°C

The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard.

Charactéristiques mécaniques
L x H x P:	22.5 x 184 x 100
Poids:	33,0 kg/100
Pôles:	3 pôles

front degree of protection:

IP30

Points de raccordement
spring pulley connection
screw drive:	0,8x4
wire stripping:	23 mm
min. cross-section:	2,5 mm²
max. cross-section:	16 mm²
f:	2.5 - 16 mm²
Not suitable for aluminium cables !

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

permitted power dissipation of the fuse-link:	4 W
