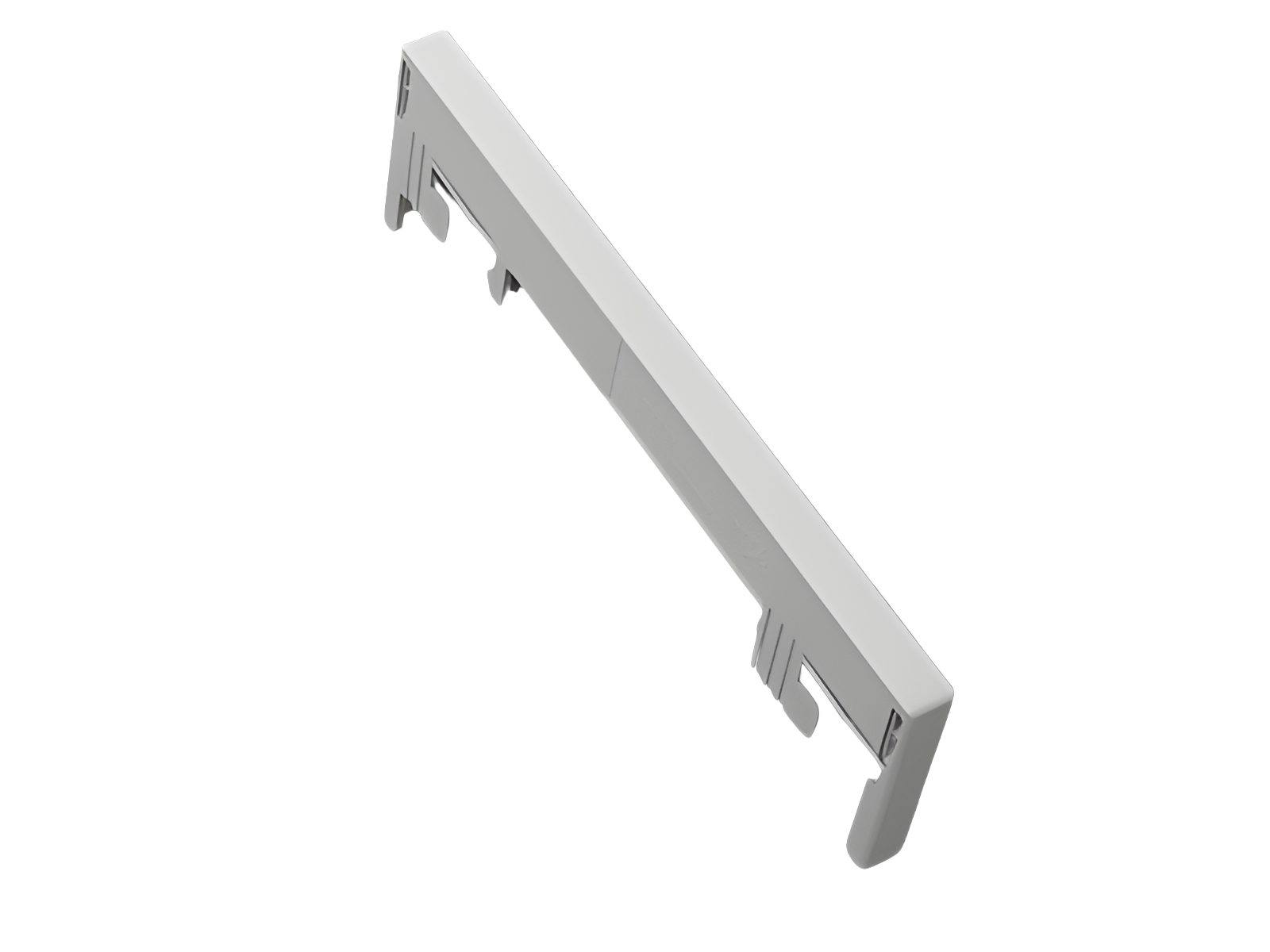

module pour montage latéral (32633)

The picture may show a similar product.

Description

Référence 32633 000

module pour montage latéral

pour adaptateurs unipolaires

9 x 160

Système

30Compact 5P

Groupe de produits	05
Sous-groupe	57

Dimensions de l'emballage	12
EAN	4021267326333

ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
L x H x P:	9 x 160 x 47
Poids:	1,2 kg/100

Charactéristiques des matériaux
halogen-free:	Yes

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

further accessories

31390 000
kit de connecteurs
connecteur pour créer des adaptateurs multipolaires (100x)
pour 50 connexions
Plus

Usage

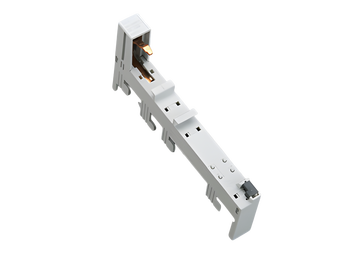

32628 000
EQUES 30Compact
adaptateur de jeu de barres, à 1 pôle, 63 A
1 rail DIN fixe pour Schneider Electric iC60, iC65 et C60
18 x 160
pour jeux de barres: 12 x 5
Plus

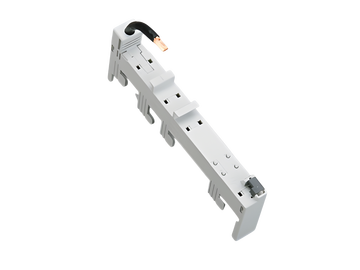

32630 000
EQUES 30Compact
adaptateur de jeu de barres, à 1 pôle, 63 A
1 rail DIN fixe
18 x 160 / 10 mm²
pour jeux de barres: 12 x 5
Plus

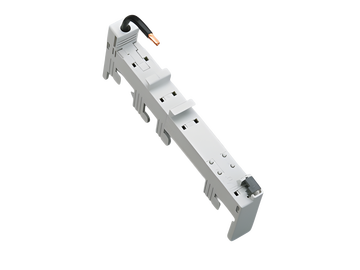

32629 000
EQUES 30Compact
adaptateur de jeu de barres, à 1 pôle, 32 A
1 rail DIN fixe
18 x 160 / 6 mm²
pour jeux de barres: 12 x 5
Plus
