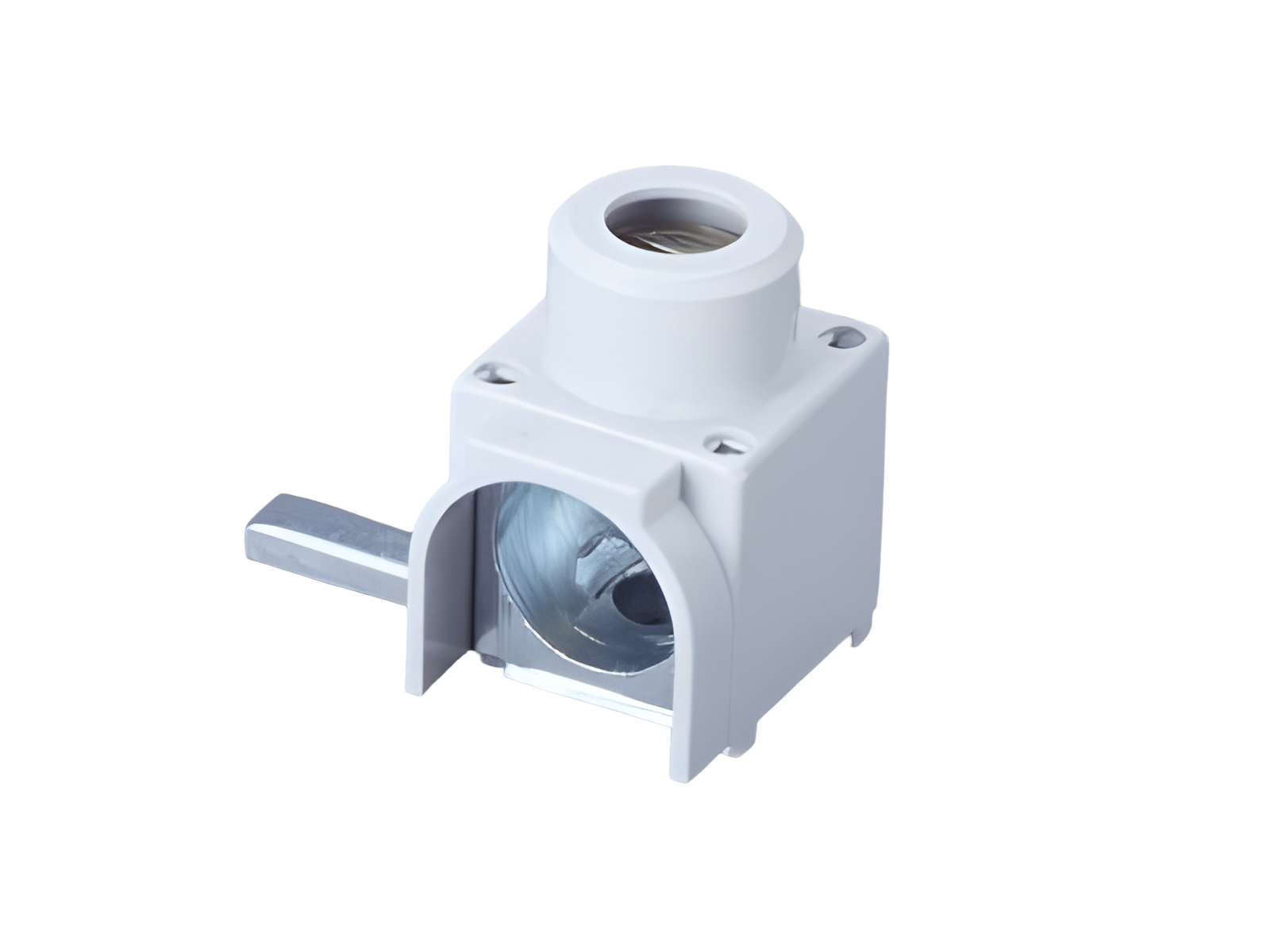

borne de raccordement, latérale (31028)

The picture may show a similar product.

Description

Référence 31028000A

borne de raccordement, latérale

6 - 50 mm²

pour 31014, 31024, 31309, 31311

Groupe de produits 07
Sous-groupe 26
Dimensions de l'emballage 25
EAN 4021267310288
catalog page 2020 : 6.2, 6.3, 6.4, 6.5, 6.8
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologations

Normes

IEC 61439-1:2011

Approbations

EAC

EAC Type: TE-CT

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2011
Electrical data IEC
Courant assigné (IEC): 125 A
Tension assignée (IEC) CA: 690 V
Tension assignée de tenue aux chocs Uimp: 4 kV
Les performances d'isolation de l'article dépendent des conditions d'installation.

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 690 V
Tension maximale IEC CC: 1000 V
Charactéristiques mécaniques
L x H x P: 20 x 17 x 26
Poids: 2,5 kg/100
Points de raccordement
min. cross-section: 6 mm²
max. cross-section: 50 mm²
Not suitable for aluminium cables !


6 - 50mm² round, solid and stranded
4 - 35mm² flexible with wire-end ferrule
Md 3.5Nm
max. connection diameter 10mm

Conseils

Recommended stripping of the insulation on the connection lead approx. 14mm

Links

Article master data, overviews and prices

Calcul de la plus-value métal

Documentation

| Informations techniques générales

| Dessin d’encmbrement

| Déclaration de conformité UE

| Declaration of conformity UKCA

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

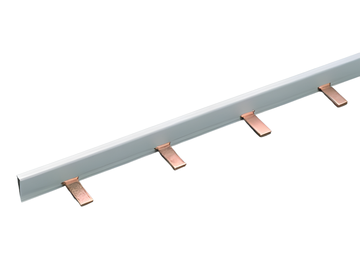

31311000A
peigne de raccordement à 1 pôle, pour E33, pas 50 mm
80 A, longueur 1 m
16 mm²
Plus

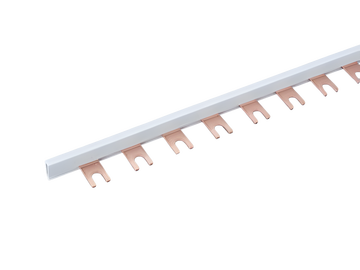

31024000A
peigne de raccordement, 1 pôle, type fourche, pas 27 mm
80 A, longueur 1 m
16 mm²
Plus

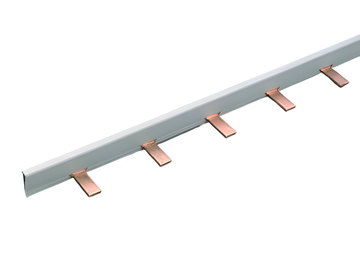

31309000A
peigne de raccordement à 1 pôle, pour E27, pas 40 mm
80 A, longueur 1 m
16 mm²
Plus

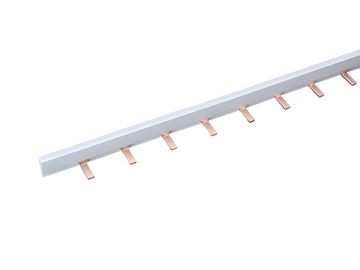

31014000A
peigne de raccordement à 1 pôle, modèle cavalier, pas 27 mm
80 A, longueur 1 m
16 mm²
Plus

31173000A
TRITON®Panel
embase de fusible D, à encastrer
E 27 / 25 A / 1P, pour vis de calibrage
protection contre le contact selon DGUV V3
Plus

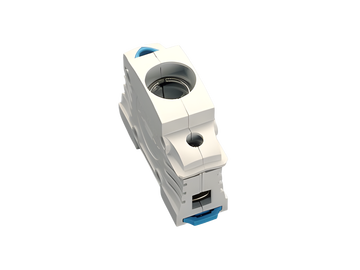

31291000
TRITON®Panel
embase de fusible D0, à encastrer
E 18 / 63 A / 1P
protection contre le contact selon DGUV V3
Plus

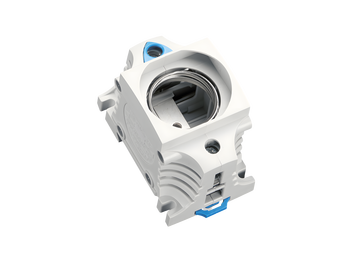

31175000A
TRITON®Panel
embase de fusible D, à encastrer
E 33 / 63 A / 1P, pour vis de calibrage
protection contre le contact selon DGUV V3
Plus

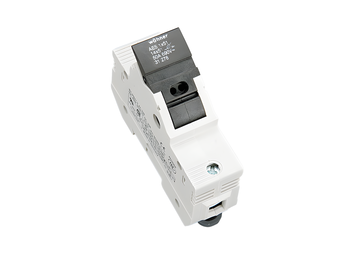

31278000
AMBUS®Panel
support pour fusibles cylindriques, pour fusibles semi-conducteurs
14 x 51 / 1P
50 A / 690 V
Plus

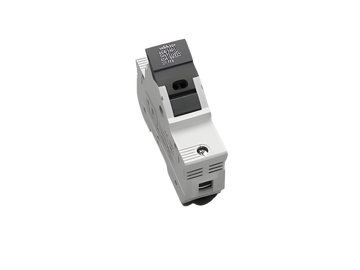

31115000
AMBUS®Panel
support pour fusibles cylindriques
14x51 / 1P
50 A / 690 V
Plus

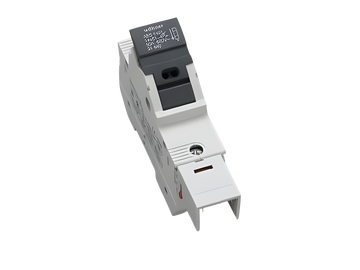

31940000
AMBUS®Panel
support pour fusibles cylindriques avec indicateur de position
14 x 51 / 1P
50 A / 690 V
for fuse links with striker pin
Plus

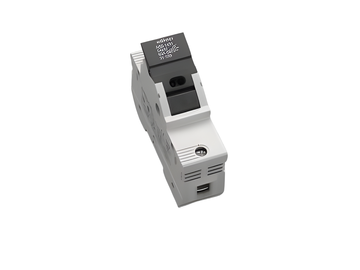

31135000
AMBUS®Panel
support pour fusibles cylindriques avec LED
14 x 51 / 1P
50 A / 110 - 690 V
indication of a released fuse link
Plus

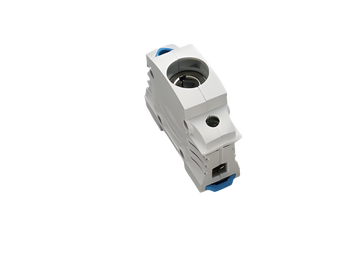

31286000
