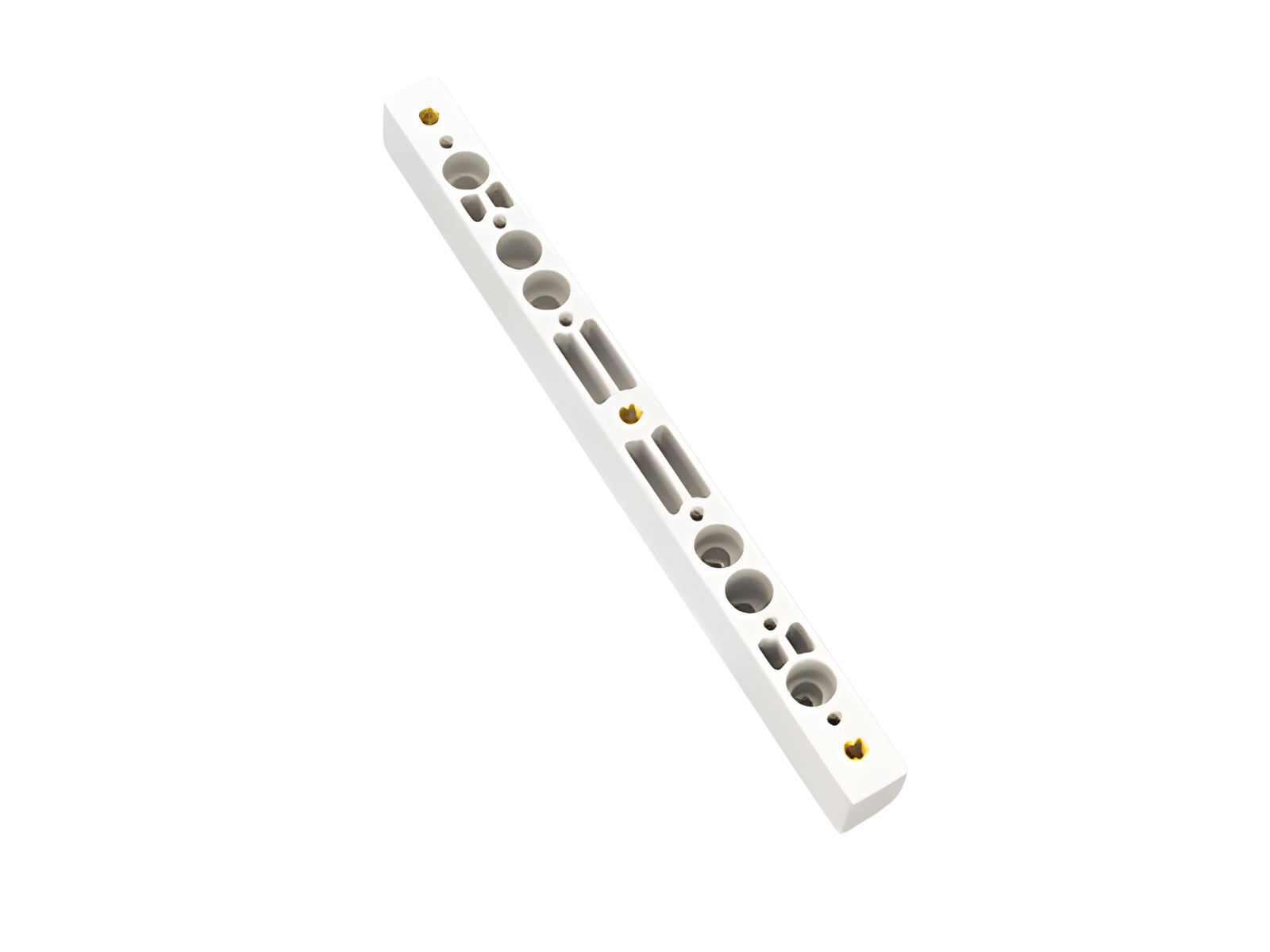

The picture may show a similar product.
Référence 01742 000
support de jeu de barres
pour barres de bus plates percées
Avantages produit
Type tested at 600mm busbar support separation and busbar 120 x 10mm with internal screw holes
can also be used as centre support.
| Groupe de produits | 06 |
| Sous-groupe | 24 |
| Dimensions de l'emballage | 6 |
| EAN | 4021267017422 |
| ECLASS 14.0 | 27400607 |
| ETIM 5.0 | EC001166 |
| ETIM 8.0 | EC001166 |
| ETIM 10.0 | EC001166 |
Normes
IEC 61439-1:2020
EAC Type: SB
Homologation CCC: no certification required
| Details IEC | |
| Normes | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| Tension assignée (IEC) CA: | 800 V |
| rated isolation voltage Ui AC: | 1000 V |
| Tension assignée de tenue aux chocs Uimp: | 8 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| Supplementary data IEC | |
|
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
| Tension maximale IEC CC: | 1500 V |
| Short-circuit withstand capacity: Surge current strength > 100kA at Busbar support separation 600mm |
| Charactéristiques mécaniques | |
| L x H x P: | 32 x 412 x 40 |
| Poids: | 70,3 kg/100 |
| Pôles: | 3 pôles |
| Charactéristiques des matériaux | |
| halogen-free: | Yes |
| Les performances d'isolation de l'article dépendent des conditions d'installation. | |
|
Schraube M10 zur Befestigung der Flachschiene mit 20Nm anziehen |
|
