connection kit (33563)

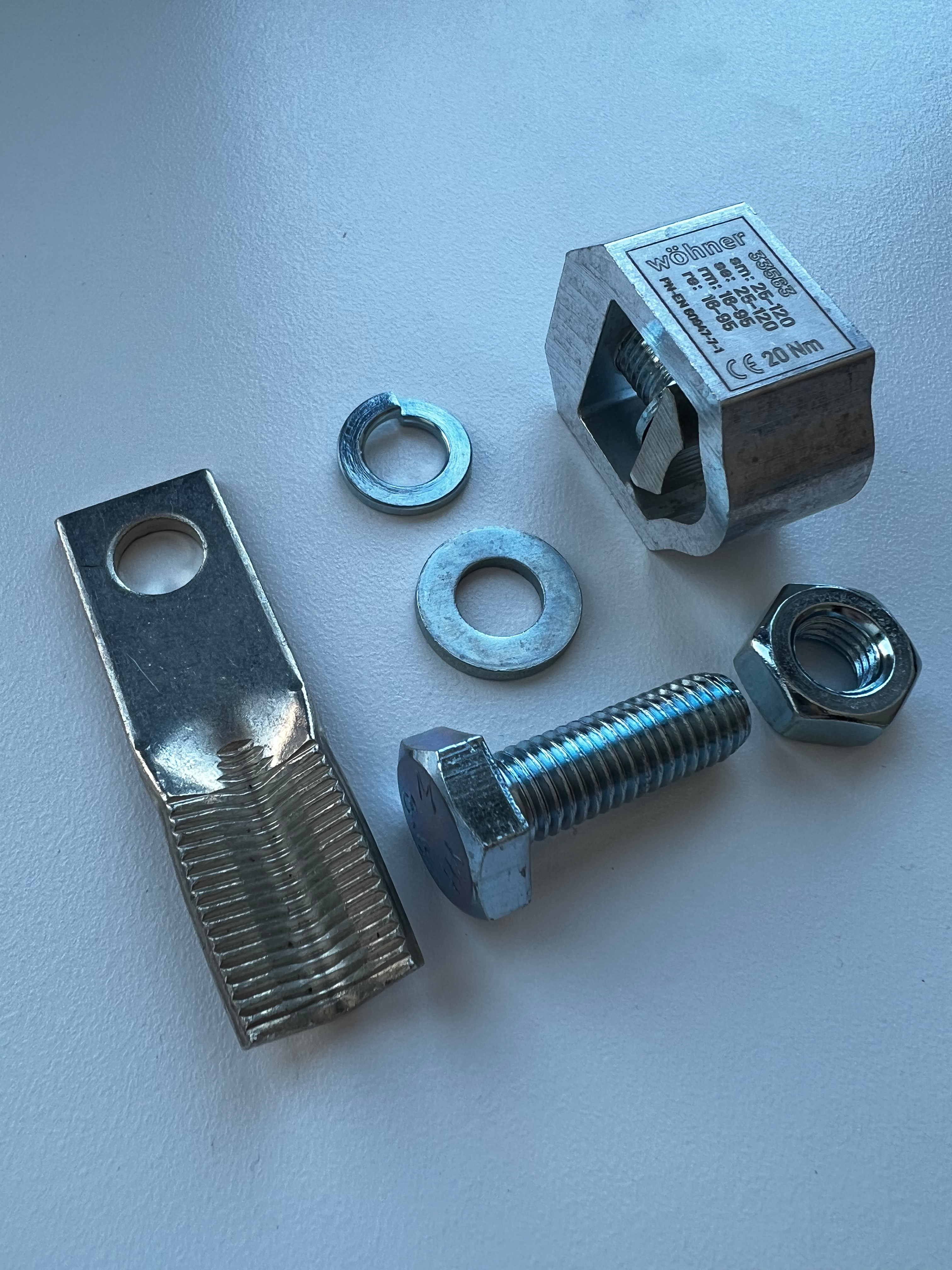

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33563 000B

connection kit

with 1 V-clamp, without cover

terminal body alu, pressure piece brass

for Cu / Al 16 - 120 mm²

e.g. for drilled PE or N bars

disponible en breve

sistema

185Power

grupo de producto 12
subgrupo 70
embalaje 1
EAN 4021267335632
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 100 A

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos mecánicos
An x A x P: 22 x 33 x 44
peso: 14,5 kg/100
puntos de apriete
v-clamp
min. cross-section: 16 mm²
max. cross-section: 120 mm²
re: 16 - 95 mm²
rm: 16 - 95 mm²
se: 25 - 120 mm²
sm: 25 - 120 mm²
Suitable for aluminium conductors.
the temperature of aluminium conductors must not exceed 80°C (see operating instructions)
pre-treatment of aluminium conductors: see general technical information (under Downloads)

Application notes

Suitable for aluminium conductors.
the temperature of aluminium conductors must not exceed 80°C (see operating instructions)
pre-treatment of aluminium conductors: see general technical information (under Downloads)

determined by main product

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| EU declaration of conformity

| Product description (PDF) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft

Se utiliza para

33524 000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
versión plana con abrazadera tipo V 95 mm²
Klemmengehäuse Alu, Druckstück Messing
para barras: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Mas

33535 000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
versión alta con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33534 000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
versión plana con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33529 000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
versión plana con abrazadera tipo V 95 mm²
terminal body Al, pressure piece brass
para barras: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Mas

33539 000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
versión plana con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33520 000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
high version with V-clamp 95 mm²
Klemmengehäuse Alu, Druckstück Messing
para barras: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Mas

33530 000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
versión alta con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas
