portafusibles sobre barras NH, 630 A (03790)

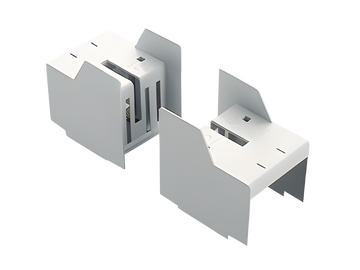

La imagen puede mostrar un producto similar.

Descripción

Part No.: 03790 000

portafusibles sobre barras NH, 630 A

tornillo, montaje con tornillos en barra

talla 3/1P

sistema

100Energy

grupo de producto	10
subgrupo	36

embalaje	3
EAN	4021267037901

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Datos técnicos

para fusibles de tamaño:	NH 3
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	60 W

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

datos electricos IEC
intensidad de corriente nominal (IEC):	630 A
tensión nominal (IEC) AC:	690 V

tensión nominal (IEC) DC:

440 V

tensión de pico Uimp:

6 kV

corriente de cortocircuito cuando se protege por fusibles:

50 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 29,2 W.

(The power dissipation at full load would be 45,7 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	800 V
tensión máxima (IEC) DC:	800 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 3 up to 60W power dissipation

datos mecánicos
An x A x P:	80 x 198 x 133
peso:	45,9 kg/100
Polaridad:	1 polos

Type of fastening: can be screwed onto drilled busbar,
connection screw:
screw connection M12, 28 - 32Nm torque

puntos de apriete
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

potencia disipada del fusible permitida:	60 W
