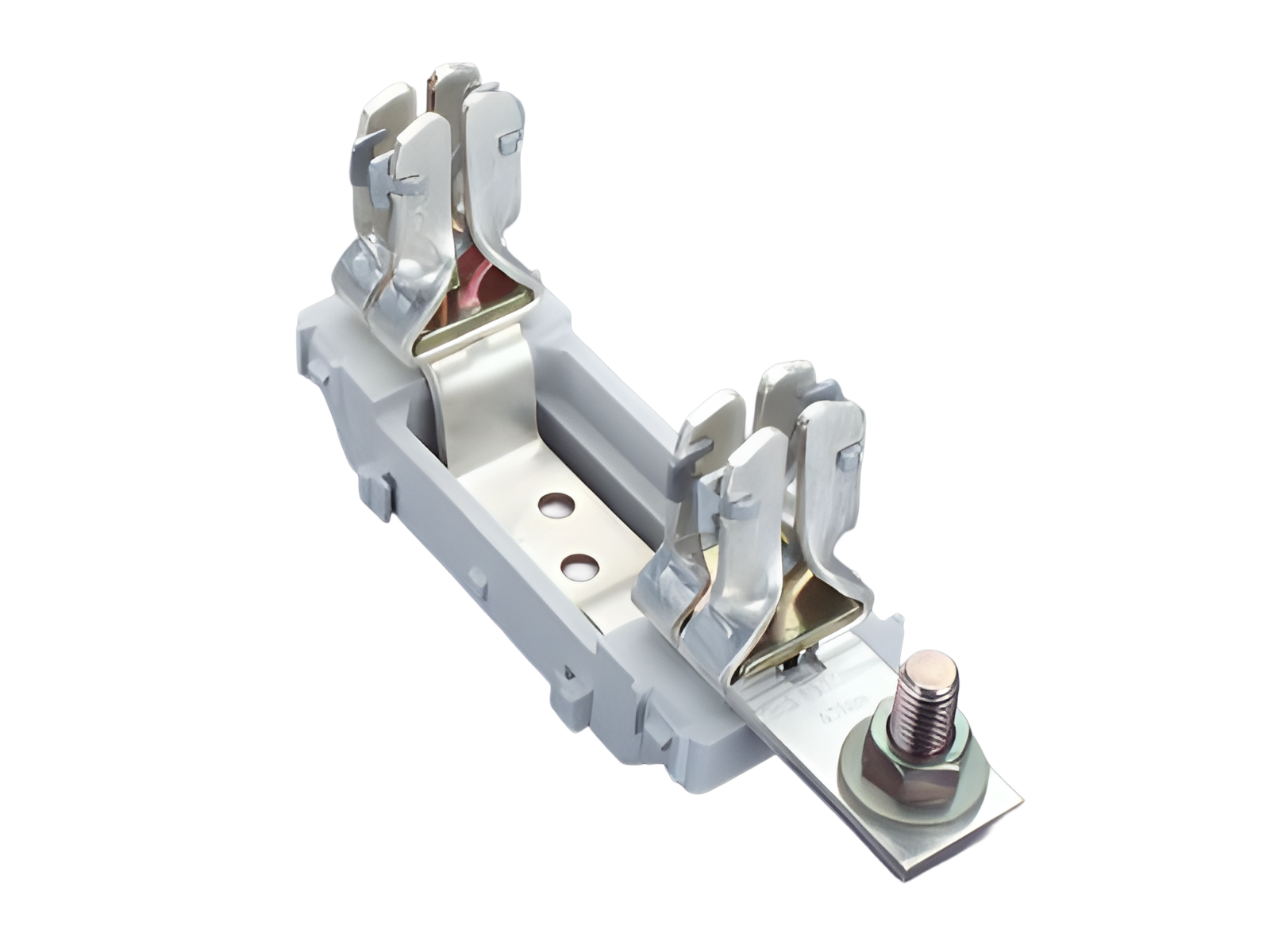

La imagen puede mostrar un producto similar.
Part No.: 03790000
portafusibles sobre barras NH, 630 A
tornillo, montaje con tornillos en barra
talla 3/1P
sistema
100Energy
| grupo de producto | 10 |
| subgrupo | 36 |
| embalaje | 3 |
| EAN | 4021267037901 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC000067 |
| ETIM 5.0 | EC000067 |
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
| para fusibles de tamaño: | NH 3 |
| fusibles según norma: | IEC / HD 60269-2 |
| potencia disipada del fusible permitida: | 60 W |
| datos IEC | |
| Normas | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 630 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal (IEC) DC: | 440 V |
| tensión de pico Uimp: | 6 kV |
| corriente de cortocircuito cuando se protege por fusibles: | 50 kA |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 29.2 W.
(The power dissipation at full load would be 45.7 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 800 V |
| tensión máxima (IEC) DC: | 800 V |
| for fuse links IEC 60269-2 / DIN VDE 0636-201 size 3 up to 60W power dissipation |
| datos mecánicos | |
| An x A x P: | 80 x 198 x 133 |
| peso: | 45.9 kg/100 |
| Polaridad: | 1 polos |
Type of fastening: can be screwed onto drilled busbar,
connection screw:
screw connection M12, 28 - 32Nm torque
| puntos de apriete | |
| Not suitable for aluminium cables ! |
| Not suitable for aluminium cables ! | |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
| potencia disipada del fusible permitida: | 60 W |
