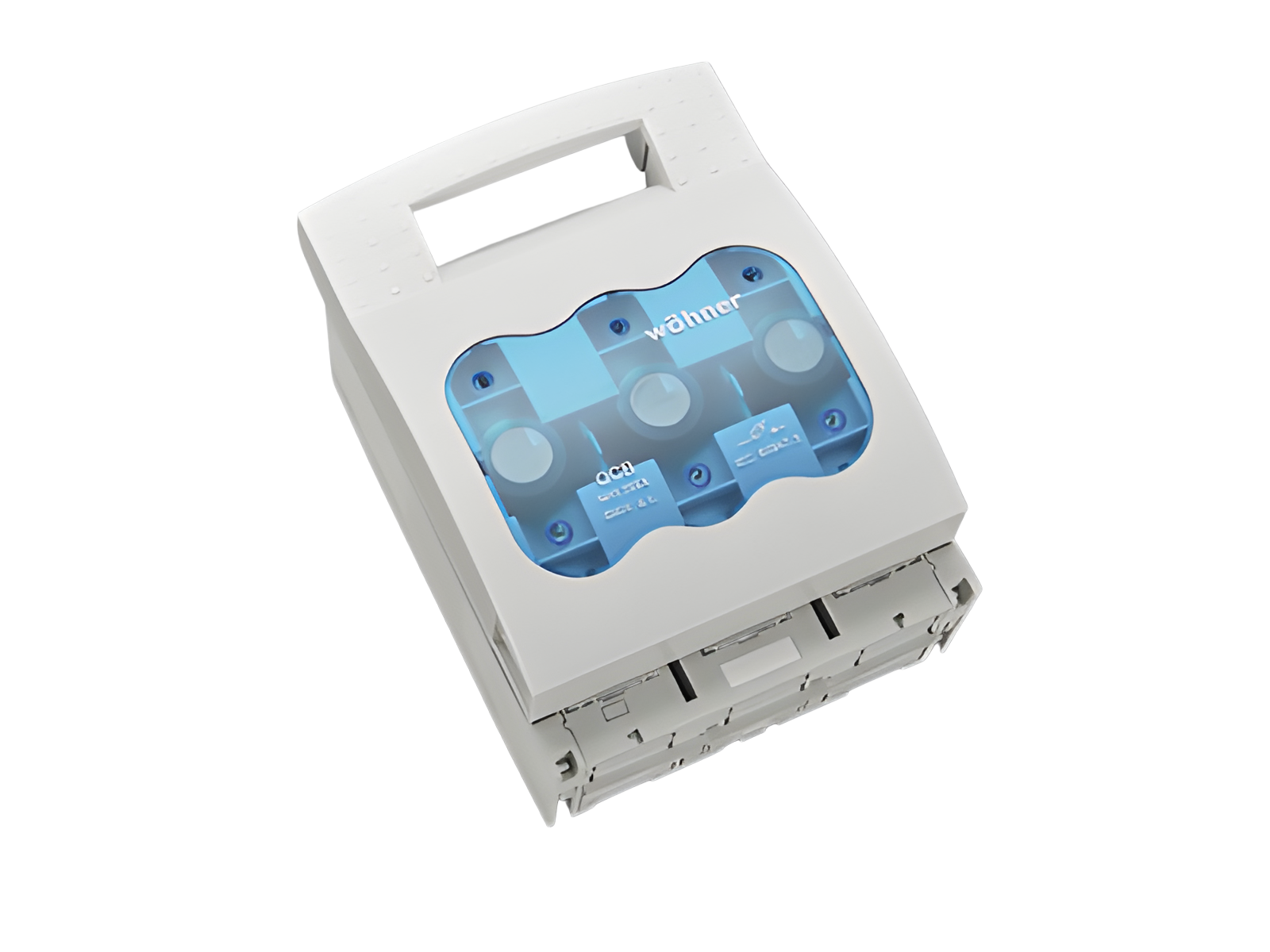

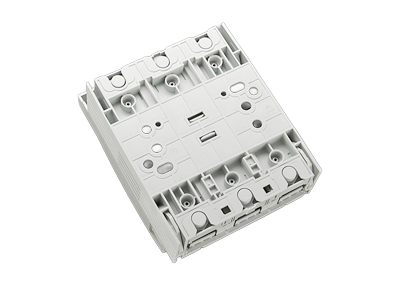

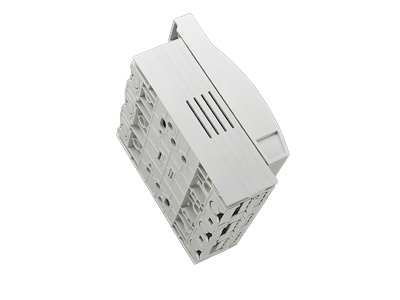

seccionador NH, talla 1, 250 A, montaje en superficie (33201)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33201 000

QUADRON®Panel

seccionador NH, talla 1, 250 A, montaje en superficie

Size NH 1

tornillo M10

for mounting plate

sistema

Panel

ventajas del producto

For safe connection of the leads, the shock protection is split into 2.
Self-closing inspection holes are available in the cover.

grupo de producto 09
subgrupo 06
embalaje 1
EAN 4021267332013
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

homologaciónes

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

tipo: QCB-NH1

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2012010302563561

Datos técnicos

para fusibles de tamaño: NH 1
fusibles según norma: IEC / HD 60269-2
potencia disipada del fusible permitida: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 250 A
tensión nominal (IEC) AC: 690 V
tensión nominal (IEC) DC: 440 V
tensión nominal de aislamiento Ui AC: 800 V
tensión nominal de aislamiento Ui DC: 500 V
tensión de pico Uimp: 6 kV
Utilisation category AC (IEC 60947-3) : AC-22B (400V)
AC-23B (400V/160A)
AC-21B (690V)
AC-20B (1000V) at pollution degree 2

to obtain a higher utilisation category the product can be retrofitted with arcing chambers (see accessories)

visible information required if used at more than 690V AC: do not switch under load
corriente de cortocircuito condicional con fusibles (AC): 100 kA / 690 V
aprobado con fusibles de característica: gG
resistencia a corriente de pico Ipk máx. : 13.7 kA
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.: 8.1 kA
Icw approved with: Trennmesser

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 9,0 W.

(The power dissipation at full load would be 14,1 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) AC: 725 V
tensión máxima (IEC) DC: 800 V
further utilisation category DC (IEC 60947-3): DC specifications: 2 current paths (L1,L3) in series
DC-20B (440V)
DC-20B (1000V) at pollution degree 2

visible information required if used at more than 440V DC: do not switch under load
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
datos UL
Normas
UL 4248-1
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 250 A
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
SCCR: 100 kA
datos mecánicos
An x A x P: 184 x 243 x 112
peso: 171,0 kg/100
Polaridad: 3 polos
Mounting: for mounting plate
grado de protección frontal: IP30
puntos de apriete
screw connection
M10
screw drive: SW16
Md min.: 20,0 Nm
Md max.: 30,0 Nm
torque (UL): 221 lb-in

Application notes

Basado en la capacidad de conmutación en AC y DC y considerando las condiciones de sobrecarga dadas por las normas arriba mencionadas, se han de respetar las siguientes distancias a las partes metálicas puestas a tierra:
se requiere espacio libre por arriba: 30 mm
se requiere espacio libre a los lados: 20 mm
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
potencia disipada del fusible permitida: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Dimensioned drawing  #2

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

accessories for mounting

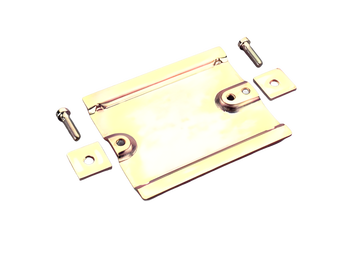

33158 000
set de montaje rápido
para 2 carriles de montaje, separación entre los centros de los carriles de 125 mm a 150 mm
talla 1-2
Mas

connection accessories

33145 000
borne prismático, doble, para cables de Cu
2x 35 - 70 mm²
para: QCB-NH1, QCS-NH1, QCS-320
Mas

33163 000
conector tipo brida para cables de Cu
70 - 150 mm²
para: QCB-NH2, LTS-F 400, LTS 630
Mas

33166 000
borne prismático, individual, para cables de Cu
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
para: QCB-NH1, QCS-NH1, QCS-320
Mas

33909 000
borne-brida para cables de Cu
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
para: QCB-NH1, QCS-NH1, QCS-320
Mas

covers

33142 000
tapa para terminales de cables, acoplable a la parte superior / inferior
para: QCB-NH1, QCS-NH1, QCS-320
Mas

33152 000
marco embellecedor, individual
215 x 330
talla 1
Mas

33155 000
protección contra contactos
para seccionador NH, talla 1-3
para el cierre de la zona de la maneta desde la parte posterior
Mas

33917 000
interruptor de señalización
conmutador 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®60Classic, QUADRON®Panel talla 1
Mas

further accessories

33157 000
bloqueo de la maneta
para alambre de precintos o 3 candados con arco de 4-7 mm
talla 1-3
Mas

33918 000
cámara de formación de arcos
paquete de readaptación para una categoría de uso superior
para: QCB-NH1
Mas
