La imagen puede mostrar un producto similar.
Part No.: 33201 000

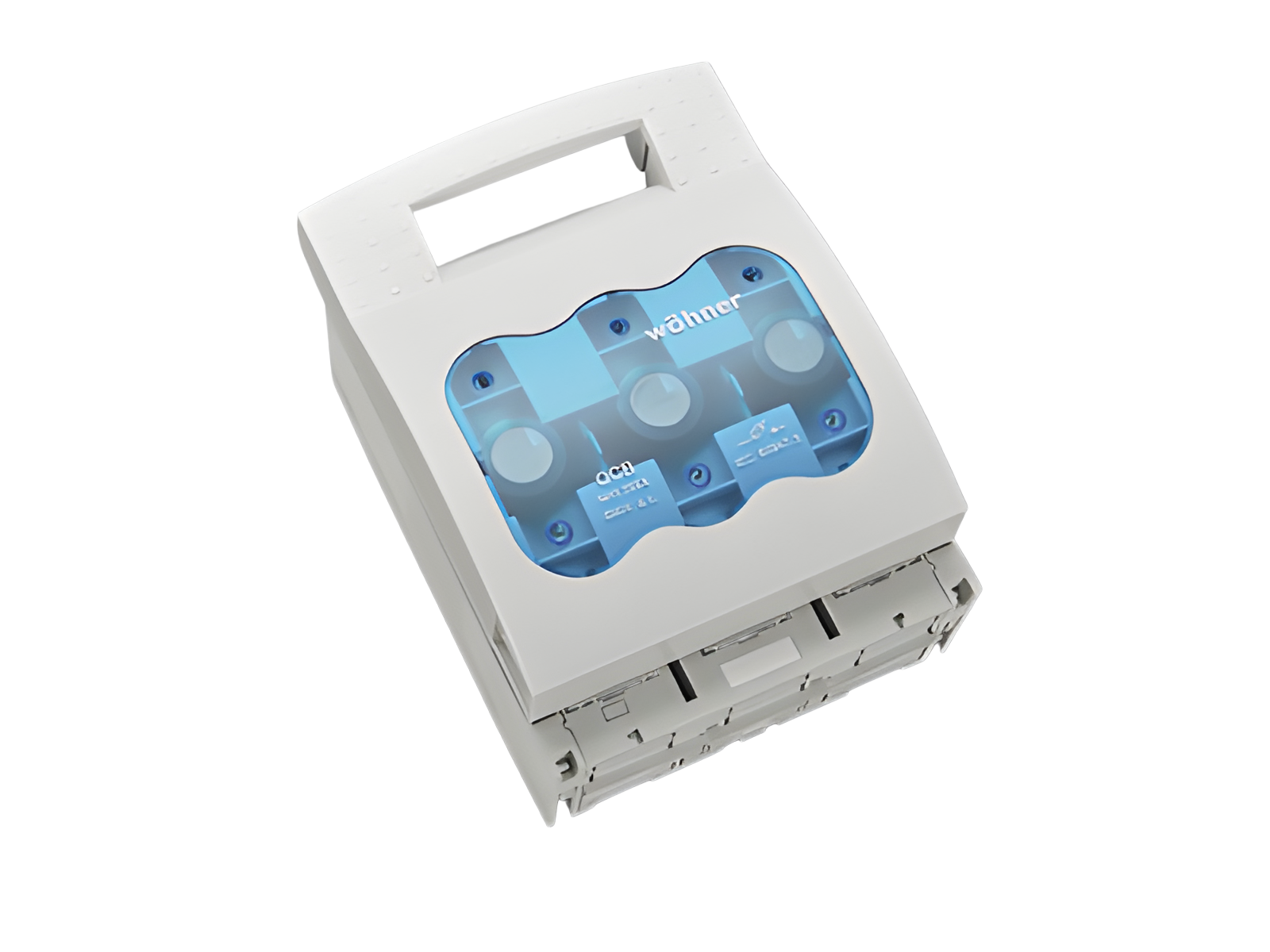

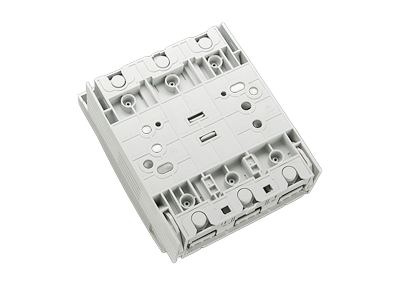

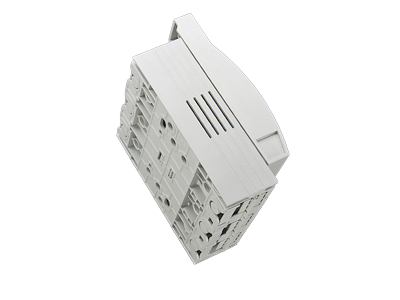

QUADRON®Panel
seccionador NH, talla 1, 250 A, montaje en superficie
tornillo M10
for mounting plate
sistema
Panel
ventajas del producto
For safe connection of the leads, the shock protection is split into 2.
Self-closing inspection holes are available in the cover.
| grupo de producto | 09 |
| subgrupo | 06 |
| embalaje | 1 |
| EAN | 4021267332013 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
homologaciónes
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
tipo: QCB-NH1
| para fusibles de tamaño: | NH 1 |
| fusibles según norma: | IEC / HD 60269-2 |
| potencia disipada del fusible permitida: | 23 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| datos IEC | |
| Normas | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 250 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal (IEC) DC: | 440 V |
| tensión nominal de aislamiento Ui AC: | 800 V |
| tensión nominal de aislamiento Ui DC: | 500 V |
| tensión de pico Uimp: | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC-22B (400V) AC-23B (400V/160A) AC-21B (690V) AC-20B (1000V) at pollution degree 2 to obtain a higher utilisation category the product can be retrofitted with arcing chambers (see accessories) visible information required if used at more than 690V AC: do not switch under load |
| Utilisation category DC (IEC 60947-3) : | DC specifications: 2 current paths (L1,L3) in series DC-20B (440V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load |
| corriente de cortocircuito condicional con fusibles (AC): | 100 kA / 690 V |
| aprobado con fusibles de característica: | gG |
| resistencia a corriente de pico Ipk máx. : | 13.7 kA |
| resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.: | 8.1 kA |
| Icw approved with: | Trennmesser |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 9,0 W.
(The power dissipation at full load would be 14,1 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 725 V |
| tensión máxima (IEC) DC: | 800 V |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| datos UL | |
| Normas | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 250 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| datos mecánicos | |
| An x A x P: | 184 x 243 x 112 |
| peso: | 171,0 kg/100 |
| Polaridad: | 3 polos |
| Mounting: | for mounting plate |
| grado de protección frontal: | IP30 |
| puntos de apriete | |
| screw connection | |
| M10 | |
| screw drive: | SW16 |
| Md min.: | 20,0 Nm |
| Md max.: | 30,0 Nm |
| torque (UL): | 221 lb-in |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. | |
| potencia disipada del fusible permitida: | 23 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
33158
000
set de montaje rápido
para 2 carriles de montaje, separación entre los centros de los carriles de 125 mm a 150 mm
talla 1-2
Mas
33145
000
borne prismático, doble, para cables de Cu
2x 35 - 70 mm²
para: QCB-NH1, QCS-NH1, QCS-320
Mas
33163
000
conector tipo brida para cables de Cu
70 - 150 mm²
para: QCB-NH2, LTS-F 400, LTS 630
Mas
33166
000
borne prismático, individual, para cables de Cu
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
para: QCB-NH1, QCS-NH1, QCS-320
Mas
33909
000
borne-brida para cables de Cu
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
para: QCB-NH1, QCS-NH1, QCS-320
Mas
33142
000
tapa para terminales de cables, acoplable a la parte superior / inferior
para: QCB-NH1, QCS-NH1, QCS-320
Mas
33152
000
marco embellecedor, individual
215 x 330
talla 1
Mas
33155
000
protección contra contactos
para seccionador NH, talla 1-3
para el cierre de la zona de la maneta desde la parte posterior
Mas
33917
000
interruptor de señalización
conmutador 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®60Classic, QUADRON®Panel talla 1
Mas
33918
000
cámara de formación de arcos
paquete de readaptación para una categoría de uso superior
para QCB-NH1
Mas
33157
000
bloqueo de la maneta
para alambre de precintos o 3 candados con arco de 4-7 mm
talla 1-3
Mas
