for UL feeder circuits >250V
La imagen puede mostrar un producto similar.
Part No.: 01014000A

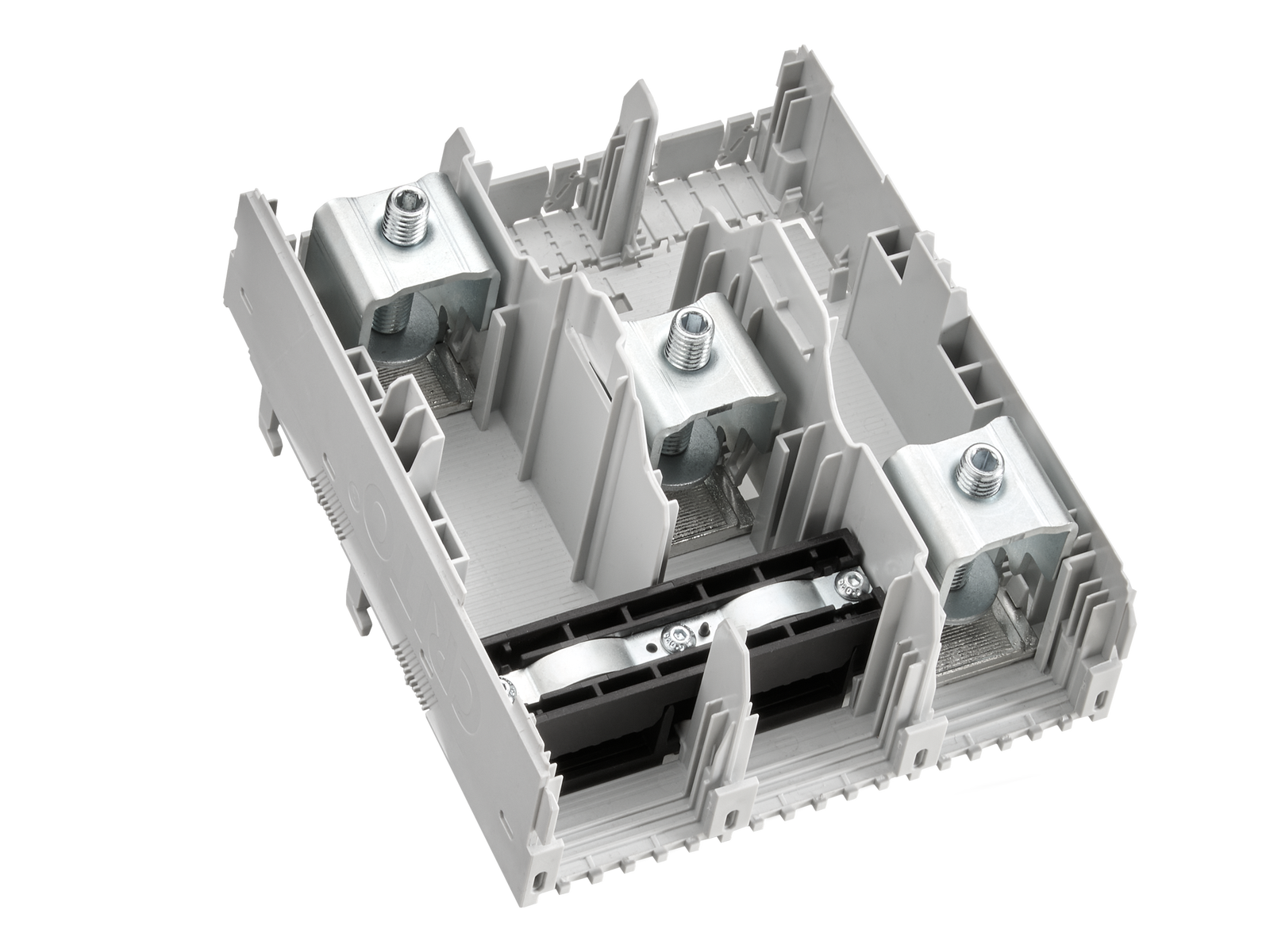

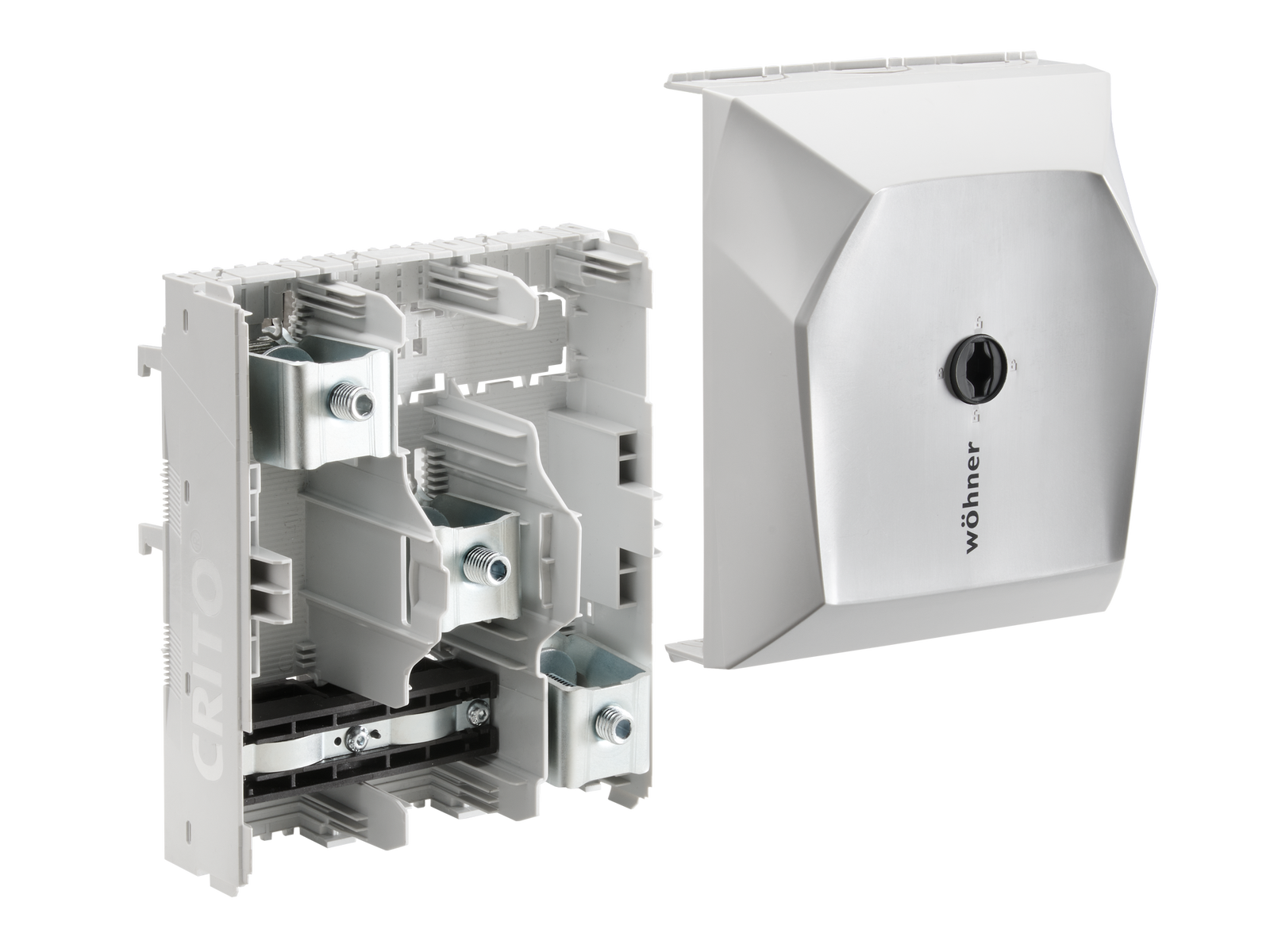

CRITO®CrossBoard
placa de bornes de conexión, 3 polos
lam. Cu. 20 - 32 x 3 - 15
Conexión cables por arriba o por abajo
disponible en breve
sistema
CrossBoard® 800 A
ventajas del producto
also rigid copper busbars can be connected if they are installed without mechnical tension
| grupo de producto | 07 |
| subgrupo | 51 |
| embalaje | 1 |
| EAN | 4021267010140 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normas
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
homologaciónes
UL
for UL feeder circuits >250V
tipo: CR-F-171-F
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 630 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal de aislamiento Ui AC: | 1000 V |
| tensión de pico Uimp: | 6 kV |
| resistencia a corriente de pico Ipk máx. : | 80 kA |
| resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.: | 40 kA |
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 1000 V |
| tensión máxima (IEC) DC: | 1500 V |
| máxima intensidad de corriente (IEC): | 630 A |
| datos UL | |
| Normas | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 600 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| tensión nominal (UL) DC: | 600 V |
| for wires UL: | Cu 75°C |
| SCCR unprotected max.: | 40 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| SCCR: | 100 kA with JDDZ fuse Class L/T 800 A / 600 V AC |
| datos mecánicos | |
| An x A x P: | 173 x 200 x 118 |
| peso: | 144,7 kg/100 |
| Polaridad: | 3 polos |
| grado de protección frontal: | IP30 |
| puntos de apriete | |
| screw clamp connection | |
| screw drive: | S8 |
| wire stripping: | 38 mm |
| Md min.: | 20,0 Nm |
| Md max.: | 30,0 Nm |
| Not suitable for aluminium cables ! | |
| for wires UL: | Cu 75°C |
|
plet. flex. desde 3 x 20 x 1 hasta 10 x 32 x 1 |
|
| Not suitable for aluminium cables ! | |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
| for UL feeder circuits >250V |
