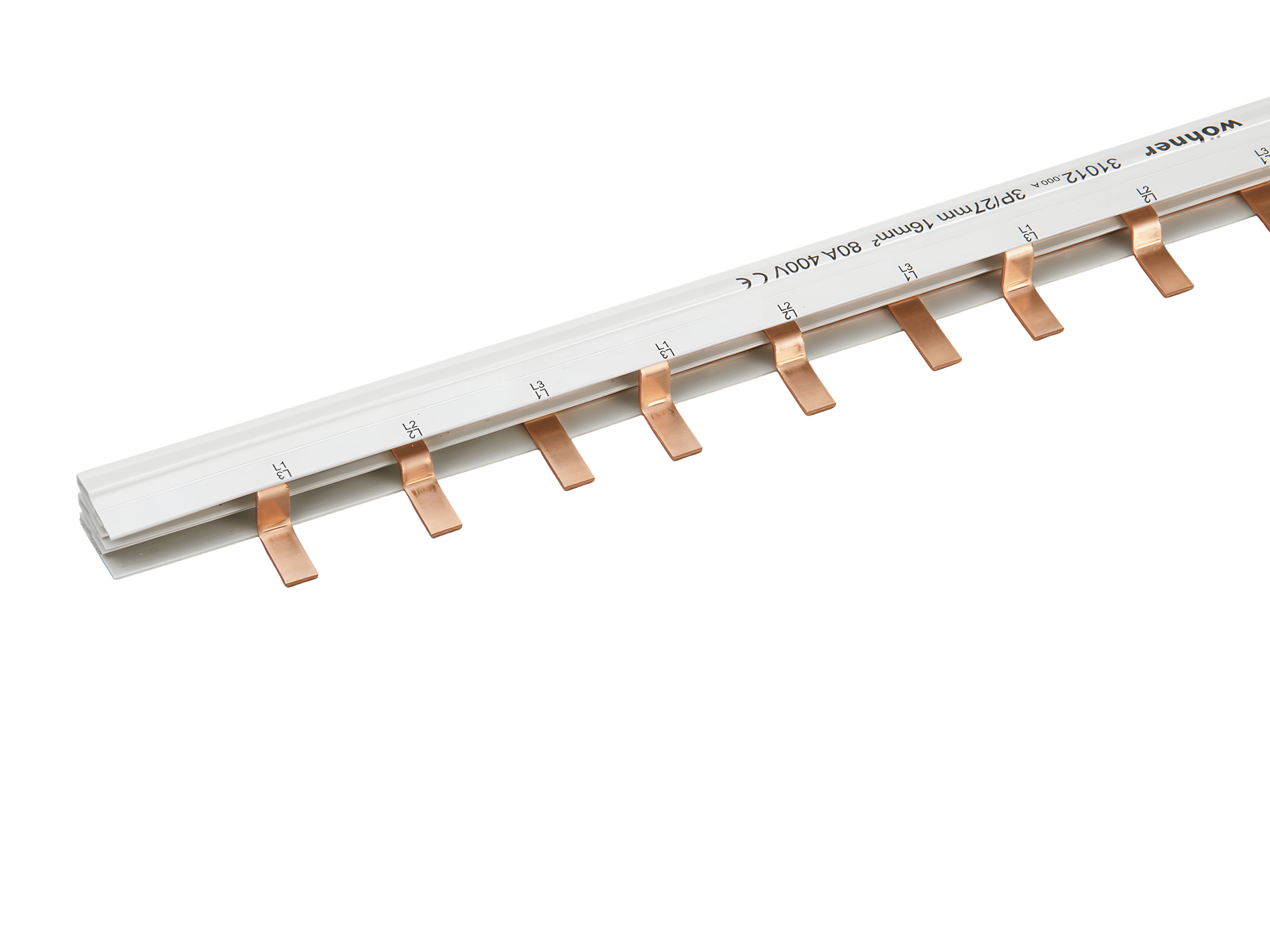

peine, 3 polos, tipo puente, paso de 27 mm (31012)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31012000A

peine, 3 polos, tipo puente, paso de 27 mm

80 A, 1 m de longitud

16 mm²

grupo de producto	06
subgrupo	95

embalaje	10
EAN	4021267310127

página del catálogo

2020 : 6.2, 6.3, 6.4, 6.8

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Homologaciónes

Normas

IEC 61439-1:2011

homologaciónes

EAC

EAC Type: CO

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2011

datos electricos IEC
intensidad de corriente nominal (IEC):	80 A
tensión nominal (IEC) AC:	400 V

tensión de pico Uimp:

4 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 1,8 W.

(The power dissipation at full load would be 2,8 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

máxima intensidad de corriente admisible con alimentación central:

130 A

datos mecánicos
An x A x P:	1000 x 17 x 16
peso:	56,2 kg/100
Sección:	16 mm²

Links

Article master data, overviews and prices

Current metal surcharges

Downloads

| General technical information

| Dimensioned drawing

| EU declaration of conformity

| Declaration of conformity UKCA

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

31029000A
borne de conexión, conexión lateral
6 - 50 mm²
para: 31012, 31310, 31312
Mas

31085000A
borne de conexión, conexión frontal
6 - 50 mm²
para: 31012, 31310, 31312
Mas

31027000B
tapón final
para peines de 2 polos y 3 polos de 16 mm²
Mas

Se utiliza para

31288000
TRITON^®Panel
base para fusibles D0, montaje en instalaciones de mando
E 14 / 16 A / 3P
protección contra contacto conforme a DGUV V3
Mas

31118000
AMBUS^®Panel
soporte para fusibles cilíndricos
14x51 / 3P
50 A / 690 V
Mas

31280000
AMBUS^®Panel
soporte para fusibles cilíndricos, para fusibles semiconductores
14 x 51 / 3P
50 A / 690 V
Mas

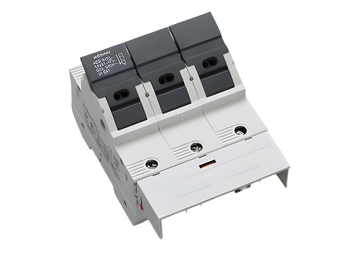

31941000
AMBUS^®Panel
soporte para fusibles cilíndricos, con interruptor de señalización
14 x 51 / 3P
50 A / 690 V
for fuse links with striker pin
Mas

31138000
AMBUS^®Panel
soporte para fusibles cilíndricos, con LED
14 x 51 / 3P
50 A / 110 - 690 V
indication of a released fuse link
Mas

31557000A
SECUR^®Panel
seccionador para fusibles D0 de hasta 63 A
con LED
3P
Mas

31293000
TRITON^®Panel
base para fusibles D0, montaje en instalaciones de mando
E 18 / 63 A / 3P
protección contra contacto conforme a DGUV V3
Mas

31302000
CUSTO^®Panel
base para fusibles D0, montaje en instalaciones de mando
E 14 / 16 A / 3P
protección contra contacto
Mas

31306000
CUSTO^®Panel
base para fusibles D0, montaje en instalaciones de mando
E 18 / 63 A / 3P
protegida contra contacto
Mas

31314000A
SECUR^®Panel
seccionador para fusibles D0 de hasta 63 A
3P
Mas
