fusible de 400 A (03241)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 03241 000

fusible de 400 A

Size Class J 400 A

-Mersen-

600 V AC, time delay

Class J, 54x181

grupo de producto	22
subgrupo	33

embalaje	1
EAN	4021267032418

ECLASS 6.1	27142002
ECLASS 7.1	27142002
ETIM 4.0	EC002704
ETIM 5.0	EC002704

Homologaciónes

Normas

UL 248-8

UL 248-1

homologaciónes

for UL feeder circuits >250V

tipo: AJT

UL file: E2137, UL category (for USA): JDDZ_ https://www.ul.com

Datos técnicos

tamaño:

Class J 400 A

datos IEC
Normas

clase de servicio

time delay

datos UL
Normas
UL 248-8 UL 248-1

for UL feeder circuits >250V

datos electricos UL
intensidad de corriente nominal (UL):	400 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz
tensión nominal (UL) DC:	400 V

SCCR:	200 kA
SCCR:	DC 100 kA

datos mecánicos
An x A x P:	54 x 181 x 54
peso:	67,0 kg/100

Application notes




for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Data packet EPlan (*.edz)

| Characteristics

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

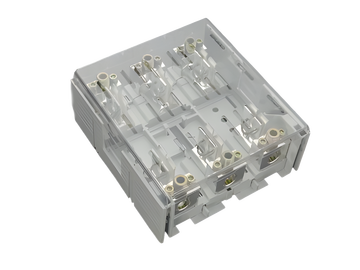

33308 000
QUADRON^®Panel
soporte para fusibles cilíndricos
Size Class J 400 A
Class J / 3P, borne 300 mm²
400 A / 600 V (54x181)
for mounting plate
Mas

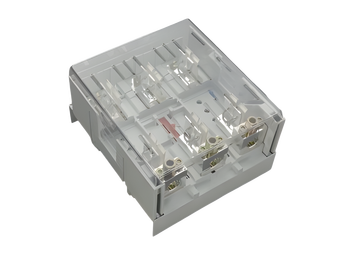

33311 000
QUADRON^®60Classic
portafusibles sobre barras, Class J, conexión superior / inferior
Size Class J 400 A
para fusibles Class J de 225-400 A (54x181)
3P, con borne-brida
Conexión cables por arriba o por abajo
para barras: 30 x 10 y barras perfiladas
Mas
