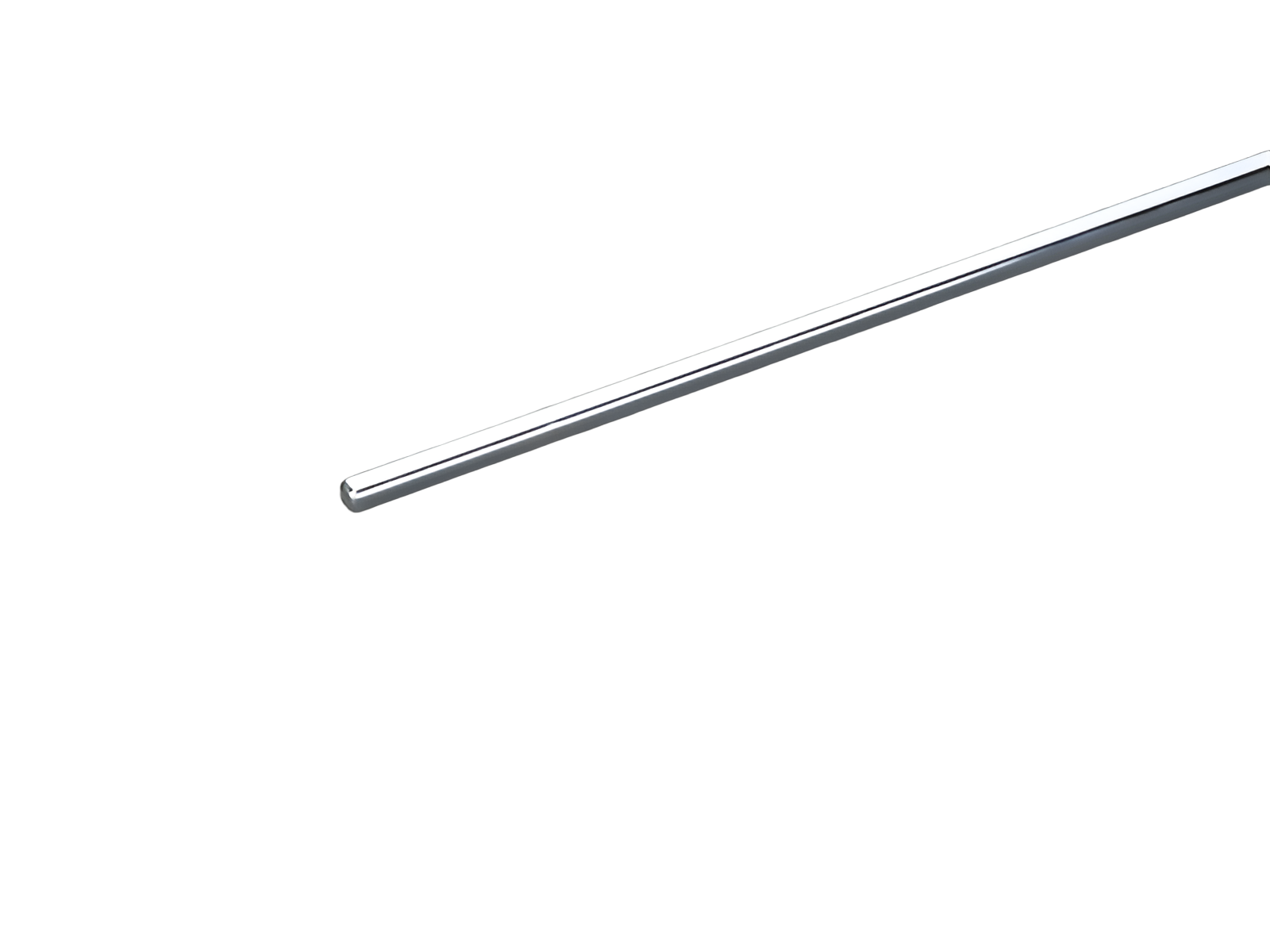

eje de prolongación, 490 mm de longitud (33913)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33913 000

eje de prolongación, 490 mm de longitud

para QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV

grupo de producto	14
subgrupo	51

embalaje	1
EAN	4021267339135

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC000916
ETIM 5.0	EC000916
