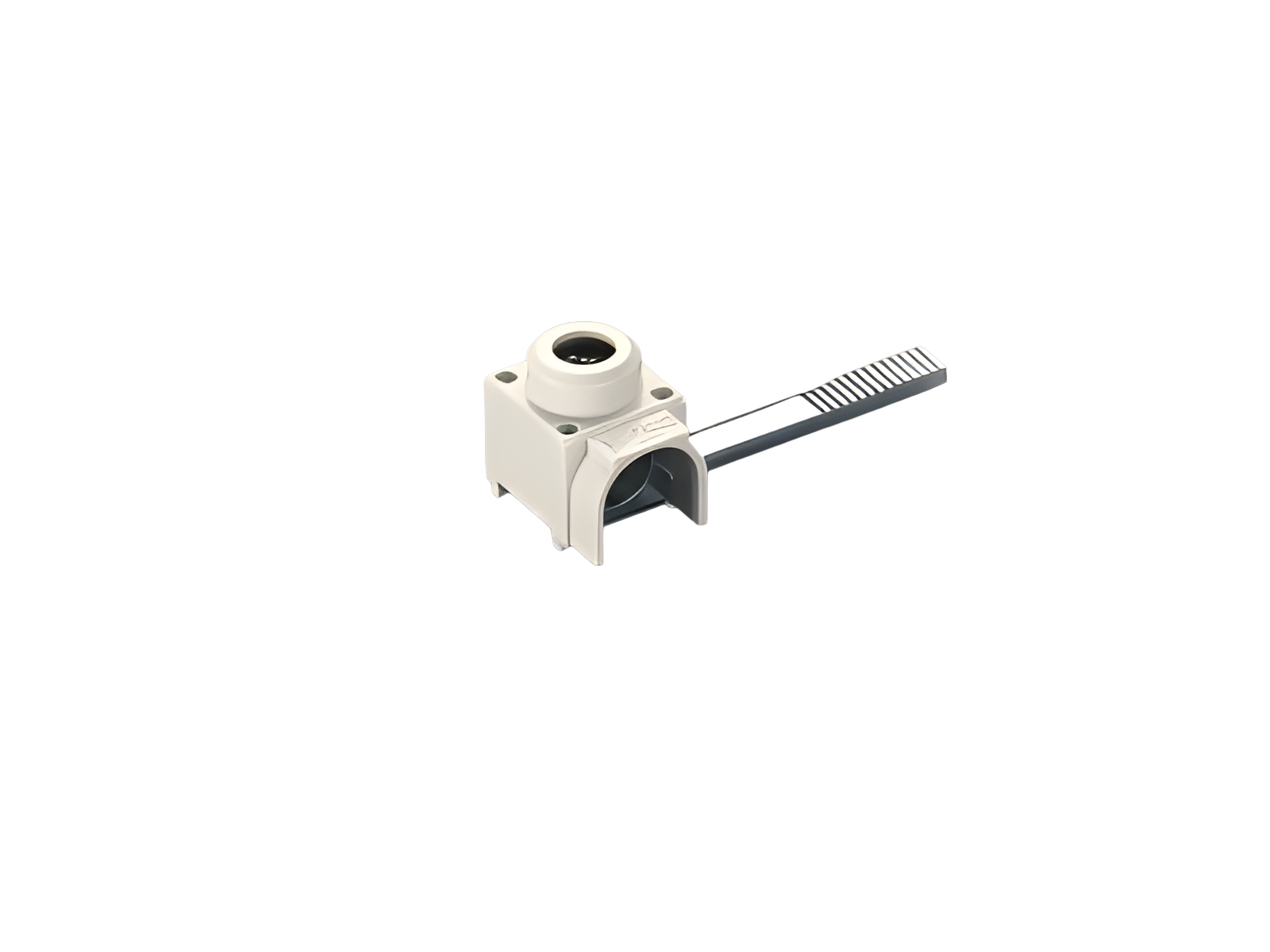

borne de conexión, conexión lateral (31103)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31103000

borne de conexión, conexión lateral

6 - 25 mm²

para 31101, 31102

grupo de producto 07
subgrupo 26
embalaje 50
EAN 4021267311032
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
intensidad de corriente nominal (IEC): 80 A
tensión nominal (IEC) AC: 690 V
tensión de pico Uimp: 4 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) AC: 690 V
tensión máxima (IEC) DC: 1000 V
datos mecánicos
An x A x P: 18 x 13 x 17
peso: 1,2 kg/100
puntos de apriete
min. cross-section: 6 mm²
max. cross-section: 25 mm²
Not suitable for aluminium cables !


6 - 25 mm² round, solid and stranded
4 - 16 mm² flexible with wire-end ferrule
Md 2.5 Nm
max. connection diameter 6.5 mm

Application notes

Not suitable for aluminium cables !
La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

Notas

Recommended stripping of the insulation on the connection lead approx. 11mm

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

31101000A
peine, 1 polo, tipo puente, paso de 18 mm
80 A, 1 m de longitud
16 mm²
Mas

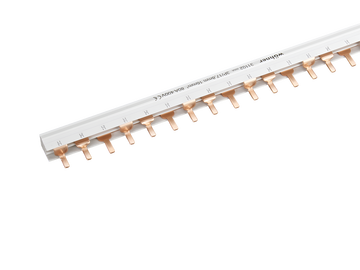

31102000A
