La imagen puede mostrar un producto similar.
Part No.: 33820 000A
CAPUS®Panel
interruptor-seccionador de 3 polos
borne brida 2,5 - 16 mm² / AWG 16 - 6, maneta gris grafito
40 A
for mounting plate or mounting rail
sistema
Panel
| grupo de producto | 14 |
| subgrupo | 01 |
| embalaje | 1 |
| EAN | 4021267338206 |
| ECLASS 6.1 | 27371403 |
| ECLASS 7.1 | 27371403 |
| ETIM 4.0 | EC000216 |
| ETIM 5.0 | EC000216 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 508
homologaciónes
UL
tipo: SD1-3-40
UL file: E506215, UL category (for USA): NLRV https://www.ul.com
UL file: E506215, UL category (for Canada): NLRV7 https://www.ul.com
| datos IEC | |
| Normas | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 40 A |
| tensión nominal (IEC) AC: | 690 V |
| frecuencia nominal (IEC): | 50 / 60 Hz |
| tensión nominal de aislamiento Ui AC: | 800 V |
| tensión de pico Uimp: | 4 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23 A (690 V / 40 A) AC-22 A (690 V / 40 A) AC-21 A (690 V / 40 A) |
| corriente de cortocircuito condicional con fusibles (AC): | 10 kA |
| aprobado con fusibles de característica: | gG |
| resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.: | 1 kA |
| capacidad de cerrar a cortocircuito: | 2.1 kA |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 0.6 W.
(The power dissipation at full load would be 0.9 W.)
| datos UL | |
| Normas | |
| UL 508 |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 40 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| for wires UL: | Cu 75°C |
| SCCR protected max.: | 5 kA |
| 5 kA with fuse max. 40 A / 600 V AC |
| datos mecánicos | |
| An x A x P: | 36 x 81 x 79 |
| peso: | 15.5 kg/100 |
| Polaridad: | 3 polos |
| Mounting: | for mounting plate or mounting rail |
| grado de protección: | IP20 |
| puntos de apriete | |
| cage clamp connection | |
| wire stripping: | 10 mm |
| min. cross-section: | 2.5 mm² |
| max. cross-section: | 16 mm² |
| re: | 2.5 - 16 mm² |
| rm: | 16 - 16 mm² |
| f: | 2.5 - 16 mm² |
| f + AE: | 2.5 - 16 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 2.0 Nm |
| Md max.: | 2.0 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 16 |
| max. cross-section UL: | AWG 6 |
| torque (UL): | 17,7 lb-in |
| for wires UL: | Cu 75°C |
all poles switched at the same time
| Not suitable for aluminium cables ! | |
33694
000A
cubrebornes 3 polos
para: SD1-3, SD1-4
Mas
33665
000A
actuador giratorio de acoplamiento a puerta
gris grafito, con maneta
con bloqueo de puerta
para: SD1, SD2, SD3
Mas
33666
000A
actuador giratorio de acoplamiento a puerta
roja-amarillo, con maneta
con bloqueo de puerta
para: SD1, SD2, SD3
Mas
33669
000A
actuador giratorio de acoplamiento a puerta
gris grafito, con maneta
con bloqueo de puerta
para: SD1, SD2, SD3
Mas
33670
000A
actuador giratorio de acoplamiento a puerta
roja-amarillo, con maneta
con bloqueo de puerta
para: SD1, SD2, SD3
Mas
33680
000A
eje de prolongación, longitud 100 mm
para: SD1, SD2, SD3
Mas
33681
000A
eje de prolongación, longitud 200 mm
para: SD1, SD2, SD3
Mas

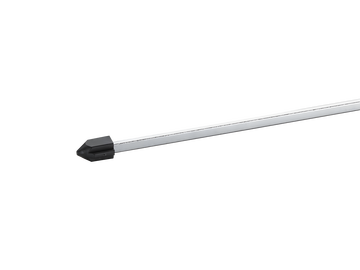

33682
