placa de bornes de conexión, 3 polos (01570)

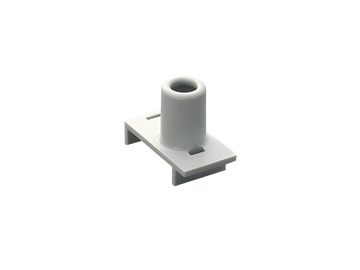

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01570000A

CRITO^®60Classic

placa de bornes de conexión, 3 polos

10 - 120 mm², AWG 2 - 250 MCM, lam. Cu. 9 - 15,5 x 2,4 - 10

la tapa solo se puede retirar con herramienta

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

ventajas del producto

Terminals can be removed for connection of uncut conductors

grupo de producto	07
subgrupo	45

embalaje	1
EAN	4021267015701

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Homologaciónes

Normas

IEC 61439-1:2011
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

homologaciónes

CSA , UL , DNV GL , EAC

for UL feeder circuits >250V

tipo: 243-L

EAC Type: TE-3P

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2011 IEC 60999-1:1999 IEC 60999-2:2003

datos electricos IEC
intensidad de corriente nominal (IEC):	250 A
tensión nominal (IEC) AC:	690 V

tensión de pico Uimp:	6 kV

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

resistencia a corriente de pico Ipk máx. :

56.3 kA

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	1000 V
tensión máxima (IEC) DC:	1500 V
máxima intensidad de corriente (IEC):	440 A

datos UL
Normas
UL 508

for UL feeder circuits >250V
suitable for field-installed conductors

datos electricos UL
intensidad de corriente nominal (UL):	255 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

SCCR unprotected max.:	10 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	100 kA

SCCR:

50 kA with any DIVQ/7 circuit breaker 600 A / 480 V AC
65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC
35 kA with any DIVQ/7 circuit breaker 600 A / 600 V AC
100 kA with JDDZ fuse Class J 600 A / 480 V AC
100 kA with JDDZ fuse Class J 500 A / 600 V AC

datos mecánicos
An x A x P:	81 x 200 x 84
peso:	53.5 kg/100
Polaridad:	3 polos
para barras:	12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

puntos de apriete
cage clamp connection
wire stripping:	25 mm
min. cross-section:	10 mm²
max. cross-section:	150 mm²
rm:	16 - 150 mm²
f:	- 120 mm²
f +AE:	10 - 120 mm²
(f + AE may not fit with max. cross-section)
Espacio de apriete:	15 x 15
Md min.:	12.0 Nm
Md max.:	12.5 Nm
Not suitable for aluminium cables !

16 - 120 mm² / AWG 6 - 250 MCM flexible cables, directly 10 - 120 mm² / AWG 7 - 250 MCM flexible cables with wire-end ferrule 16 - 150 mm² / AWG 6 - 300 MCM stranded round cables 10 mm² rigid cables lam. Cu 12x4 - 15,5x10 Md 12 - 12,5 Nm / 106 lb-in (flexible cables of maximum cross-section may not fit when using wire-end ferrule)
