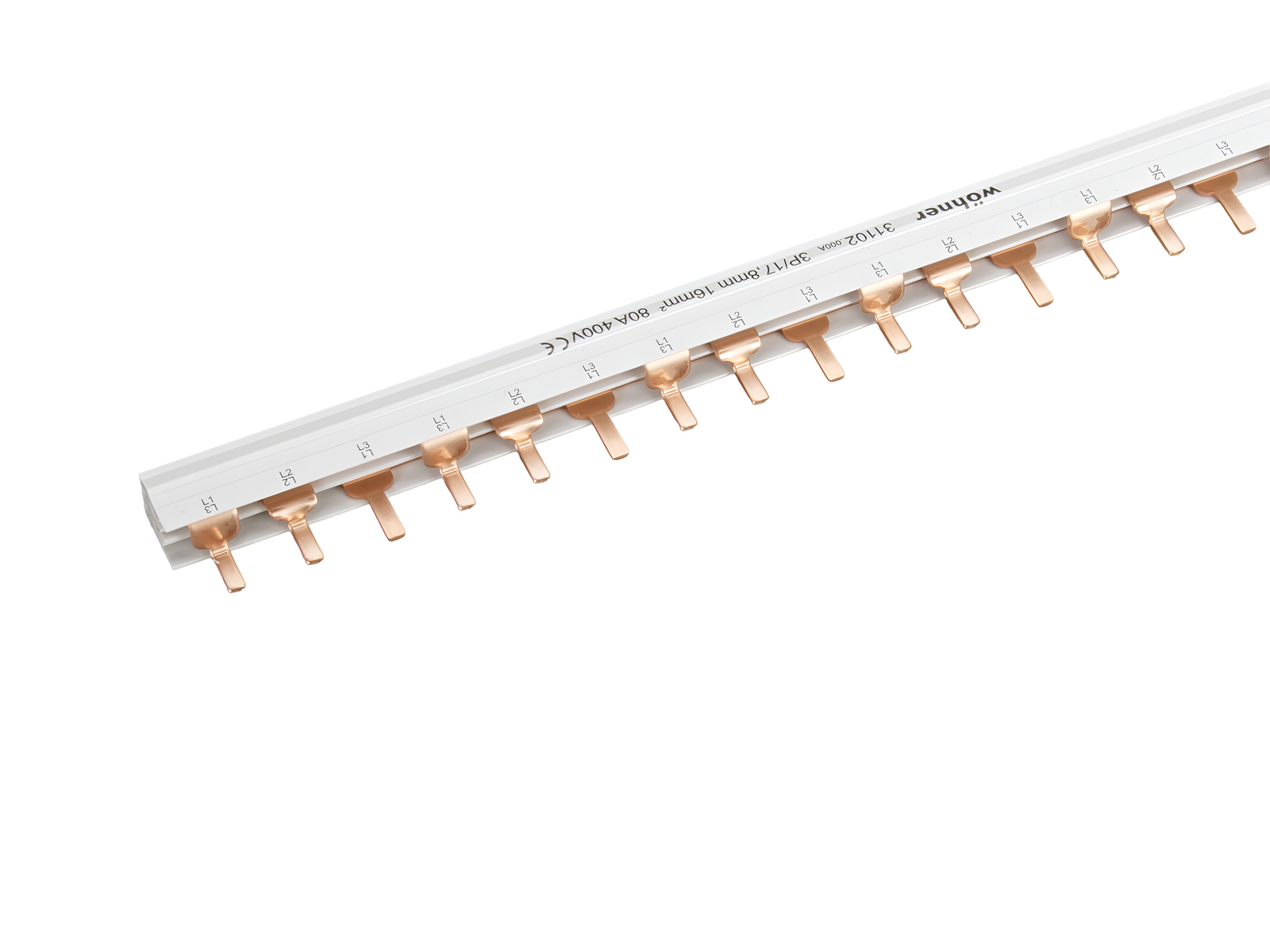

peine, 3 polos, tipo puente, paso de 18 mm (31102)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31102000A

peine, 3 polos, tipo puente, paso de 18 mm

80 A, 1 m de longitud

16 mm²

grupo de producto	06
subgrupo	95

embalaje	10
EAN	4021267311025

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
intensidad de corriente nominal (IEC):	80 A
tensión nominal (IEC) AC:	400 V

tensión de pico Uimp:

4 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 1.8 W.

(The power dissipation at full load would be 2.8 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

máxima intensidad de corriente admisible con alimentación central:

130 A

datos mecánicos
An x A x P:	1000 x 18 x 16
peso:	59.4 kg/100
Sección:	16 mm²

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

31103000
borne de conexión, conexión lateral
6 - 25 mm²
para: 31101, 31102
Mas

31157000
borne de conexión, conexión frontal
6 - 25 mm²
para: 31101, 31102
Mas

covers

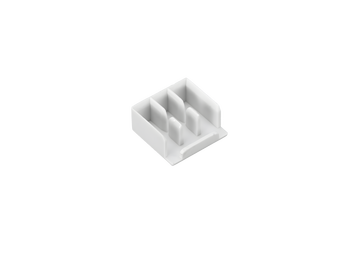

31027000B
tapón final
para peines de 2 polos y 3 polos de 16 mm²
Mas

Se utiliza para

31277000
AMBUS^®Panel
soporte para fusibles cilíndricos, para fusibles semiconductores
10 x 38 / 3P
32 A/690 V, para protección de semiconductor
Mas

31113000
AMBUS^®Panel
soporte para fusibles cilíndricos
10x38 / 3P
32 A / 690 V
Mas

31133000
AMBUS^®Panel
soporte para fusibles cilíndricos, con LED
10 x 38 / 3P
32 A / 110 - 690 V
indication of a released fuse link
Mas
