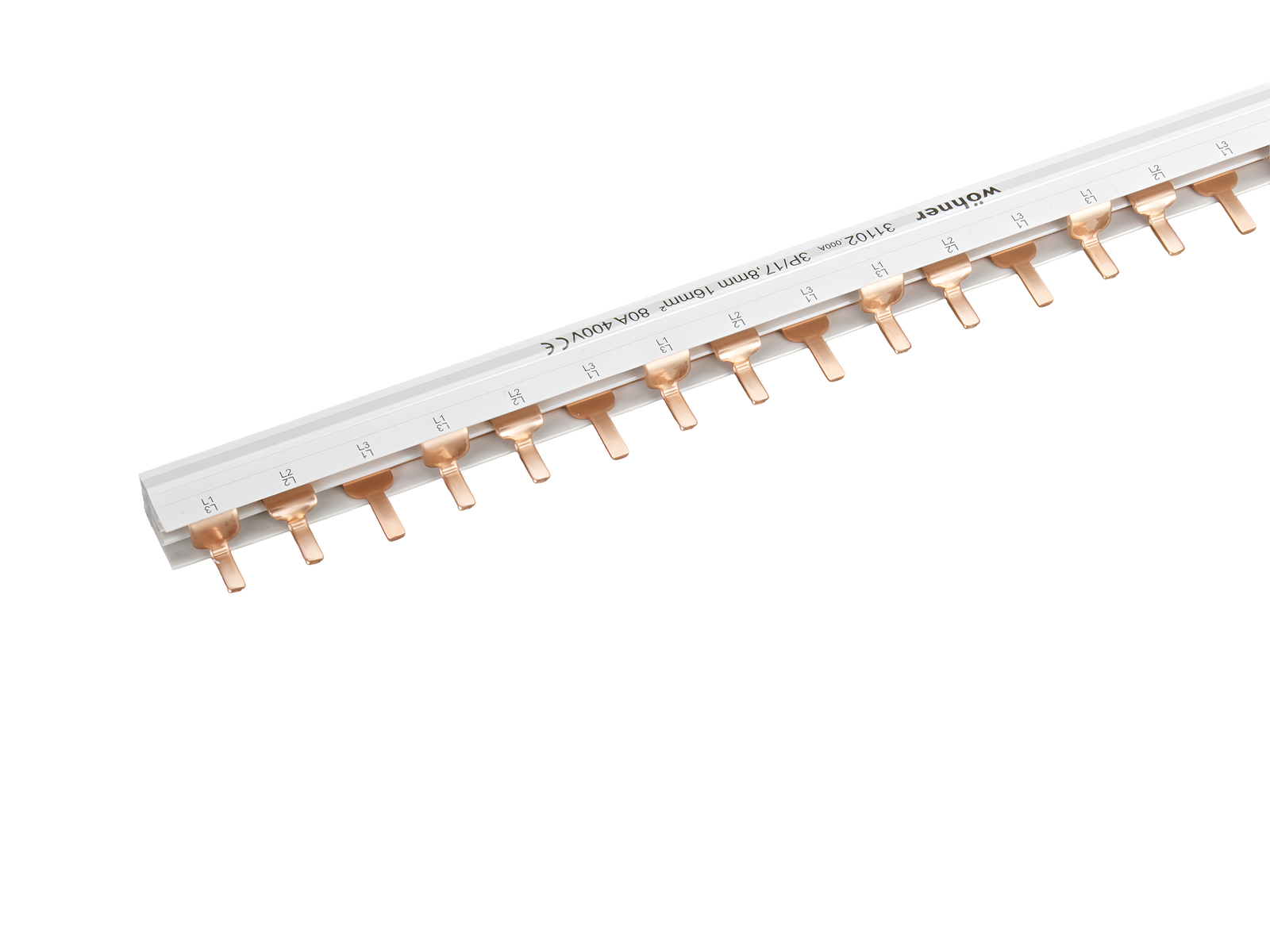

barramento tipo pente, 3 polos, tipo ponte, passo 18 mm (31102)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31102000A

barramento tipo pente, 3 polos, tipo ponte, passo 18 mm

80 A, comprimento 1 m

16 mm²

Grupo de produto 06
Subgroup 95
Unidade por pacote 10
EAN 4021267311025
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 80 A
Tensão de medição (IEC) AC: 400 V
Tensão suportável nominal de impulso Uimp: 4 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 1,8 W.

(A dissipação de energia em sua carga máxima seria 2,8 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

Corrente admissível com alimentação central: 130 A
Dados mecânicos
L x A x P: 1000 x 18 x 16
Peso: 59,4 kg/100
Corte transversal: 16 mm²

Links

Downloads

Acessórios

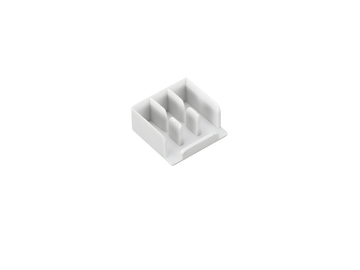

31027000B
tampa de extremidade
para barramentos tipo pente de 2 polos e 3 polos 16 mm²
Mais

31103000
terminal de conexão, conexão lateral
6 - 25 mm²
para: 31101, 31102
Mais

31157000
terminal de conexão, conexão frontal
6 - 25 mm²
para: 31101, 31102
Mais

É utilizado para

31277000
AMBUS®Panel
suporte para fusíveis cilíndricos, para fusíveis semicondutores
10 x 38 / 3P
32 A / 690 V, para proteção de semicondutores
Mais

31113000
AMBUS®Panel
suporte para fusíveis cilíndricos
10x38 / 3P
32 A / 690 V
Mais

31133000
AMBUS®Panel
suporte para fusíveis cilíndricos, com LED
10 x 38 / 3P
32 A / 110 - 690 V
indication of a released fuse link
Mais
