Art.-Nr.: 33631 000A

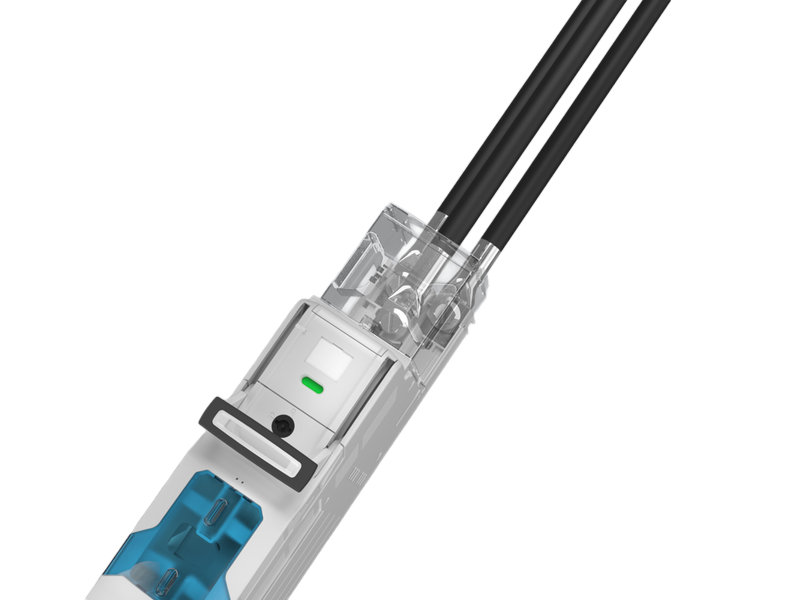

QUADRON 185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 1
Anschluss oben M12
mit Doppelunterbrechung
bedienerunabhängiges Schalten (Sprungschaltwerk)
für Sammelschienen 30, 40, 60, 80, 100, 120 x 10
Zubehör für Sammelschienenmontage notwendig
Auslaufartikel
Auslaufdatum: 31.03.2026
System
185Power
Produktvorteile
Bei geöffnetem Deckel sind alle berührbaren Teile spannungsfrei
Bedienerunabhängiges Schalten
Deckel abschließbar mit Doppelbartschloss
Mischverbau mit allen Komponenten 185 Power
Plombierbar im ein- und ausgeschalteten Zustand
Im ausgeschalteten Zustand mit bis zu 3 Bügelschlössern abschließbar
| Produktgruppe | 18 |
| Untergruppe | 53 |
| VE | 1 |
| EAN | 4021267336318 |
| ECLASS 14.0 | 27142108 |
| ETIM 5.0 | EC001046 |
| ETIM 8.0 | EC001046 |
| ETIM 10.0 | EC001046 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB)
Typnummer: QS185-1
EAC Typ: NH
| für Sicherungseinsätze Baugröße: | NH 1 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 32 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 250 A |
| Bemessungsspannung (IEC) AC: | 800 V |
| Bemessungsspannung (IEC) DC: | 800 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsisolationsspannung Ui DC: | 1000 V |
| Bemessungsstossspannung Uimp: | 12 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23B (690 V / 250 A) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 800 V (160 A) |
| 100 kA / 690 V (250 A) | |
| 120 kA / 500 V (250 A) | |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
| Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: | 120 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 51,2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 80,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| weitere Gebrauchskategorie DC (IEC 60947-3): | DC-20B max. Spannung zwischen den Sicherungen: 1000 V sichtbarer Hinweis notwendig: Nicht unter Last schalten. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| min. zul. Betriebstemperatur | -25°C |
| max. zul. Betriebstemperatur | 55°C |
| min. zul. Temp. für Transp. und Lagerung | -25°C |
| Der Einsatz von Trennmessern ist nicht freigegeben. Die in dieser Produktbeschreibung angegebenen Bemessungswerte gelten ausschließlich für den Einsatz von Sicherungen. | |
| Abstand zu geerdeten Teilen = 0mm bei 120kA | |
| Besondere Betriebsbedingungen gemäß IEC / EN 61439-1 können zu Fehlauslösungen von Meldeschaltern oder Sicherungsüberwachungen führen. Die vorliegenden Betriebsbedingungen sind dementsprechend bei der Auswertung der Meldesignale zu berücksichtigen. | |
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Mechanische Werte | |
| B x H x T: | 100 x 781 x 274 |
| Gewicht: | 1194,0 kg/100 |
| für Sammelschienen: | 30, 40, 60, 80, 100, 120 x 10 |
| Stromwandler in Gerät integrierbar: | ja |
| Stromwandler in Wandlermodul integrierbar: | ja |
| Schutzart frontseitig: | IP30 |
| Klemmstellen | |
| Schraubanschluss | |
| Werkstoffeigenschaften | |
| halogenfrei: | Ja |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
|
Montageset erforderlich, siehe Zubehör |
|
| zul. Verlustleistung der verwendeten Sicherung: | 32 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
33650
000A
Montageset mit 3 Schrauben
zur Sammelschienenkontaktierung auf gelochte Sammelschienen, inkl. Positionierstück
Größe 1 - 3
Mehr
33651
000A
Montageset mit 3 Klemmbügeln
für bohrungslose Montage auf dem Sammelschienensystem mit und ohne CrossLink®-Berührungsschutzmodulen
Größe 1 - 3
für: QS185-...
Mehr
33652
000A

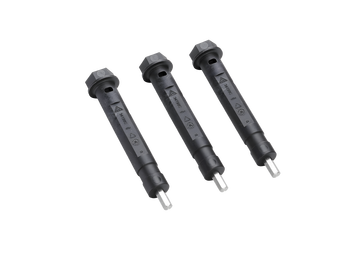

Isolierte Schraubenverlängerung für Klemmbügel
für sicheres Arbeiten unter Spannung und Verwendung von Standard Werkzeugen
Größe 1 - 3
Mehr
33648
000A

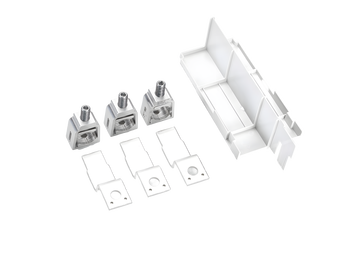

Anschlussset Rahmenklemme 70 mm² - 240 mm²
inkl. rückseitiger Abdeckung
Größe 1 - 3
Mehr
33649
000A
Anschlussset Rahmenklemme 120 mm² - 300 mm²
inkl. rückseitiger Abdeckung
Größe 1 - 3
Mehr
33733
000A
Anschlussraumabdeckung
universell für NH-Leisten Gr. 1 - 3 und Anschlussleiste 800 A
Größe 1-3
Mehr
33758
000A
Blendenauflageleiste seitlich
für Frontabdeckungen
Größe 00 - 3
Mehr
33113
000
Blendenauflagewinkel seitlich
für Frontabdeckungen
Größe 00 - 3
Mehr
33647
000A

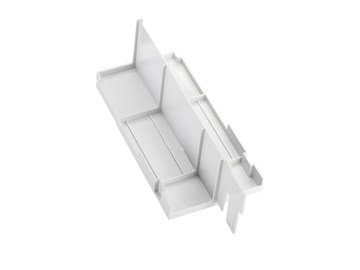

Rückseitige Abdeckung für Anschlussraumabdeckung
