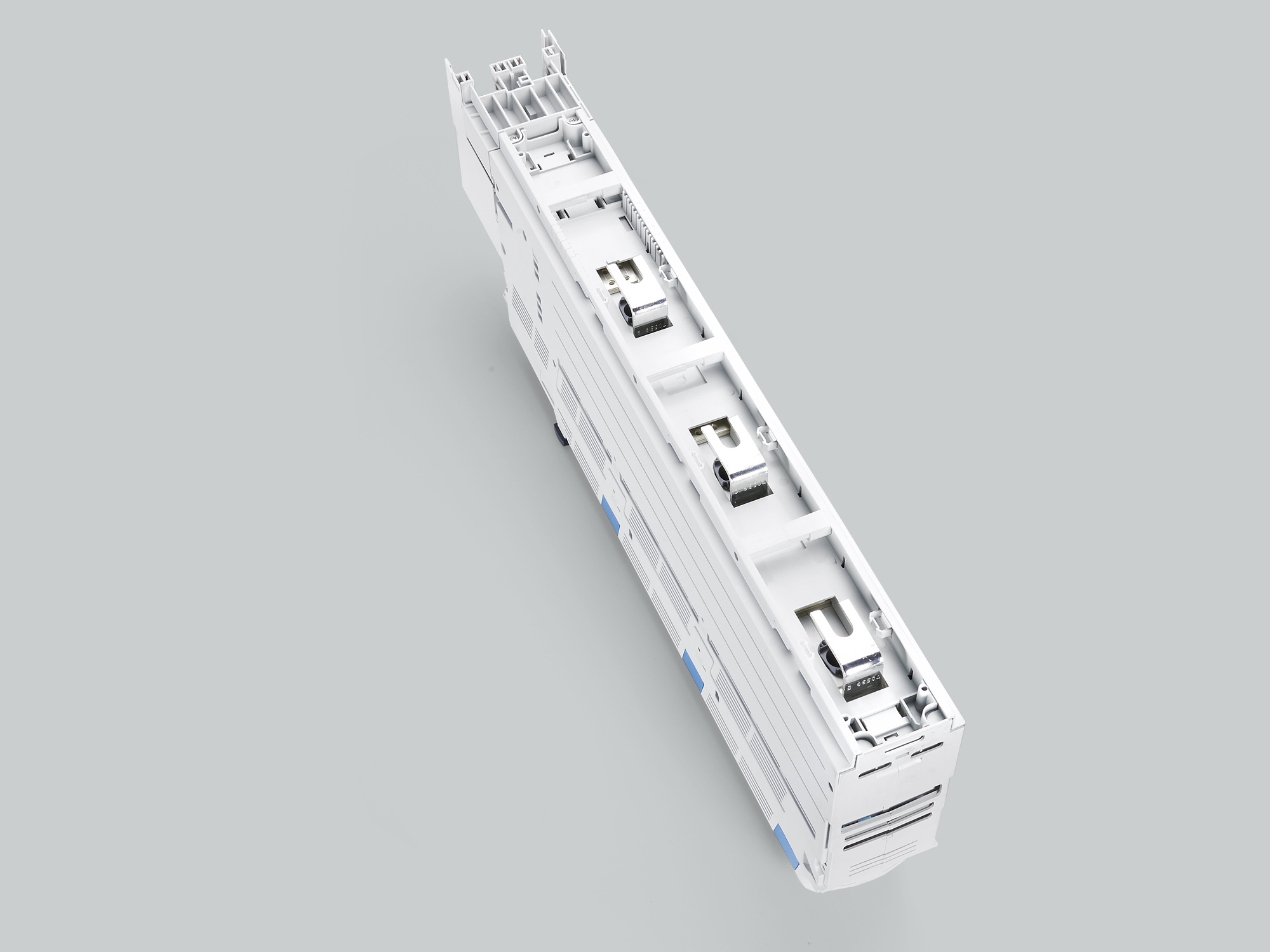

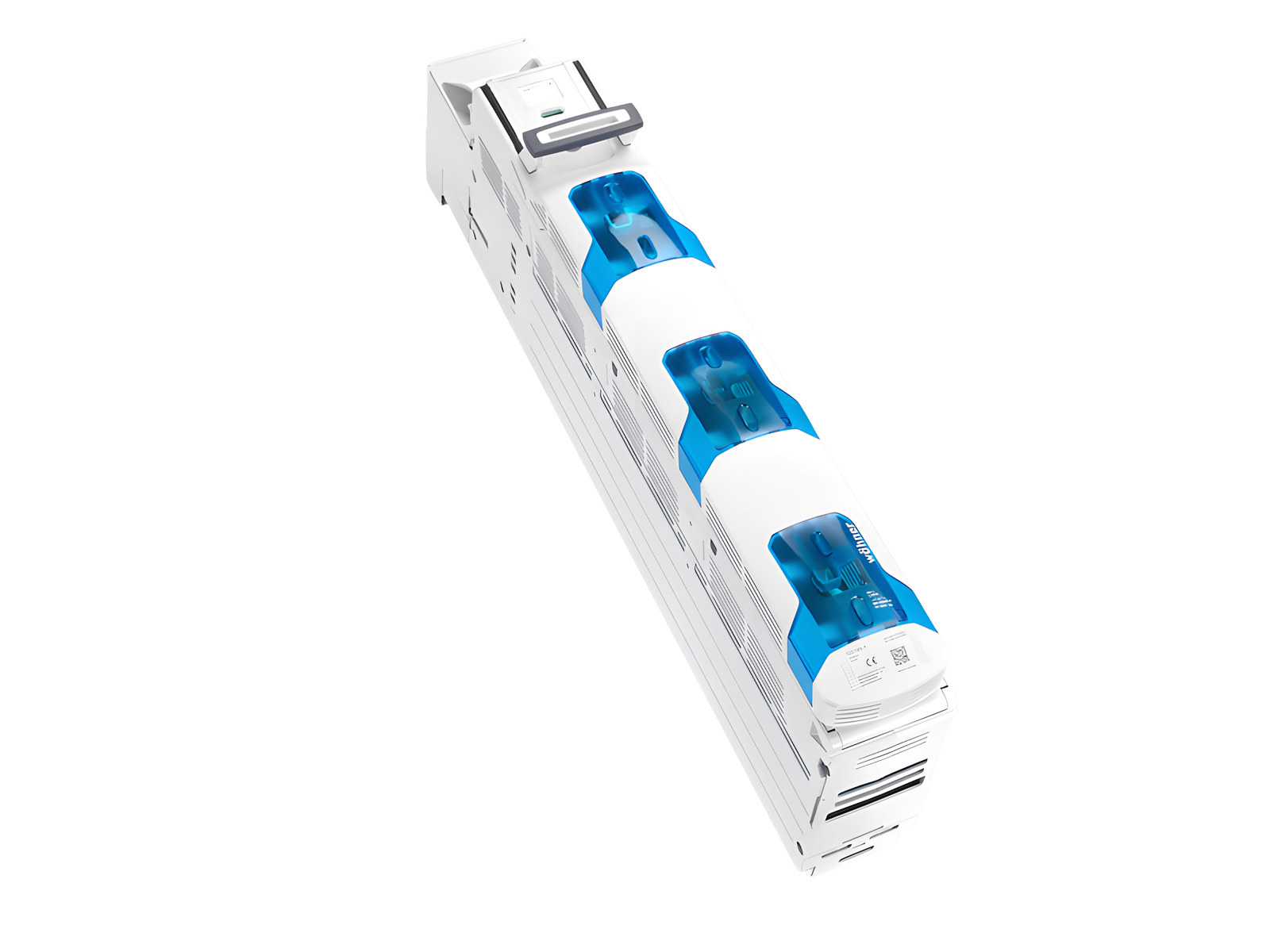

NH odpínací lišta s pojistkami velikost 1

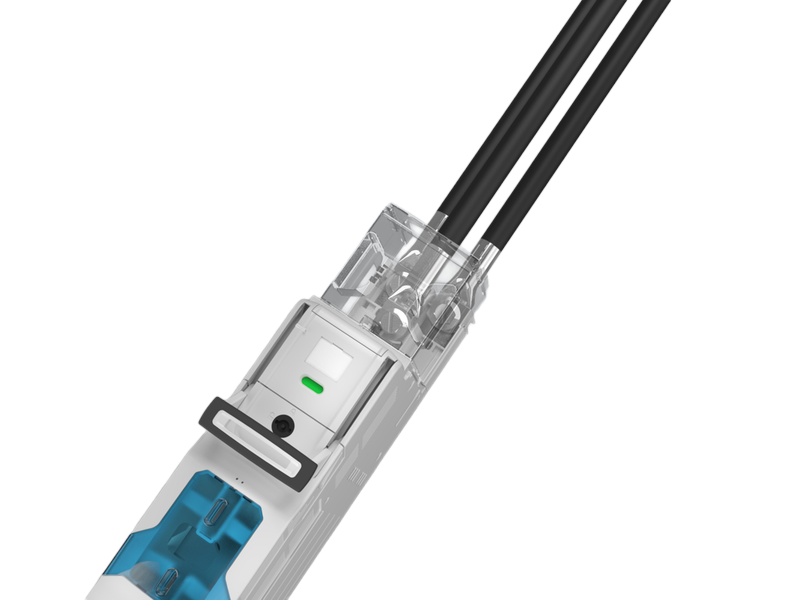

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33631 000A

QUADRON 185Power Speed

NH odpínací lišta s pojistkami velikost 1

výstupní svorky nahoře M12

double-breaking

operator independent switching (snap-action mechanism)

pro přípojnici 30, 40, 60, 80, 100, 120 x 10

accessory required for busbar mounting

phase-out product

date of phase-out: 31.03.2026

System

185Power

Advantages of the product

When the cover is open, all touchable parts are voltage-free

Operator-independent switching

Lockable cover with double-bit lock

Mixed installation with all components 185Power

Can be sealed when switched on or off

Can be locked with up to 3 padlocks when switched off

Produktová skupina 18
Podskupina 53
velikost balení 1
EAN 4021267336318
ECLASS 14.0 27142108
ETIM 5.0 EC001046
ETIM 8.0 EC001046
ETIM 10.0 EC001046

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Schválení dle norem

IEC (CB)

typové číslo: QS185-1

EAC Type: NH

Produktová data

pro velikost pojistek: NH 1
pojistková vložka podle na standardu: IEC / HD 60269-2
povolené rozptylování energie pojistkové vložky: 32 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Elektrické údaje IEC
Jmenovitý proud (IEC): 250 A
jmenovité napětí (IEC) AC: 800 V
jmenovité napětí (IEC) DC: 800 V
jmenovité izolační napětí Ui AC: 1000 V
jmenovité izolační napětí Ui DC: 1000 V
jmenovité přepětí Uimp : 12 kV
Utilisation category AC (IEC 60947-3) :

AC-23B (690 V / 250 A)
AC-22B (690 V / 250 A)
AC-22B (800 V / 160 A)
kond. zkratový proud s pojistkami (AC): 50 kA / 800 V (160 A)
100 kA / 690 V (250 A)
120 kA / 500 V (250 A)
schváleno s pojistkovými vložkami dané třídy: gG
zkratová odolnost při ochraně pojistkami: 120 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 51,2 W.

(The power dissipation at full load would be 80,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
further utilisation category DC (IEC 60947-3): DC-20B
max. voltage between the fuses: 1000 V
visible information required: Do not switch under load.
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
min. permitted operation temperature -25°C
max. permitted operation temperature 55°C
min. permitted temperature for transport and storage -25°C
The use of knife links is not permitted. The rated values specified in this product description apply exclusively to the use of fuses.
distance to grounded parts = 0mm at 120kA
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Mechanické údaje
Š x V x H: 100 x 781 x 274
hmotnost: 1194,0 kg/100
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
CT lze integrovat do zařízení: ja
CT lze integrovat do modulu CT: ja
čelní stupeň ochrany: IP30

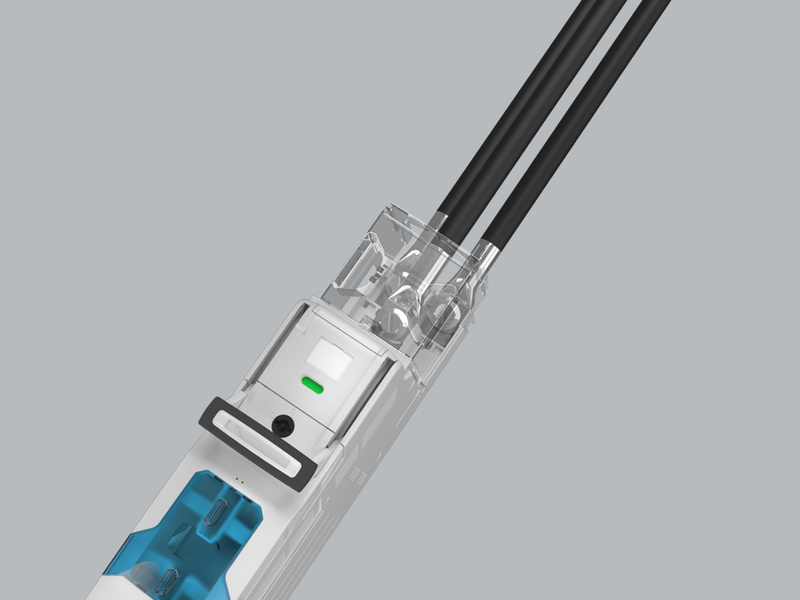

Terminal points
screw connection
Vlastnosti materiálu
halogen-free: Yes

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

Montageset erforderlich, siehe Zubehör
povolené rozptylování energie pojistkové vložky: 32 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Příslušenství

accessories for mounting

33650 000A

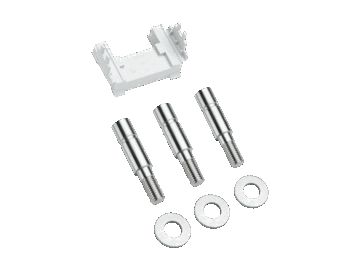

montážní sada se 3 šrouby
pro připojení kontaktů na děrované přípojnice, vč. polohovacího kusu
velikost 1 - 3
Více

33651 000A

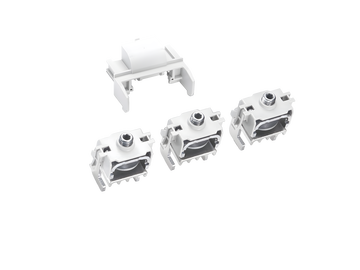

montážní sada se 3 hákovými svorkami
pro montáž bez vrtání na systém přípojnic s a bez modulů pro ochranu před nebezpečným dotykem CrossLink®
velikost 1 - 3
pro: QS185-...
Více

33652 000A

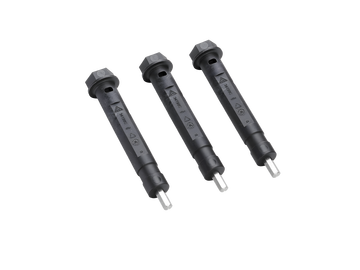

izolované prodloužení šroubu pro hákovou svorku
pro bezpečnou práci pod napětím a za použití standardního nářadí
velikost 1 - 3
Více

connection accessories

33648 000A

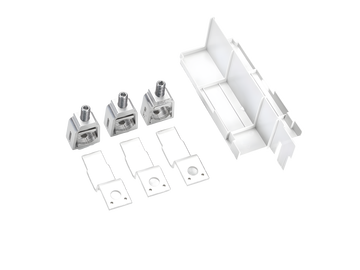

set připojovacích rámových svorek 70 mm² - 240 mm²
včetně, krytu ze zadní strany
velikost 1 - 3
Více

33649 000A
set připojovacích rámových svorek 120 mm² - 300 mm²
včetně, krytu ze zadní strany
velikost 1 - 3
Více

covers

33733 000A
kryt pro připojovací svorky vodičů
univerzální pro NH velikosti 1 - 3 a připojovací svorkovnici 800 A
velikost 1 - 3
Více

33758 000A
boční nosná lišta
pro přední kryt
velikost 00 - 3
Více

33113 000
boční krycí podpěra
pro přední kryt
velikost 00 - 3
Více

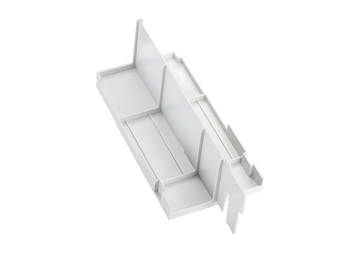

33647 000A
zadní část krytu svorkovnic
velikost 1 - 3
Více

further accessories

33642 000A
spínač
NO/NC 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®185Power Speed velikost 00, 1, 2, 3
Více

33762 000A
univerzální transformátorový modul
pro instalaci v připojovacím prostoru
velikost 1 - 3
Více

measuring transformers 333mV

37277 000A
measuring transformer 200 A / 333 mV
size CT1
class 1
Více

37279 000A
measuring transformer 400 A / 333 mV
size CT1
class 1
Více

37278 000A
measuring transformer 250 A / 333 mV
size CT1
class 1
Více

37287 000A
measuring transformer 400 A / 333 mV
size CT1
class 0.5s
Více

37288 000A
measuring transformer 500 A / 333 mV
size CT1
class 0.5s
Více

37285 000A
measuring transformer 200 A / 333 mV
size CT1
class 0.5s
Více

37281 000A
measuring transformer 200 A / 333 mV
size CT1
class 0.5
Více

37282 000A
measuring transformer 250 A / 333 mV
size CT1
class 0.5
Více

37286 000A
measuring transformer 250 A / 333 mV
size CT1
class 0.5s
Více

37283 000A
measuring transformer 400 A / 333 mV
size CT1
class 0.5
Více

37280 000A
measuring transformer 500 A / 333 mV
size CT1
class 1
Více

37284 000A
measuring transformer 500 A / 333 mV
size CT1
class 0.5
Více

current transformers class 1

37200 000A
proudový transformátor 200 A / 5 A
size CT1
1,5 VA / třída 1
Více

37201 000A
proudový transformátor 250 A / 5 A
size CT1
1,5 VA / třída 1
Více

37202 000A
proudový transformátor 400 A / 5 A
size CT1
1,5 VA / třída 1
Více

37203 000A
proudový transformátor 500 A / 5 A
size CT1
1,5 VA / třída 1
Více

current transformers class 0.5

37204 000A
proudový transformátor 200 A / 5 A
size CT1
1,5 VA / třída 0,5
Více

37205 000A
proudový transformátor 250 A / 5 A
size CT1
1,5 VA / třída 0,5
Více

37206 000A
proudový transformátor 400 A / 5 A
size CT1
1,5 VA / třída 0,5
Více

37207 000A
proudový transformátor 500 A / 5 A
size CT1
1,5 VA / třída 0,5
Více

37208 000A
proudový transformátor 200 A / 5 A, s prohlášením o shodě
size CT1
1,5 VA / třída 0,5
stock sale
Více

37209 000A
proudový transformátor 250 A / 5 A, s prohlášením o shodě
size CT1
1,5 VA / třída 0,5
Více

37210 000A
proudový transformátor 400 A / 5 A, s prohlášením o shodě
size CT1
1,5 VA / třída 0,5
Více

37211 000A
proudový transformátor 500 A / 5 A, s prohlášením o shodě
size CT1
1,5 VA / třída 0,5
Více
