Ersatzteil Sammelschienenadapter 160 A (32594)

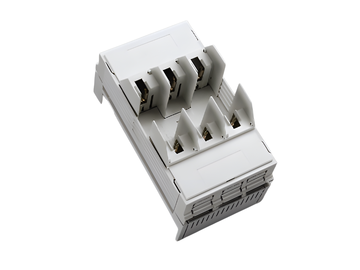

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32594000

CrossLink®60Classic

Ersatzteil Sammelschienenadapter 160 A

Sammelschienenadapter-Unterteil

mit CrossLink®-Schnittstelle

System

60Classic

Produktvorteile

Reserveplatzbestückung, Sammelschienenabdeckung
Einfaches und sicheres Aufrasten und Kontaktieren
Sammelschienenträger für Flachschienen überbaubar

Produktgruppe 05
Untergruppe 58
VE 2
EAN 4021267325947
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Zulassungen

Standards

IEC 61439-1:2020

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsstrom (IEC): 160 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsspannung (IEC) DC: 440 V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstossspannung Uimp: 6 kV
Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 4.5 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 7,6 W.

(Bei voller Belastung beträgt die Leistungsabgabe 11,9 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 725 V
max. zulässige Spannung (IEC) DC: 462 V
Mechanische Werte
B x H x T: 106 x 200 x 17
Gewicht: 36,5 kg/100
Poligkeit: 3-polig

Anwendungshinweise

Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 10 mm vorhanden sein.
