Schellenanschluss für Cu-Leiter (33163)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33163000

Schellenanschluss für Cu-Leiter

70 - 150 mm²

für QCB-NH1, QCS-NH1, LTS-F 250, LTS 400

System

60Classic

Produktgruppe	09
Untergruppe	51

VE	1
EAN	4021267331634

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Technische Daten

Angaben IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte

Elektrische Werte

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)

Mechanische Werte
Gewicht:	6,3 kg/100

Cu 70-150mm² rm,f,f+AE,lam. Cu 18 x (2-14)mm

Klemmstellen
Nicht geeignet für Aluminiumleiter !

18 x 10

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !

Kurzschlussfestigkeit:	durch Hauptprodukt bestimmt

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Verwendung

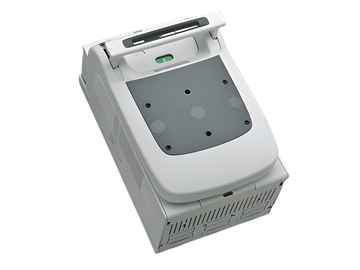

33552000
QUADRON^®Panel Speed
Lasttrennschalter 3-polig
Schraube M10
320 A
Mehr

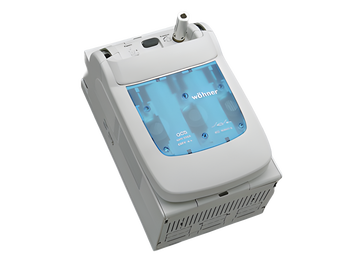

33515000
QUADRON^®Panel Speed
Lasttrennschalter mit Sicherungen, 3-polig
Schraube M10, für Türkupplungsdrehgriff
Größe 1
mit Doppelunterbrechung
Mehr

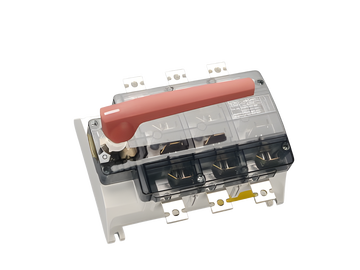

33356000
CAPUS^®Panel
Lasttrennschalter 3-polig
Schraube M10, Griff rot
400 A
Mehr

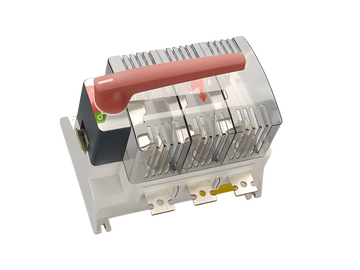

33360000
CAPUS^®Panel
Lasttrennschalter mit Sicherungen, 3-polig
Schraube M10, Griff rot
Größe 1
Mehr

03301000
QUADRON^®60Classic
NH-Sicherungs-Unterteil 250 A
Schraube M10
Größe 1 / 3P
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33338000
CAPUS^®Panel
Lasttrennschalter mit Sicherungen, 3-polig
Schraube M10, Griff graphitgrau
Größe 1
Mehr

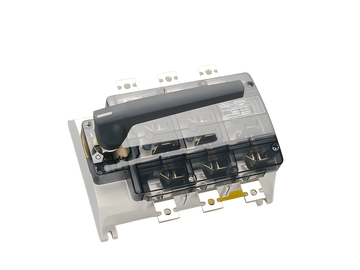

33334000
CAPUS^®Panel
Lasttrennschalter 3-polig
Schraube M10, Griff graphitgrau
400 A
Mehr

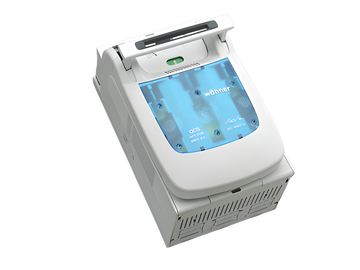

33512000
QUADRON^®Panel Speed
Lasttrennschalter mit Sicherungen, 3-polig
Schraube M10
Größe 1
mit Doppelunterbrechung
Mehr

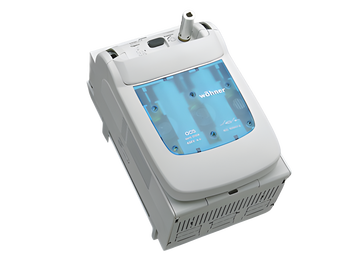

33514000
QUADRON^®60Classic Speed
Lasttrennschalter mit Sicherungen, 3-polig
Schraube M10, Anschluss oben, für Türkupplungsdrehgriff (frontal)
Größe 1
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

03300000
QUADRON^®60Classic
NH-Sicherungs-Unterteil 250 A
Rahmenklemme
Größe 1 / 3P
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

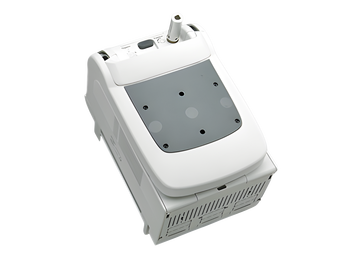

33553000
QUADRON^®60Classic Speed
Lasttrennschalter 3-polig
Schraube M10, Anschluss unten, für Türkupplungsdrehgriff (frontal)
320 A
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

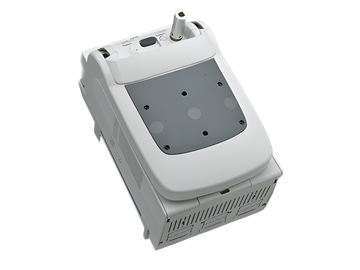

33554000
QUADRON^®60Classic Speed
Lasttrennschalter 3-polig
Schraube M10, Anschluss oben, für Türkupplungsdrehgriff (frontal)
320 A
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

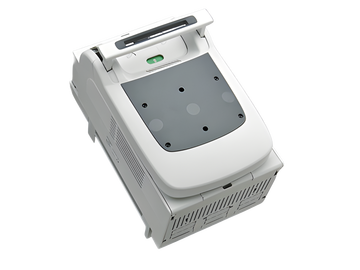

33551000
QUADRON^®60Classic Speed
Lasttrennschalter 3-polig
Schraube M10, Anschluss oben
320 A
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

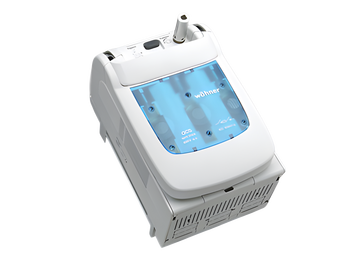

33513000
QUADRON^®60Classic Speed
Lasttrennschalter mit Sicherungen, 3-polig
Schraube M10, Anschluss unten, für Türkupplungsdrehgriff (frontal)
Größe 1
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

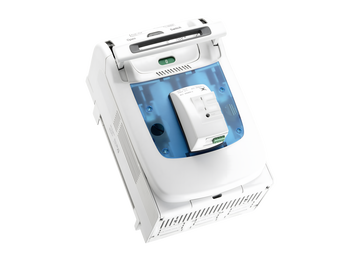

33516000
QUADRON^®60Classic Speed
Lasttrennschalter mit Sicherungen, 3-polig
Schraube M10, Anschluss unten, mit elektronischer Sicherungsüberwachung
Größe 1
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

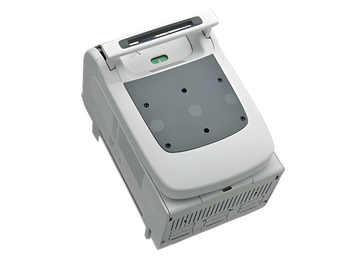

33550000
QUADRON^®60Classic Speed
Lasttrennschalter 3-polig
Schraube M10, Anschluss unten
320 A
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

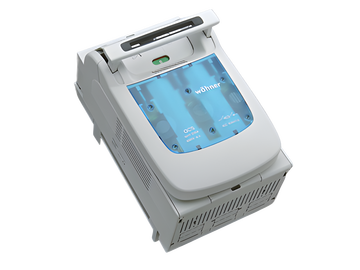

33511000
QUADRON^®60Classic Speed
Lasttrennschalter mit Sicherungen, 3-polig
Schraube M10, Anschluss oben
Größe 1
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

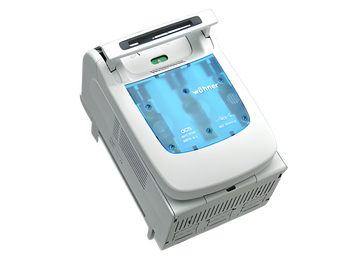

33510000
QUADRON^®60Classic Speed
Lasttrennschalter mit Sicherungen, 3-polig
Schraube M10, Anschluss unten
Größe 1
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33393000
QUADRON^®Panel
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A, Aufbau
Rahmenklemme
Mehr

33330000
QUADRON^®Panel
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A, Aufbau
Schraube M10
mit elektronischer Sicherungsüberwachung
Mehr

33600000
QUADRON^®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A
Rahmenklemme
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33149000
QUADRON^®Panel
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A, Aufbau
Schraube M10
mit elektromechan. Sicherungsüberwachung
Mehr

33201000
QUADRON^®Panel
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A, Aufbau
Schraube M10
Mehr

33160000
QUADRON^®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A
Schraube M10
mit elektromechan. Sicherungsüberwachung
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33325000
QUADRON^®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A
Schraube M10
mit elektronischer Sicherungsüberwachung
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33601000
QUADRON^®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A
Schraube M10
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

https://pim.woehner.de/DE/ES/1000047375

Finden Sie Ihren Ansprechpartner

Zur Kontaktseite

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Bestell-Hotline (Deutschland)
+49 9563 751 125
order@woehner.de

Technik-Hotline (Deutschland)
+49 9563 751 508
support@woehner.de
