for UL feeder circuits >250V
Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33600000

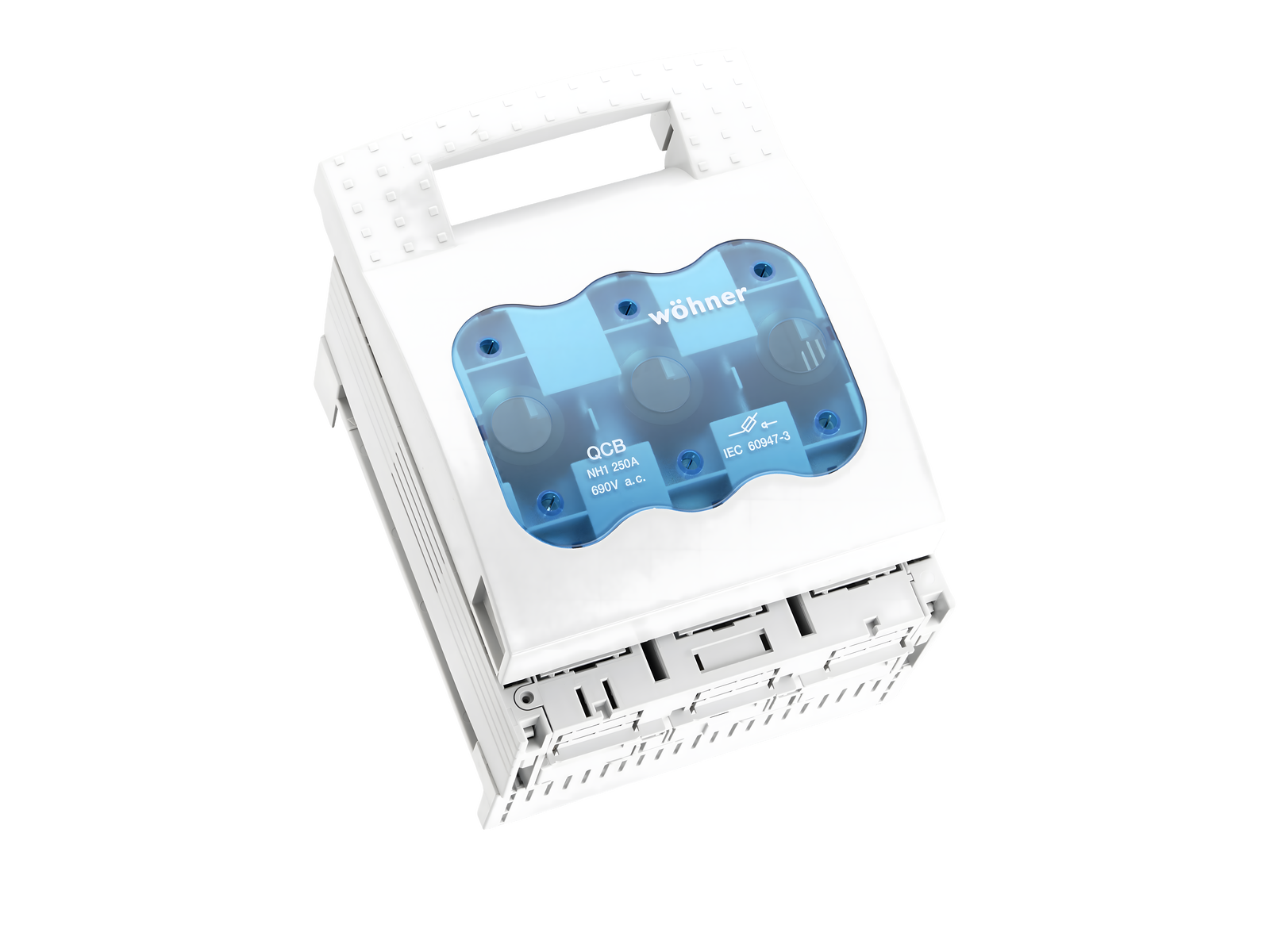

QUADRON®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A
Rahmenklemme
Anschluss oben oder unten
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
mit CrossLink®Technology
System
60Classic
Produktvorteile
Adaptertechnik der CrossLink® Technology
Schneller und sicherer Umbau des Anschlusses für oben oder unten; die spannungsführenden Teile bleiben berührungsgeschützt
Einfaches und sicheres Aufrasten und Kontaktieren
Sicheres Anschließen durch zweigeteilten Berührungsschutz
Sammelschienenträger für Flachschienen überbaubar
Im Deckel sind selbstschließende Prüflöcher vorhanden.
| Produktgruppe | 09 |
| Untergruppe | 27 |
| VE | 1 |
| EAN | 4021267336004 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
UL 4248-1
Approbationen
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
Typnummer: QCB-NH1
| für Sicherungseinsätze Baugröße: | NH 1 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 23 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 250 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsspannung (IEC) DC: | 440 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsisolationsspannung Ui DC: | 500 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-22B (400 V) AC-23B (400 V / 160 A) AC-21B (690 V) AC-20B (1000V) bei Verschmutzungsgrad 2 Für höhere Gebrauchskategorien kann das Produkt mit Löschkammern nachgerüstet werden (s. Zubehör) Sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 690V AC: nicht unter Last schalten |
| Gebrauchskategorie DC (IEC 60947-3): | DC-Angaben: 2 Strombahnen (L1,L3) in Reihe DC-20B (440 V) DC-20B (1000 V) bei Verschmutzungsgrad 2 sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 440V DC: nicht unter Last schalten |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 100 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
| Bemessungsstoßstromfestigkeit Ipk max.: | 13.7 kA |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 8.1 kA |
| Icw ermittelt mit: | Trennmesser |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 16,6 W.
(Bei voller Belastung beträgt die Leistungsabgabe 26,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 725 V |
| max. zulässige Spannung (IEC) DC: | 800 V |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Entsprechend den angegebenen AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind nachstehende Abstände zu geerdeten Metallteilen einzuhalten. - oben 190mm, seitlich 75mm Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Angaben UL | |
| Standards | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 250 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Mechanische Werte | |
| B x H x T: | 184 x 243 x 129 |
| Gewicht: | 266,0 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
| Schutzart frontseitig: | IP30 |
| Klemmstellen | |
| Rahmenklemme | |
| Antrieb: | S4 |
| Abisolierung: | 22 mm |
| Querschnitt min.: | 35 mm² |
| Querschnitt max.: | 185 mm² |
| Md min.: | 9,6 Nm |
| Md max.: | 14,4 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Nicht geeignet für Aluminiumleiter ! | |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 23 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| for UL feeder circuits >250V | |
