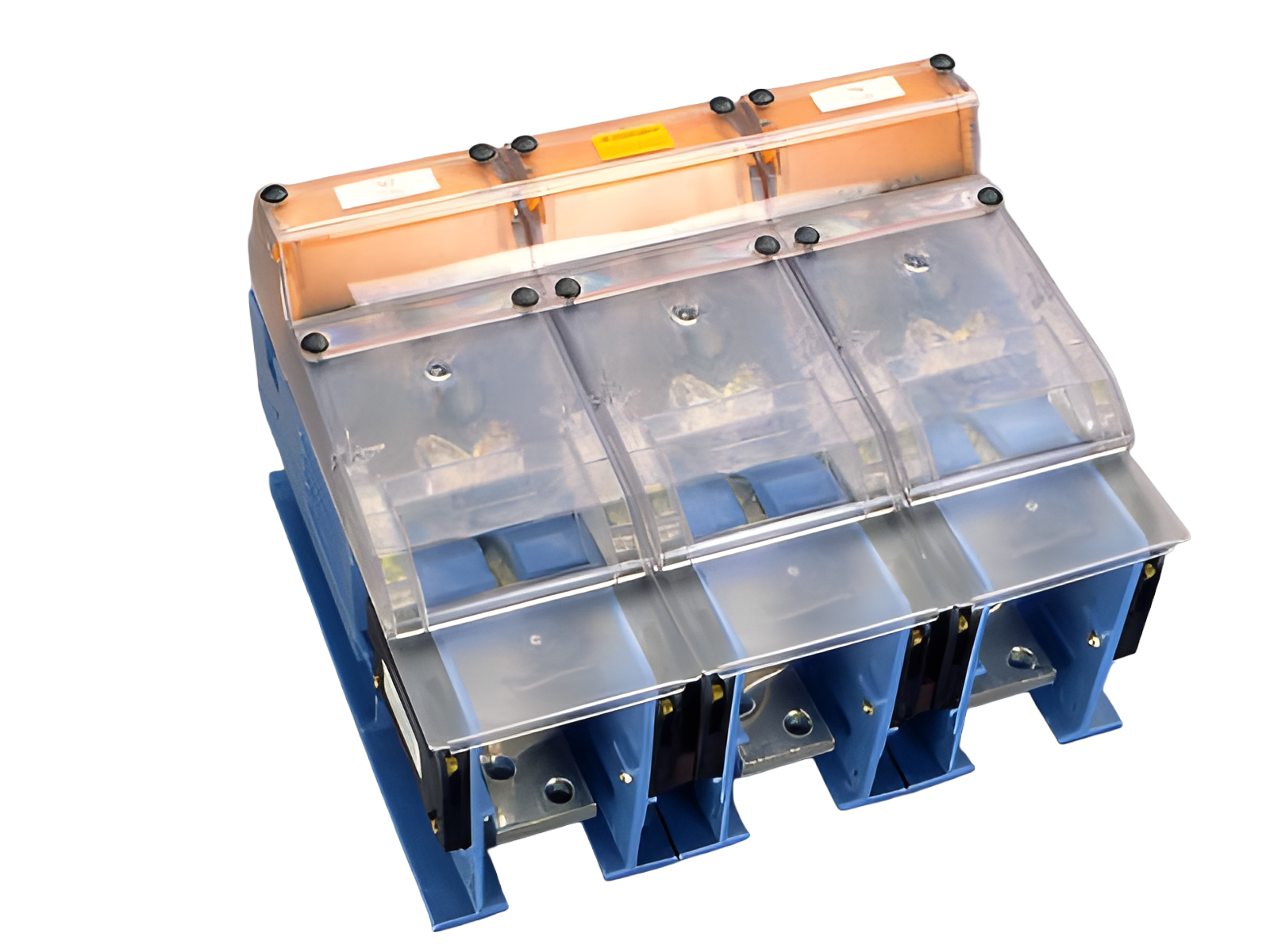

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33204 000
QUADRON®Panel
NH-Sicherungs-Lasttrennschalter Gr. 4a, 1600 A, Aufbau
Baugröße NH 4a
2x Schraube M12
für Montageplatte
System
Panel
Produktvorteile
Trenner ist ausgerüstet mit Lichtbogenlöscheinrichtungen.
| Produktgruppe | 09 |
| Untergruppe | 82 |
| VE | 1 |
| EAN | 4021267332044 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
| für Sicherungseinsätze Baugröße: | NH 4a |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 140 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 1600 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-22B (400 V), AC-21B (690 V) |
| Gebrauchskategorie DC (IEC 60947-3): | DC-21B (440 V) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 153,6 W.
(Bei voller Belastung beträgt die Leistungsabgabe 240,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Mechanische Werte | |
| B x H x T: | 378 x 340 x 265 |
| Gewicht: | 1534,0 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für Montageplatte |
Schraubanschluß 2x M12, 35 - 40 Nm Drehmoment,
| Klemmstellen | |
| Nicht geeignet für Aluminiumleiter ! | |
|
Flachanschluss (50 mm breit) 2xM12 |
|
| Nicht geeignet für Aluminiumleiter ! | |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 140 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
