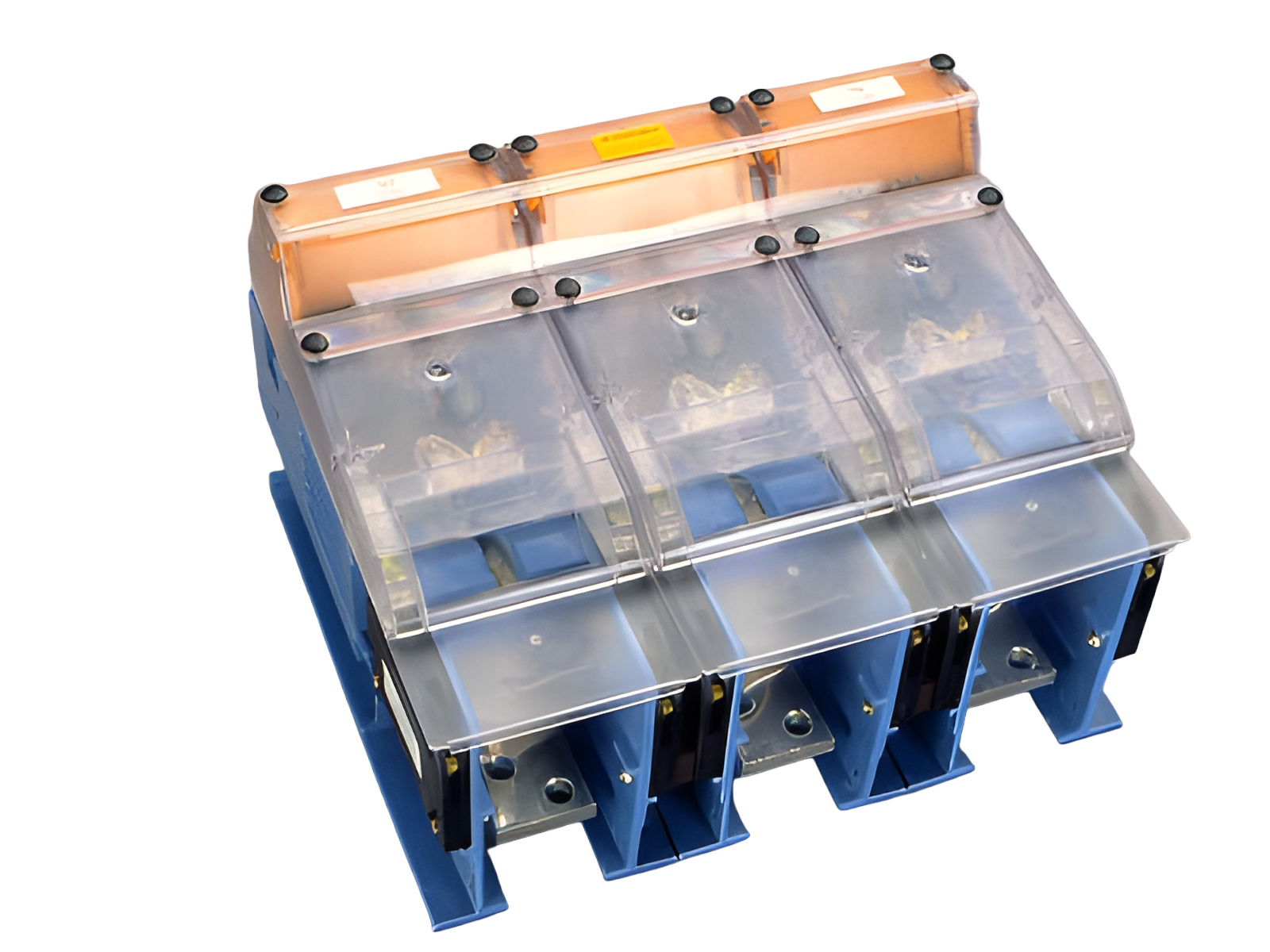

NH-Sicherungs-Lasttrennschalter Gr. 4a, 1600 A, Aufbau (33204)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33204000

QUADRON®Panel

NH-Sicherungs-Lasttrennschalter Gr. 4a, 1600 A, Aufbau

2x Schraube M12

für Montageplatte

System

Panel

Produktvorteile

Trenner ist ausgerüstet mit Lichtbogenlöscheinrichtungen.

Produktgruppe 09
Untergruppe 82
VE 1
EAN 4021267332044
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Technische Daten

für Sicherungseinsätze Baugröße: NH 4a
Sicherungen nach Standard: IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung: 140 W
Anforderung an Kontaktstücke: Sicherungseinsätze mit versilberten Kontaktstücken empfohlen
bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten
Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Elektrische Werte IEC
Bemessungsstrom (IEC): 1600 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstossspannung Uimp: 8 kV
Gebrauchskategorie AC (IEC 60947-3): AC-22B (400 V), AC-21B (690 V)
Gebrauchskategorie DC (IEC 60947-3): DC-21B (440 V)
Bed. Kurzschlussstrom mit Sicherungen (AC): 50 kA / 690 V
ermittelt mit Sicherungen der Betriebsklasse: gG

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 153.6 W.

(Bei voller Belastung beträgt die Leistungsabgabe 240.0 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur   Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.
Mechanische Werte
B x H x T: 378 x 340 x 265
Gewicht: 1534.0 kg/100
Poligkeit: 3-polig
Befestigung: für Montageplatte

Schraubanschluß 2x M12, 35 - 40 Nm Drehmoment,

Klemmstellen
Nicht geeignet für Aluminiumleiter !


Flachanschluss (50 mm breit) 2xM12

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur   Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.
zul. Verlustleistung der verwendeten Sicherung: 140 W
Anforderung an Kontaktstücke: Sicherungseinsätze mit versilberten Kontaktstücken empfohlen
bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten
