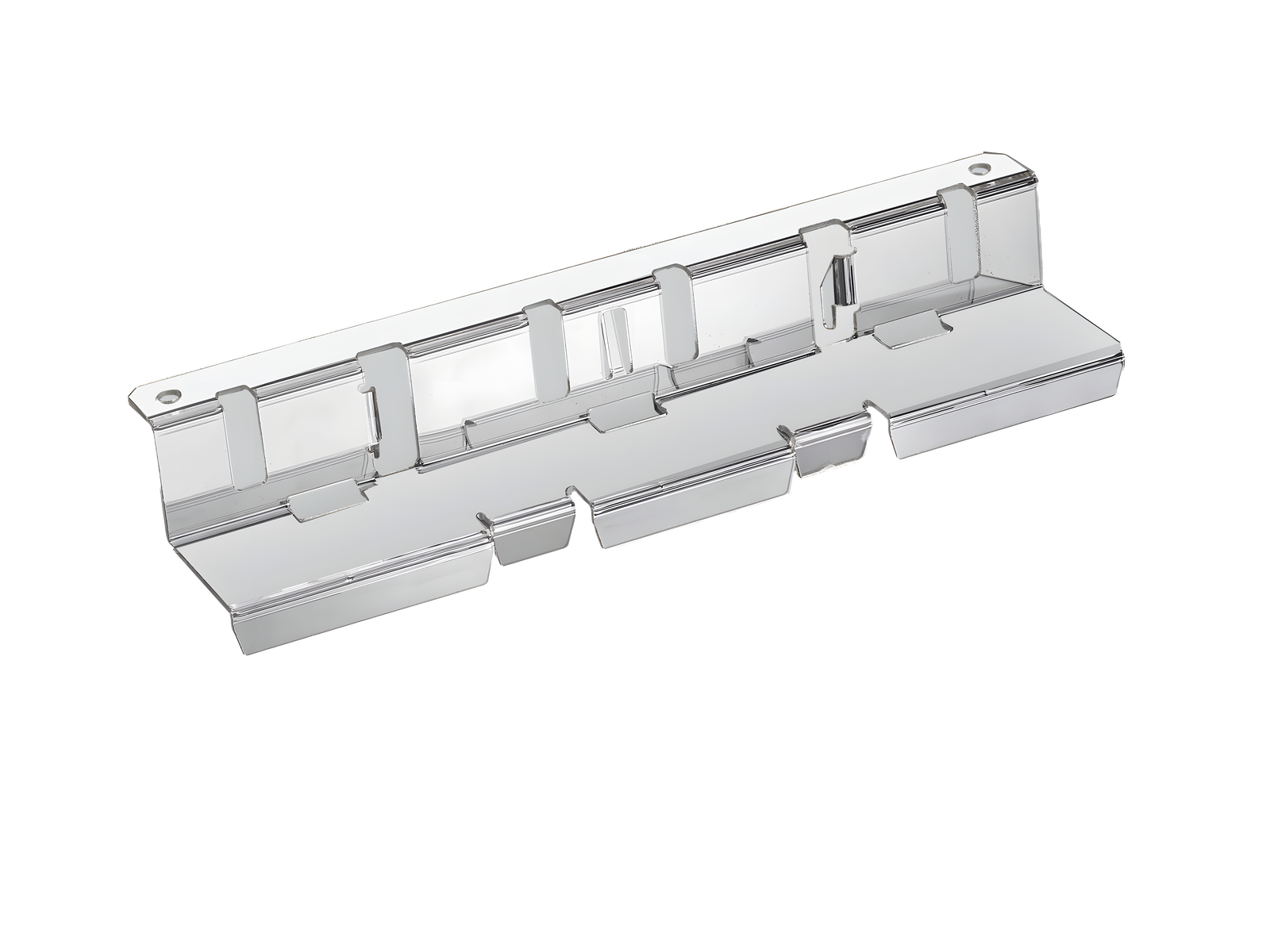

Berührungsschutzabdeckung IP20 (rückseitig) (32704)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32704 000A

Berührungsschutzabdeckung IP20 (rückseitig)

für alle Adaptertypen

System

185Power

Produktgruppe 05
Untergruppe 57
VE 1
EAN 4021267327040
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Zulassungen

Standards

IEC 61439-1:2020

Typnummer: C185-E

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Reduktion der elektrischen Werte des Leistungsschalters um 5%
Mechanische Werte
B x H x T: 300 x 55 x 67
Gewicht: 9,0 kg/100
Poligkeit: 3-polig

Anwendungshinweise

Kurzschlussfestigkeit: entfällt, da das Produkt keine stromführenden Teile beinhaltet oder trägt bzw. im Kurzschlussfall nicht beansprucht wird

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Verwendung

32809 000A
EQUES®185Power
Sammelschienenadapter 1440 A
300 x 652, Verbindung oben, Schraubkontaktierung
für: GE FK1600, Legrand DPX³ 1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32766 000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32753 000A
EQUES®185Power
Sammelschienenadapter 1150 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Siemens 3VL7 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Lagerabverkauf
Mehr

32757 000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32758 000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32776 000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32765 000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32785 000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32719 000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32721 000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32807 000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32784 000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32775 000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric Compact NS1600, ComPacT NS 1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32761 000A
EQUES®185Power
Sammelschienenadapter 1440 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32756 000A
EQUES®185Power
Sammelschienenadapter 1450 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric Compact NS1600, ComPacT NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32737 000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32734 000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric Compact NS1600, ComPacT NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32718 000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Schneider Electric Compact NS1600, ComPacT NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32808 000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32777 000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric Compact NS630B, NS800, NS1000, CompPacT NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32722 000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32720 000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Schneider Electric Compact NS1600, ComPacT NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32726 000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32787 000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Eaton NZM4 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32731 000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32701 000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Eaton NZM4, GE FK1600, Legrand DPX³ 1600
Mehr

32703 000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Siemens 3VL7 (1000 A, 1250 A), 3VL8 (1600 A)
Lagerabverkauf
Mehr

32709 000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32797 000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32729 000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

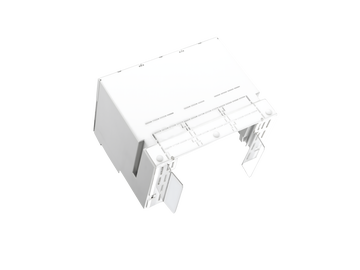

32702 000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Schneider Electric NS630B, NS800, NS1000, NS1250, NS1600
Mehr

32780 000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32708 000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32763 000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32781 000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32747 000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32724 000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32752 000A
EQUES®185Power
Sammelschienenadapter 1550 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32723 000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32764 000A
EQUES®185Power
Sammelschienenadapter 1500 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32700 000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: ABB Tmax T6, T7, Emax E2, Siemens 3VA27
Mehr

32762 000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32773 000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 675, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VL7 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Lagerabverkauf
Mehr

32789 000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Eaton NZM4 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32725 000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32779 000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32707 000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32788 000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32733 000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32790 000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32786 000A
EQUES®185Power
Sammelschienenadapter 800 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32732 000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32767 000A
EQUES®185Power
Sammelschienenadapter 800 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T6, T7, XT6, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32730 000A
EQUES®185Power
Sammelschienenadapter 800 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32705 000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
Mehr

https://pim.woehner.de/DE/EN/1000181316

Finden Sie Ihren Ansprechpartner

Zur Kontaktseite

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Bestell-Hotline (Deutschland)
+49 9563 751 125
order@woehner.de

Technik-Hotline (Deutschland)
+49 9563 751 508
support@woehner.de
