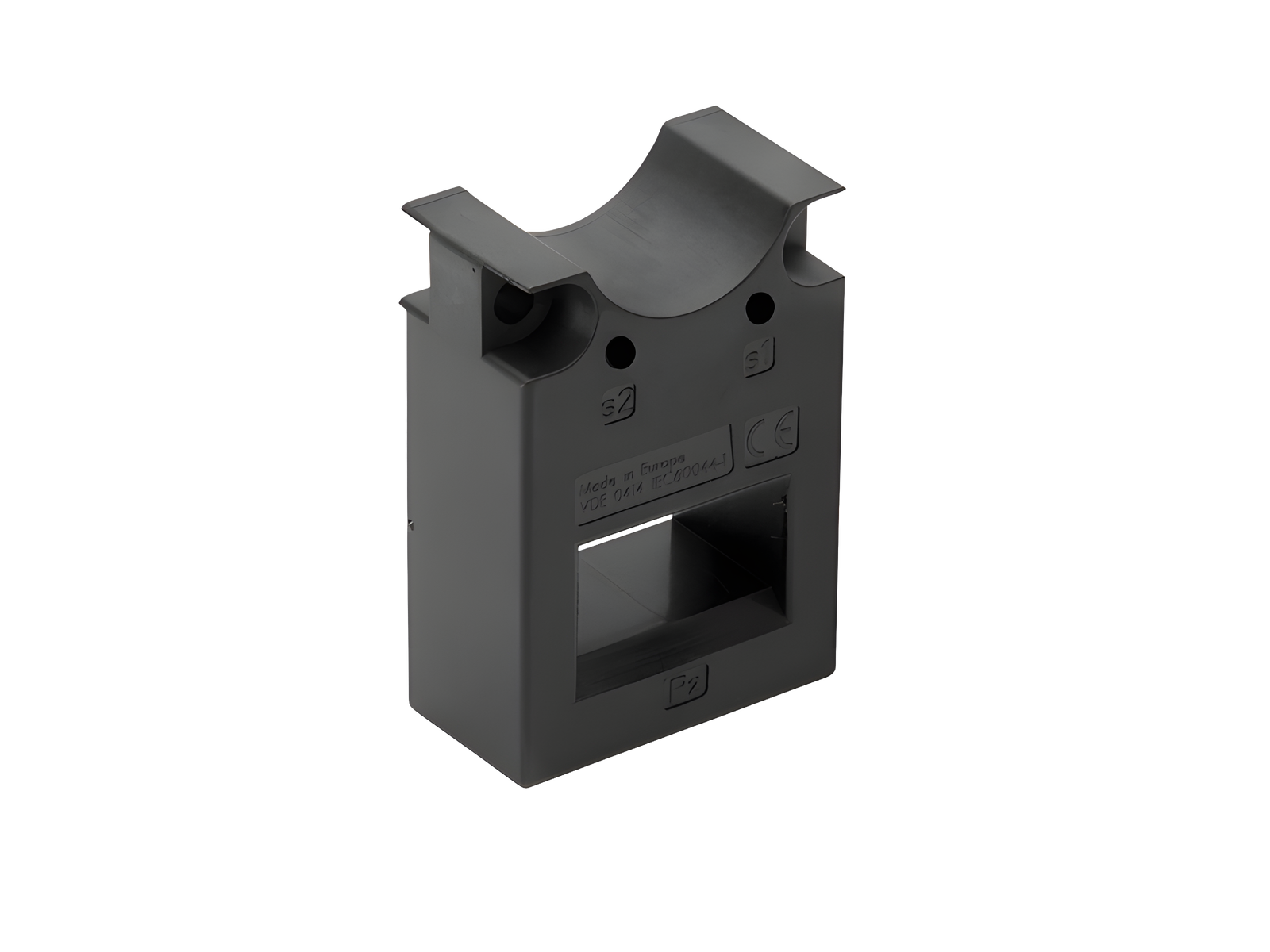

Stromwandler 150 A / 5 A (33744)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33744 000

Stromwandler 150 A / 5 A

Baugröße CT5

1,5 VA / Klasse 1

Größe 1 - 3

System

185Power

Produktgruppe 23
Untergruppe 05
VE 1
EAN 4021267337445
ECLASS 6.1 27210902
ECLASS 7.1 27210902
ETIM 4.0 EC002048
ETIM 5.0 EC002048

Zulassungen

Standards

IEC 61869-1:2007
IEC 61869-2:2012

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Baugröße: CT5
Angaben IEC
Standards
IEC 61869-1:2007
IEC 61869-2:2012
Elektrische Werte IEC
prim. Bemessungsstrom Ipr: 150 A
sek. Bemessungsstrom : 5 A
sek. Bemessungsscheinleistung: 1.5 VA
Genauigkeitsklasse (Strom): 1
max. Betriebsspannung Um: 720 V
therm. Kurzzeitstrom Ith: 9 kA
Isolierstoffklasse: B
Überstrombegrenzungsfaktor: FS5

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 1,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 1,5 W.)

Mechanische Werte
B x H x T: 49 x 27 x 70
Gewicht: 14,0 kg/100
plombierbar: nein
Klemmstellen
mit Leitungen
2,5 mm² / 1,50 m
