UL-Klemmenaufsatz (32974)

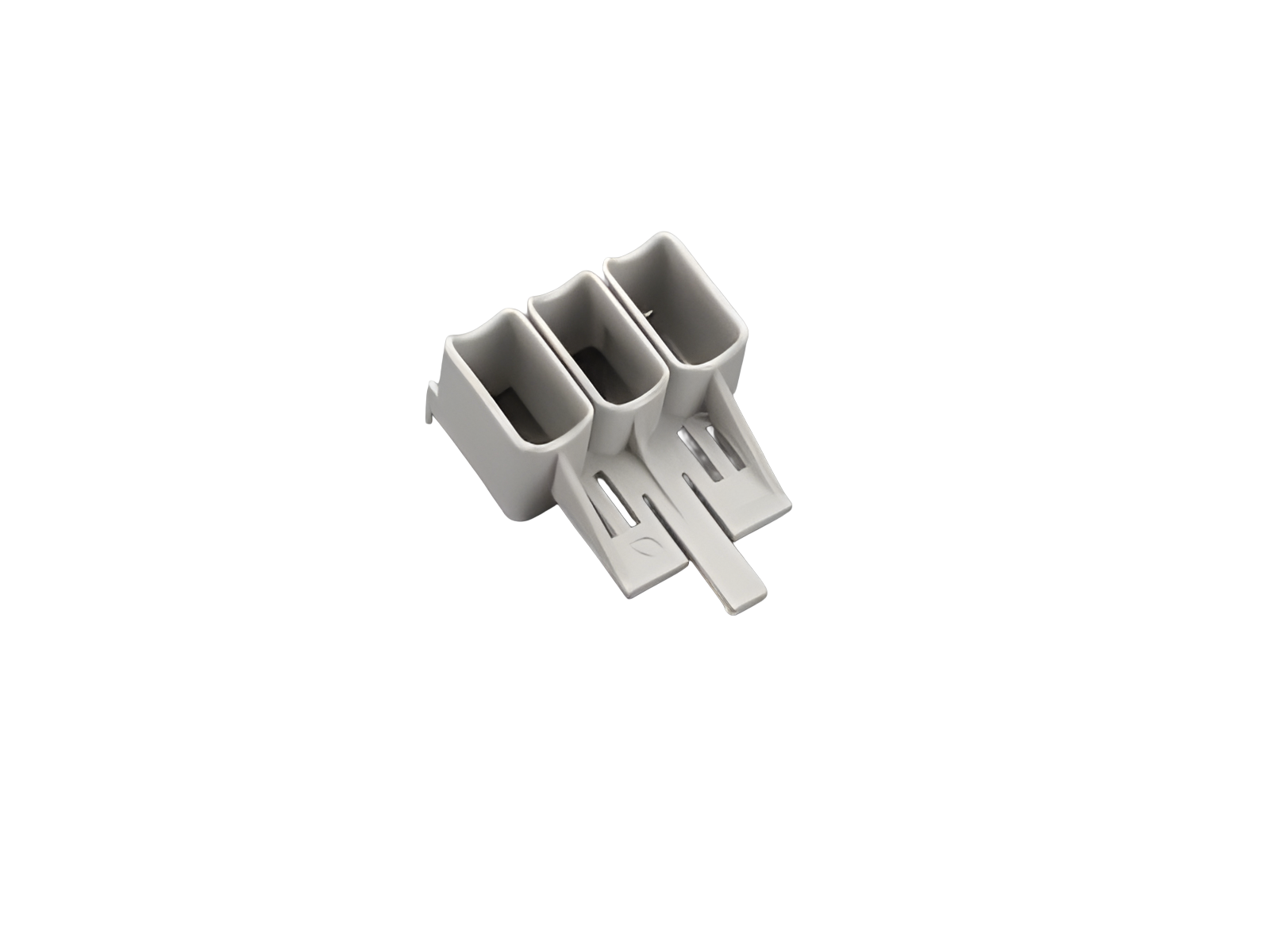

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32974000

UL-Klemmenaufsatz

für Sammelschienenadapter 32466, 32467, 32469 und 32472

System

60Classic

Produktgruppe 05
Untergruppe 57
VE 4
EAN 4021267329747
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Zulassungen

Standards

IEC 61439-1:2020

UL 508

Approbationen

CSA , UL , DNV GL

for UL feeder circuits >250V

Typnummer: EEC80-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Angaben UL
Standards
UL 508
for UL feeder circuits >250V
Mechanische Werte
B x H x T: 47 x 54 x 25
Gewicht: 0,8 kg/100

Anwendungshinweise

Kurzschlussfestigkeit: entfällt, da das Produkt keine stromführenden Teile beinhaltet oder trägt bzw. im Kurzschlussfall nicht beansprucht wird
for UL feeder circuits >250V

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Verwendung

32467000
EQUES®60Classic
Sammelschienenadapter 80 A
2 verschiebbare Tragschienen
54 x 200, ohne Leitungen, mit Schraubklemmen 16 mm² von hinten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

32469000
EQUES®60Classic
Sammelschienenadapter 80 A
1 verschiebbare Tragschiene
72 x 200, ohne Leitungen, mit Schraubklemmen 16 mm² von hinten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

32466000
EQUES®60Classic
Sammelschienenadapter 80 A
1 verschiebbare Tragschiene
54 x 200, ohne Leitungen, mit Schraubklemmen 16 mm² von hinten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

32472000
EQUES®60Classic
Sammelschienenadapter 80 A
2 verschiebbare Tragschienen
54 x 260, ohne Leitungen, mit Schraubklemmen 16 mm² von hinten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr
