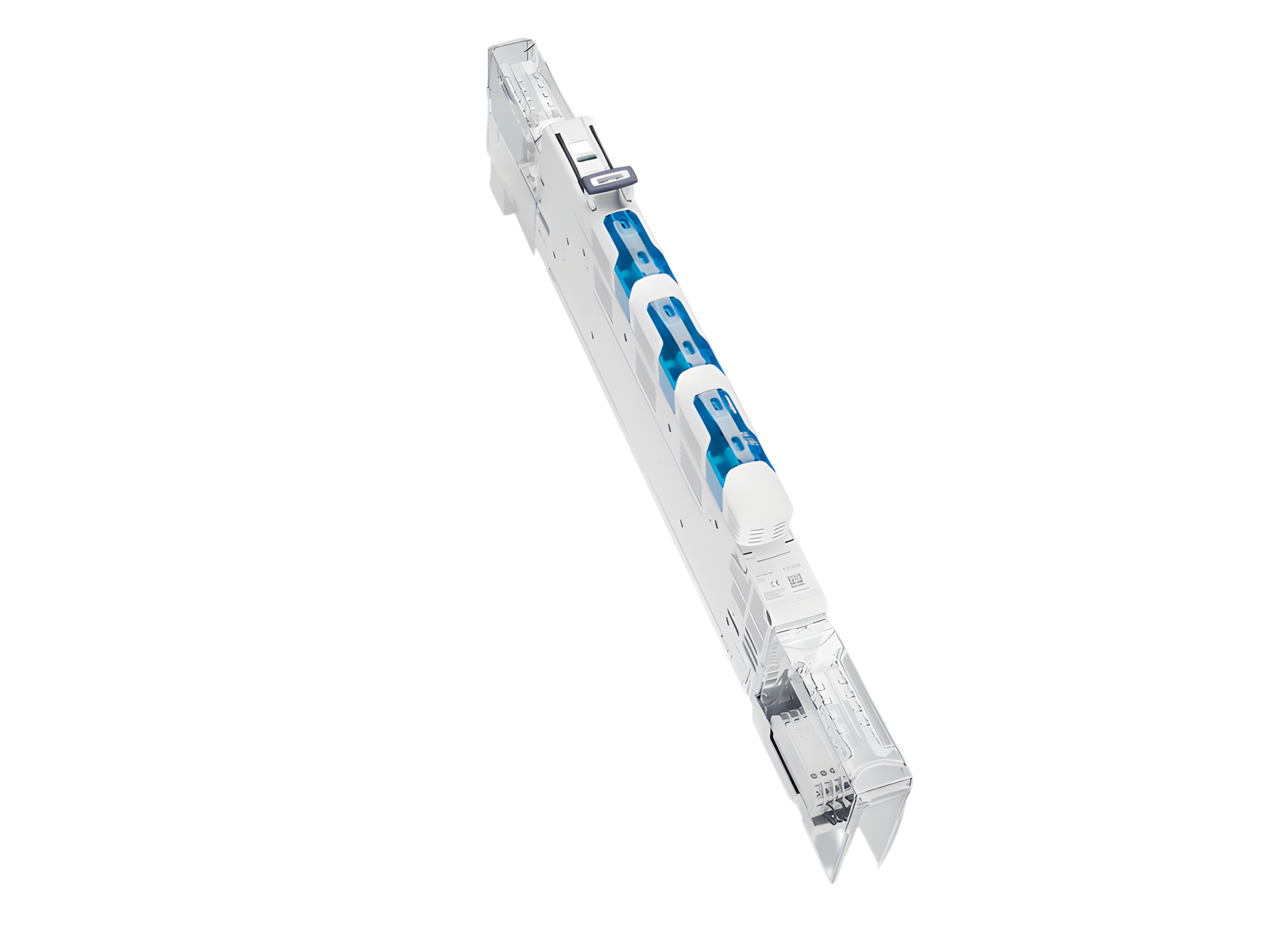

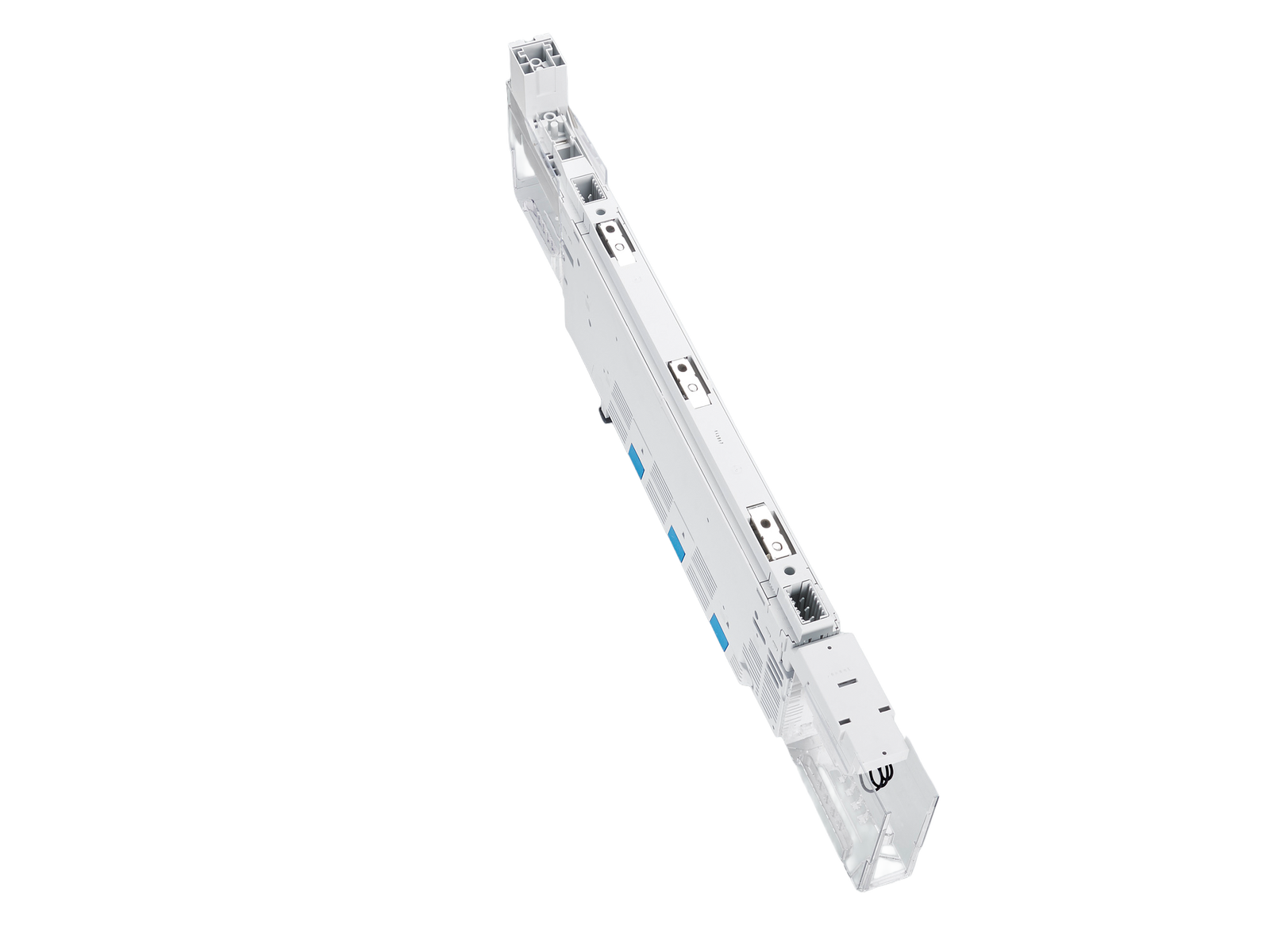

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33623 000A
QUADRON®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00

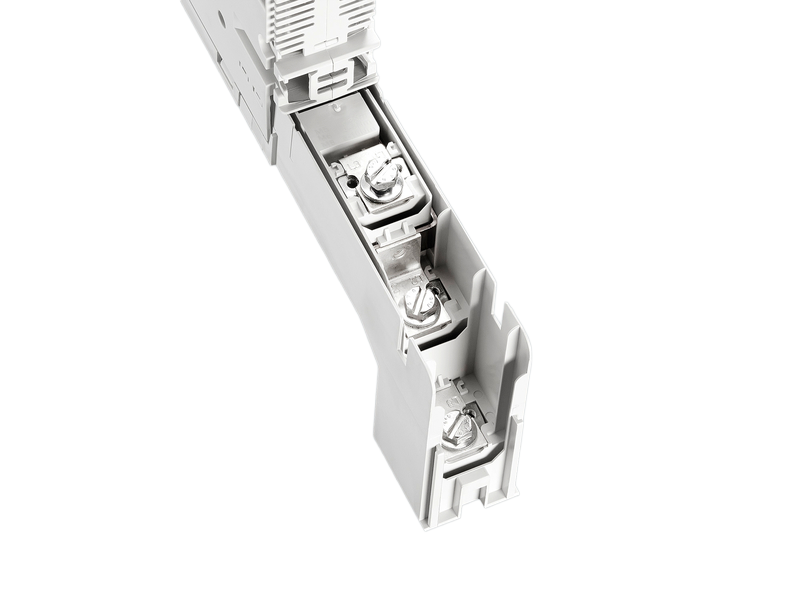

flache Version, Anschluss oben M8
Schraubkontaktierung, mit Sicherungsüberwachung
bedienerunabhängiges Schalten (Sprungschaltwerk)
für Sammelschienen 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Lagerabverkauf
System
185Power
Produktvorteile
Bei geöffnetem Deckel sind alle berührbaren Teile spannungsfrei
Bedienerunabhängiges Schalten
Deckel abschließbar mit Doppelbartschloss
Mischverbau mit allen Komponenten 185 Power
Plombierbar im ein- und ausgeschalteten Zustand
Im ausgeschalteten Zustand mit bis zu 3 Bügelschlössern abschließbar
| Produktgruppe | 18 |
| Untergruppe | 52 |
| VE | 1 |
| EAN | 4021267336233 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB)
Typnummer: QS185-00
| für Sicherungseinsätze Baugröße: | NH 000, NH 00 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 160 A |
| Bemessungsspannung (IEC) AC: | 400 V |
| Bemessungsisolationsspannung Ui AC: | 400 V |
| Bemessungsstossspannung Uimp: | 4 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23B 160A/400V |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 100 kA / 400 V |
| 120 kA / 400 V | |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 35.2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 55.0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Der Einsatz von Trennmessern ist nicht freigegeben. Die in dieser Produktbeschreibung angegebenen Bemessungswerte gelten ausschließlich für den Einsatz von Sicherungen. | |
| Abstand zu geerdeten Teilen = 0mm bei 120kA | |
| Besondere Betriebsbedingungen gemäß IEC / EN 61439-1 können zu Fehlauslösungen von Meldeschaltern oder Sicherungsüberwachungen führen. Die vorliegenden Betriebsbedingungen sind dementsprechend bei der Auswertung der Meldesignale zu berücksichtigen. | |
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Mechanische Werte | |
| B x H x T: | 50 x 883 x 222 |
| Gewicht: | 448.0 kg/100 |
| für Sammelschienen: | 30, 40, 60, 80, 100, 120 x 10 |
| Schutzart frontseitig: | IP30 |
Befestigungsart:
auf gebohrter Sammelschiene anschraubbar
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
|
Verwendete Variante der Sicherungsüberwachung: IL9075.12/010 |
|
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
33728
000A
Doppeladapter
für 2 Geräte Größe NH 00
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
33734
000A
Prismenklemme
für Cu 10 - 95 mm²
Größe 00
Mehr
33732
000A
Anschlussraumabdeckung, hohe Variante, Abgang unten
für 33700, 33715, 33720, 33770, 33771, 33772 und QUADRON®185Power Speed Gr. 00
Größe 00
Mehr
33113
000
Blendenauflagewinkel seitlich
für Frontabdeckungen
Größe 00 - 3
Mehr
33758
000A
Blendenauflageleiste seitlich
für Frontabdeckungen
Größe 00 - 3
Mehr
33644
000A
Höhenausgleich Gr. 00
zur Anpassung der Bauhöhe an die NH-Sicherungs-Lasttrennleiste Gr. 00
Ersatzteil
Mehr
33645
000A
Blendenauflageverlängerung stirnseitig
für Frontabdeckungen
Größe 00
Mehr
33653
000A
rückseitiger Berührungsschutz
für Anschlussbereich
Größe 00
Mehr
33642
000A
Meldeschalter
Wechsler 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®185Power Speed Größe 00, 1, 2, 3
Mehr
