NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00 (33623000A)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33623 000A

QUADRON 185Power Speed

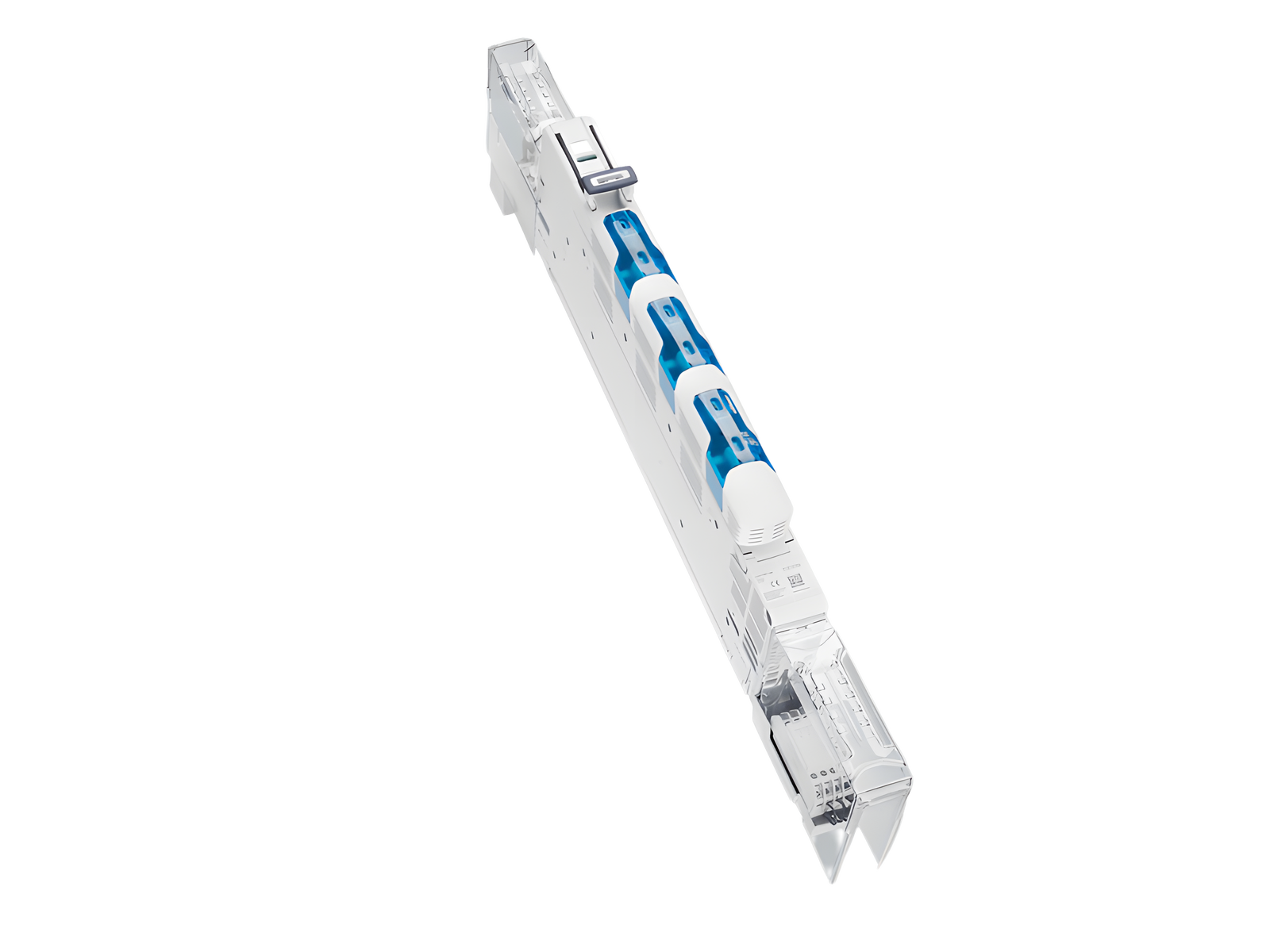

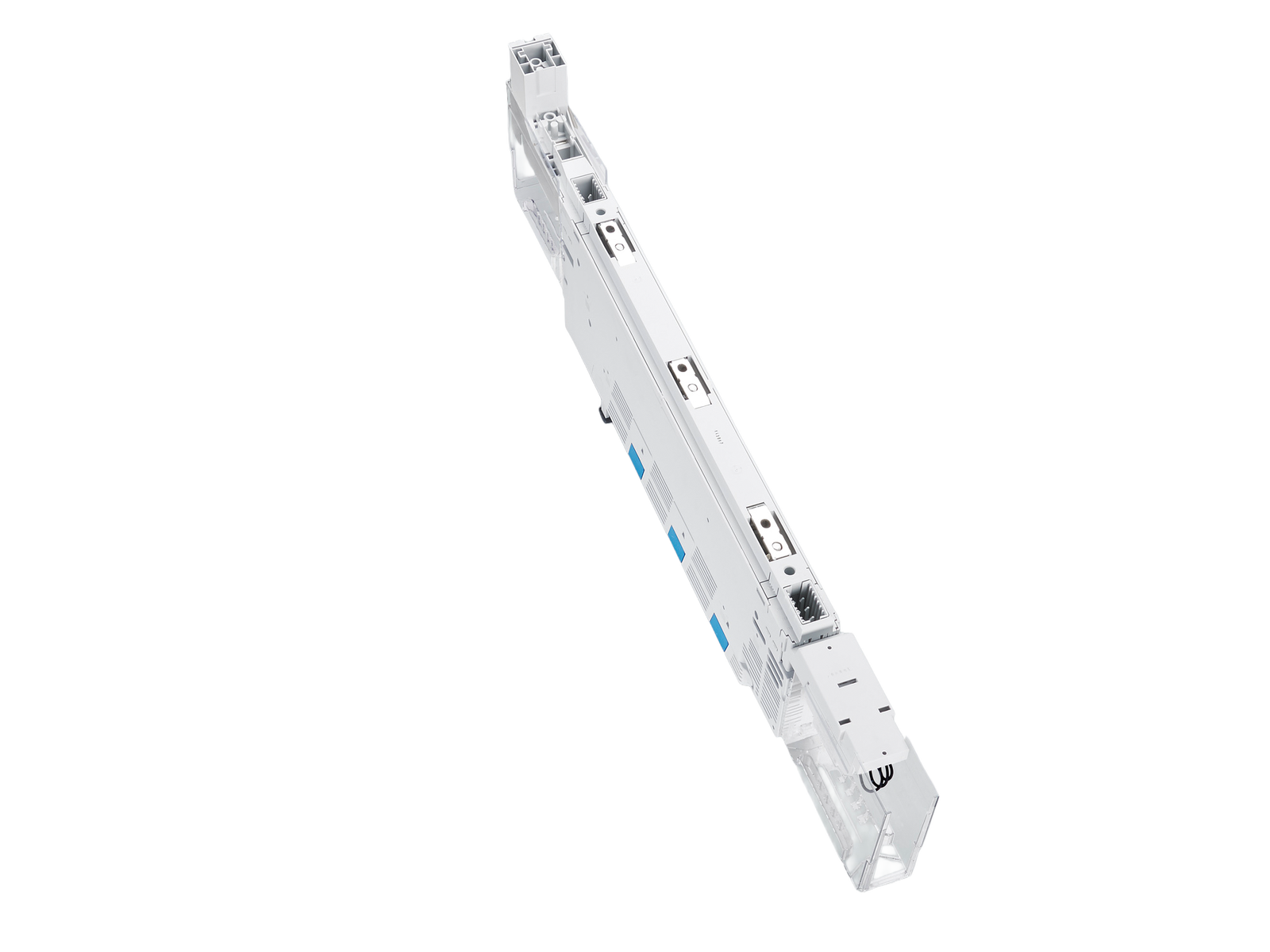

NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00

flache Version, Anschluss oben M8

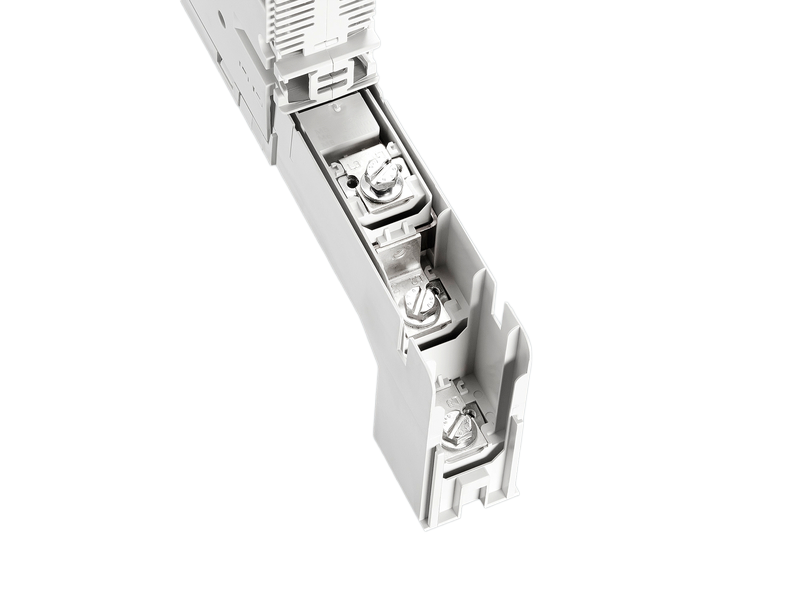

Schraubkontaktierung, mit Sicherungsüberwachung

bedienerunabhängiges Schalten (Sprungschaltwerk)

für Sammelschienen 30, 40, 60, 80, 100, 120 x 10

nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen

nicht mehr lieferbar

System

185Power

Produktvorteile

Bei geöffnetem Deckel sind alle berührbaren Teile spannungsfrei

Bedienerunabhängiges Schalten

Deckel abschließbar mit Doppelbartschloss

Mischverbau mit allen Komponenten 185 Power

Plombierbar im ein- und ausgeschalteten Zustand

Im ausgeschalteten Zustand mit bis zu 3 Bügelschlössern abschließbar

Produktgruppe 18
Untergruppe 52
VE 1
EAN 4021267336233
ETIM 5.0 EC001046
ETIM 8.0 EC001046

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Approbationen

IEC (CB)

Typnummer: QS185-00

EAC Typ: NH

Technische Daten

für Sicherungseinsätze Baugröße: NH 000, NH 00
Sicherungen nach Standard: IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung: 12 W
Anforderung an Kontaktstücke: Sicherungseinsätze mit versilberten Kontaktstücken empfohlen
bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten
Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Elektrische Werte IEC
Bemessungsstrom (IEC): 160 A
Bemessungsspannung (IEC) AC: 400 V
Bemessungsisolationsspannung Ui AC: 400 V
Bemessungsstossspannung Uimp: 4 kV
Gebrauchskategorie AC (IEC 60947-3):

AC-23B 160A/400V
AC-23B 125A/400V
Bed. Kurzschlussstrom mit Sicherungen (AC): 100 kA / 400 V
120 kA / 400 V
ermittelt mit Sicherungen der Betriebsklasse: gG

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 35,2 W.

(Bei voller Belastung beträgt die Leistungsabgabe 55,0 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur   Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.
min. zul. Betriebstemperatur -25°C
max. zul. Betriebstemperatur 55°C
min. zul. Temp. für Transp. und Lagerung -25°C
Der Einsatz von Trennmessern ist nicht freigegeben. Die in dieser Produktbeschreibung angegebenen Bemessungswerte gelten ausschließlich für den Einsatz von Sicherungen.
Abstand zu geerdeten Teilen = 0mm bei 120kA
Besondere Betriebsbedingungen gemäß IEC / EN 61439-1 können zu Fehlauslösungen von Meldeschaltern oder Sicherungsüberwachungen führen. Die vorliegenden Betriebsbedingungen sind dementsprechend bei der Auswertung der Meldesignale zu berücksichtigen.
Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig
Mechanische Werte
B x H x T: 50 x 883 x 222
Gewicht: 448,0 kg/100
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Schutzart frontseitig: IP30

Anwendungshinweise

Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur   Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.

Verwendete Variante der Sicherungsüberwachung: IL9075.12/010
Eigenschaften: 2 Wechsler, Speicherverhalten einstellbar, Fernreset möglich, Arbeitsstromprinzip
zul. Verlustleistung der verwendeten Sicherung: 12 W
Anforderung an Kontaktstücke: Sicherungseinsätze mit versilberten Kontaktstücken empfohlen
bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten

Links (Preise, CAD Daten)

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| Sicherungsüberwachung

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext GAEB90 (*.d81)
