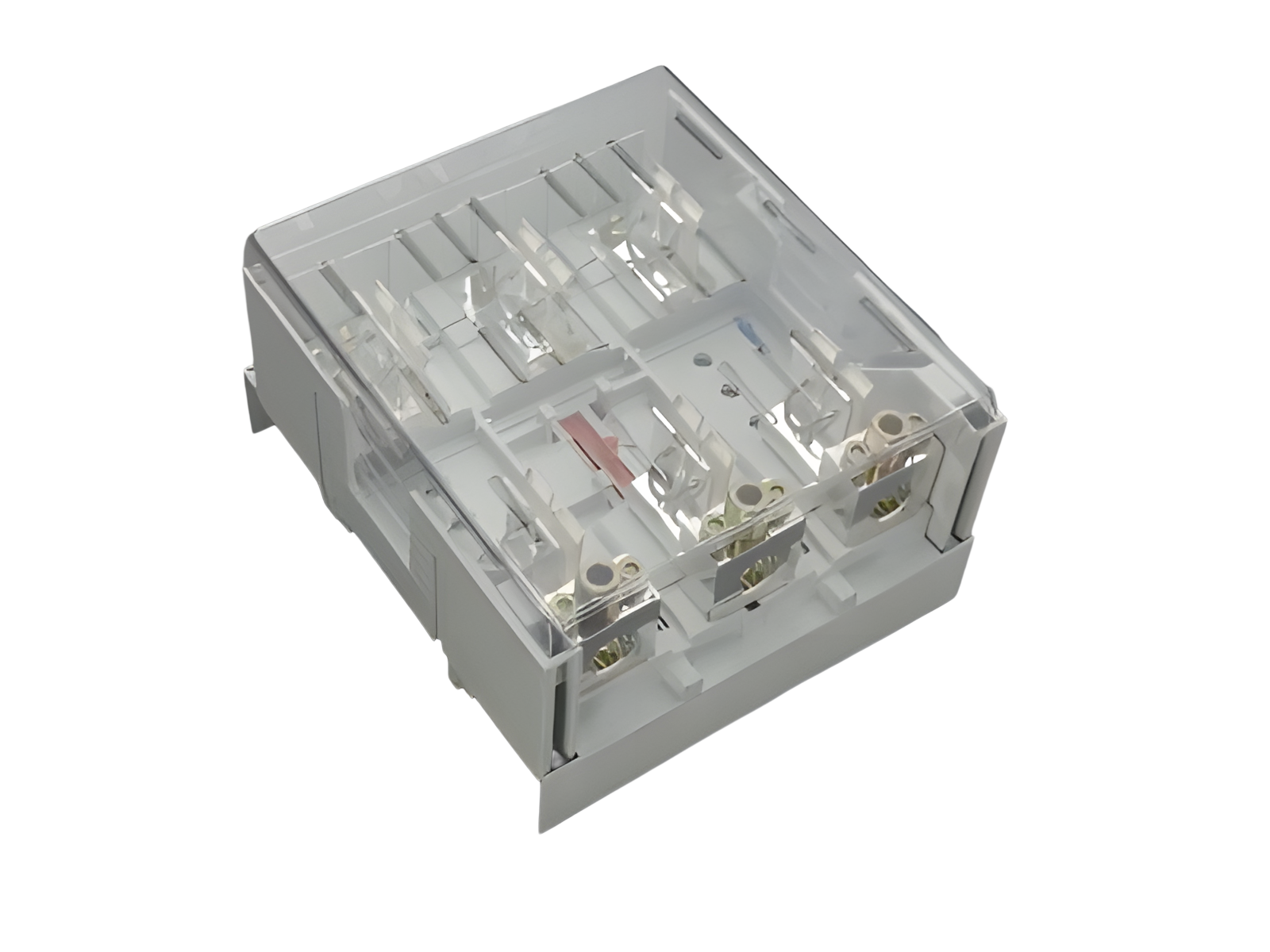

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33311000
QUADRON®60Classic
Reiter-Sicherungshalter Class J
für Sicherungen Class J 225 - 400 A (54x181)
3P, mit Rahmenklemme
Anschluss oben oder unten
für Sammelschienen 30 x 10 und Profilschienen
System
60Classic
Produktvorteile
das Produkt ist basierend auf der UL-Zulassung in Katagorie IZLT2 ebenfalls in Kategorie NMTR gelistet (file E123577)
| Produktgruppe | 16 |
| Untergruppe | 33 |
| VE | 1 |
| EAN | 4021267333119 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
UL 4248-8
UL 4248-1
Approbationen
CSA , UL
for UL feeder circuits >250V
Typnummer: JC400B
UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com
UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com
UL file 2: E123577, UL category+ (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
| für Sicherungseinsätze Baugröße: | Class J 400 A |
| Sicherungen nach Standard: | UL 248-8 |
| zul. Verlustleistung der verwendeten Sicherung: | 38 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H |
Elektrische Werte
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 30.0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 46.8 W.)
| Angaben UL | |
| Standards | |
|
UL 4248-8
UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 400 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Bemessungsspannung (UL) DC: | 600 V |
| für Leitungen UL: | Cu 75°C |
| SCCR: | 65 kA |
| Mechanische Werte | |
| B x H x T: | 256 x 285 x 122 |
| Gewicht: | 690.0 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 30 x 10 und Profilschienen |
| Klemmstellen | |
| Nicht geeignet für Aluminiumleiter ! | |
| Querschnitt min. UL: | AWG 4 |
| Querschnitt max. UL: | MCM 600 |
| für Leitungen UL: | Cu 75°C |
|
Buchsenklemme, Klemmraum 23,0 mm Durchmesser |
|
| Nicht geeignet für Aluminiumleiter ! | |
|
Hinweise |
Berührungsschutz durch aufsteckbare Abdeckungen. |
| zul. Verlustleistung der verwendeten Sicherung: | 38 W |
| for UL feeder circuits >250V | |
