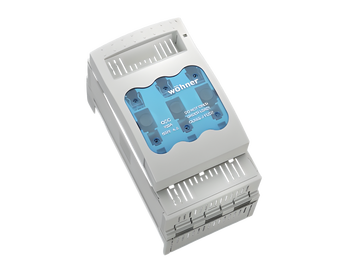

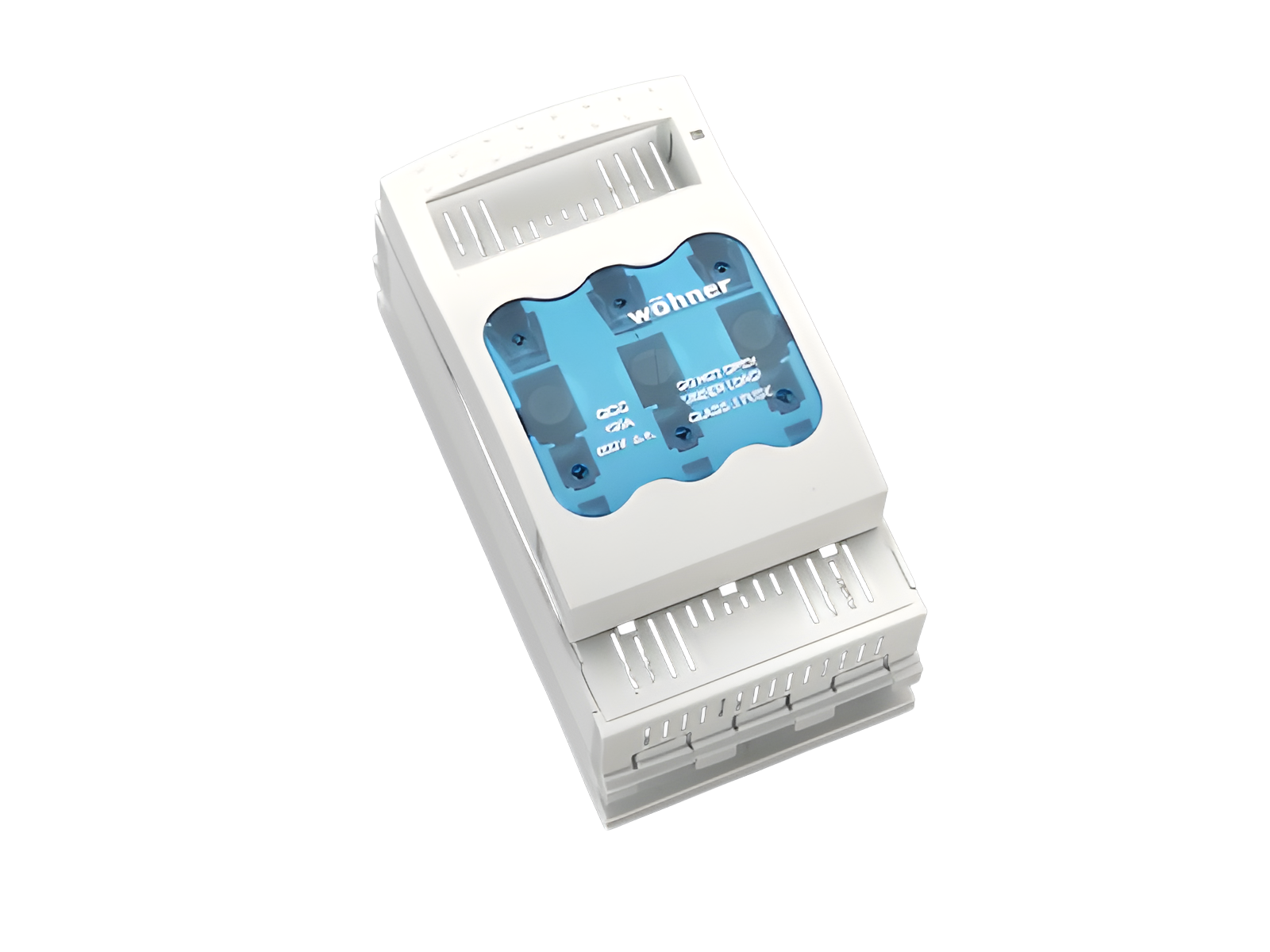

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33408 000
QUADRON®Panel
Halter für zylindrische Sicherungen
Baugröße Class J 100 A
Class J / 3P, Rahmenklemme
100 A / 600 V (29x118)
für Montageplatte
System
Panel
| Produktgruppe | 16 |
| Untergruppe | 09 |
| VE | 1 |
| EAN | 4021267334086 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
UL 4248-8
UL 4248-1
Approbationen
UL
for UL feeder circuits >250V
Typnummer: QCC-ClassJ100A
UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com
| für Sicherungseinsätze Baugröße: | Class J 100 A |
| Sicherungen nach Standard: | UL 248-8 |
| zul. Verlustleistung der verwendeten Sicherung: | 10 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H |
Elektrische Werte
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 5.3 W.
(Bei voller Belastung beträgt die Leistungsabgabe 8.3 W.)
| für Class J Sicherungen 70 - 100A nach UL 248-8 (29x118) |
| Angaben UL | |
| Standards | |
|
UL 4248-8
UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 100 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Bemessungsspannung (UL) DC: | 600 V |
| für Leitungen UL: | Cu 75°C |
| SCCR: | 200 kA |
| Mechanische Werte | |

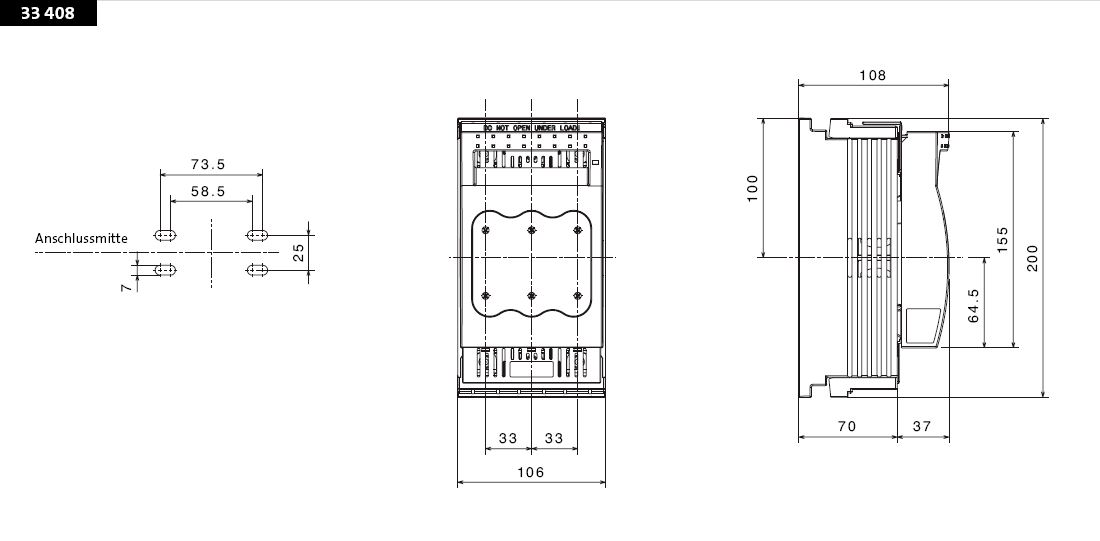

| B x H x T: | 106 x 200 x 135 |
| Gewicht: | 107.0 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für Montageplatte |
| Klemmstellen | |
| Nicht geeignet für Aluminiumleiter ! | |
| Querschnitt min. UL: | AWG 14 |
| Querschnitt max. UL: | AWG 2/0 |
| für Leitungen UL: | Cu 75°C |
|
AWG 12 - AWG 2/0 stranded (mehrdrähtig), entspricht 3,3 - 67,4 mm² |
|
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 10 W |
| for UL feeder circuits >250V | |
