Halter für zylindrische Sicherungen (33408)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33408000

QUADRON®Panel

Halter für zylindrische Sicherungen

Class J / 3P, Rahmenklemme

100 A / 600 V

für Montageplatte

System

Panel

Produktgruppe 16
Untergruppe 09
VE 1
EAN 4021267334086
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Zulassungen

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Approbationen

UL

for UL feeder circuits >250V

Typnummer: QCC-ClassJ100A

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com

Technische Daten

für Sicherungseinsätze Baugröße: Class J 100 A
Sicherungen nach Standard: UL 248-8
zul. Verlustleistung der verwendeten Sicherung: 10 W
Angaben IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

Elektrische Werte

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 5,3 W.

(Bei voller Belastung beträgt die Leistungsabgabe 8,3 W.)

für Class J Sicherungen 70 - 100A nach UL 248-8 (29x118)
Angaben UL
Standards
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Elektrische Werte UL
Bemessungsstrom (UL): 100 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz
Bemessungsspannung (UL) DC: 600 V
für Leitungen UL: Cu 75°C
SCCR: 200 kA
Mechanische Werte

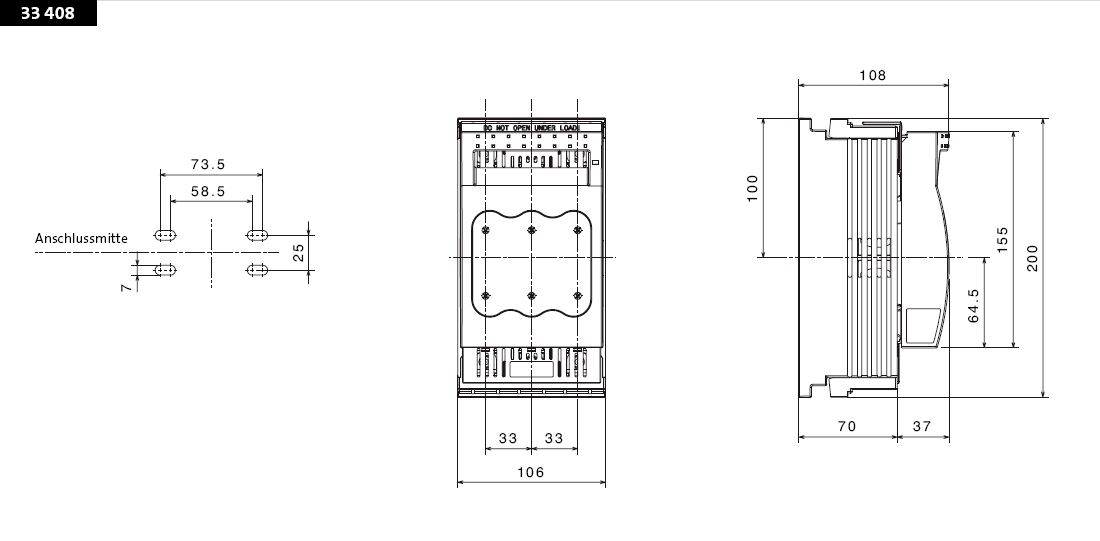

B x H x T: 106 x 200 x 135
Gewicht: 107,0 kg/100
Poligkeit: 3-polig
Befestigung: für Montageplatte
Klemmstellen
Nicht geeignet für Aluminiumleiter !

Querschnitt min. UL: AWG 14
Querschnitt max. UL: AWG 2/0
für Leitungen UL: Cu 75°C


AWG 12 - AWG 2/0 stranded (mehrdrähtig), entspricht 3,3 - 67,4 mm²
AWG 14 - AWG 10 solid (eindrähtig), entspricht 2,1 - 5,3 mm²

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
zul. Verlustleistung der verwendeten Sicherung: 10 W
for UL feeder circuits >250V
