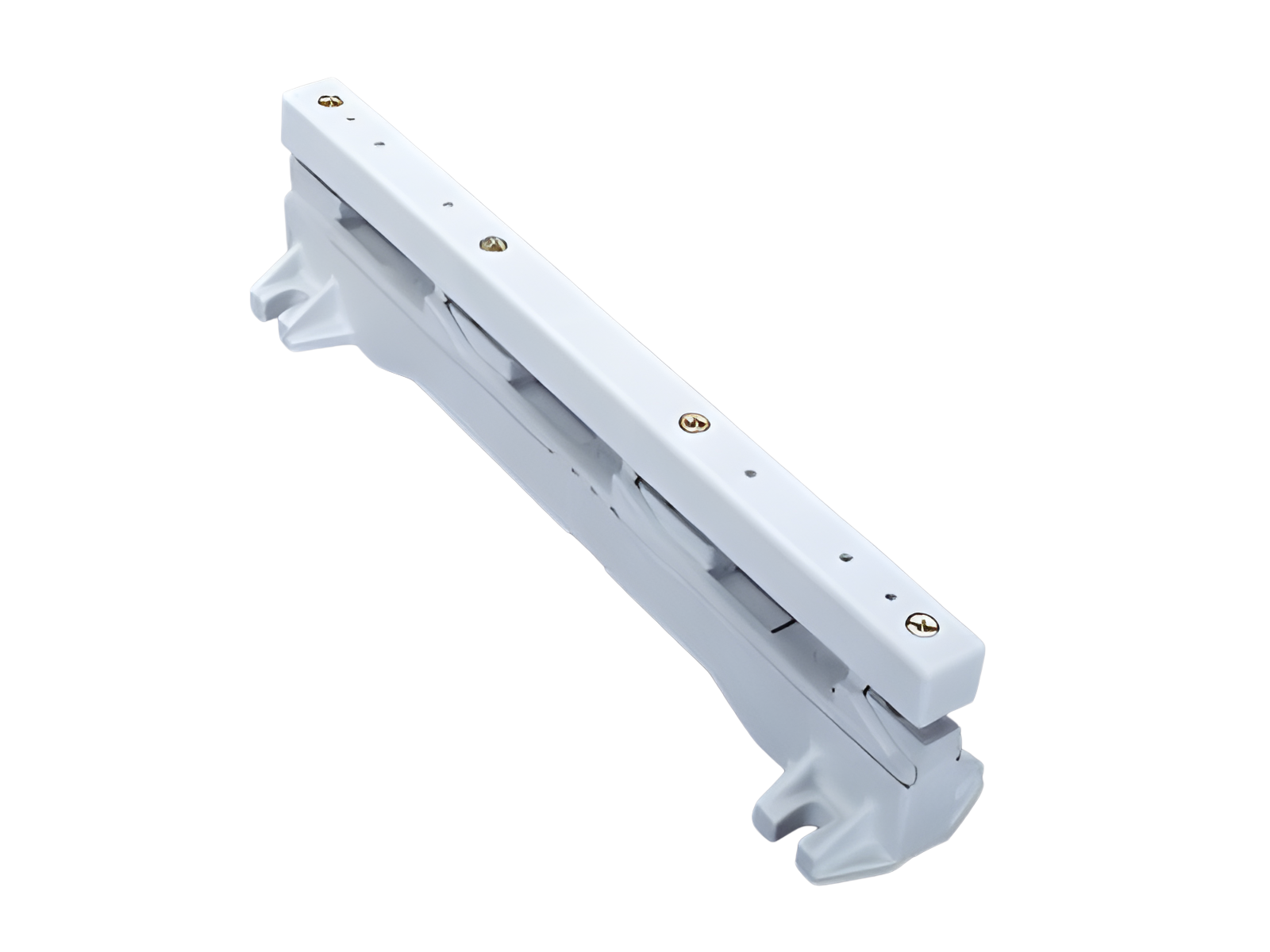

Universal-Sammelschienenträger (01479)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01479000

Universal-Sammelschienenträger

für ungebohrte Flachschienen 30, 40, 50, 60  x  10

für Sammelschienen 30, 40, 50, 60 x 10

System

100Energy

Produktvorteile

Typgeprüft bei 600mm Schienenträgerabstand und Sammelschiene 60 x 10 mit außenliegenden Anschraublöchern
auch als Mittelträger verwendbar.

Produktgruppe 06
Untergruppe 21
VE 4
EAN 4021267014797
Katalogseite 2015 : 3.1
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Zulassungen

Standards

IEC 61439-1:2011

Approbationen

EAC

EAC Typ: SB

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2011
Elektrische Werte IEC
Bemessungsspannung (IEC) AC: 800 V
Bemessungsisolationsspannung Ui AC: 1000 V
Bemessungsstossspannung Uimp: 8 kV
Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0.0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0.0 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) DC: 1500 V
Kurzschlussfestigkeit IEC / EN :
Ipk max. = 85 kA (Sammelschiene 60x10, 2 Schienenträger im Abstand von 300 mm)
weitere Werte im Kurzschlussfestigkeitsdiagramm
Mechanische Werte
B x H x T: 62 x 320 x 70
Gewicht: 47.1 kg/100
Poligkeit: 3-polig
für Sammelschienen: 30, 40, 50, 60 x 10

Anzugsdrehmomente der Schrauben: 4 Nm
