for UL feeder circuits >250V

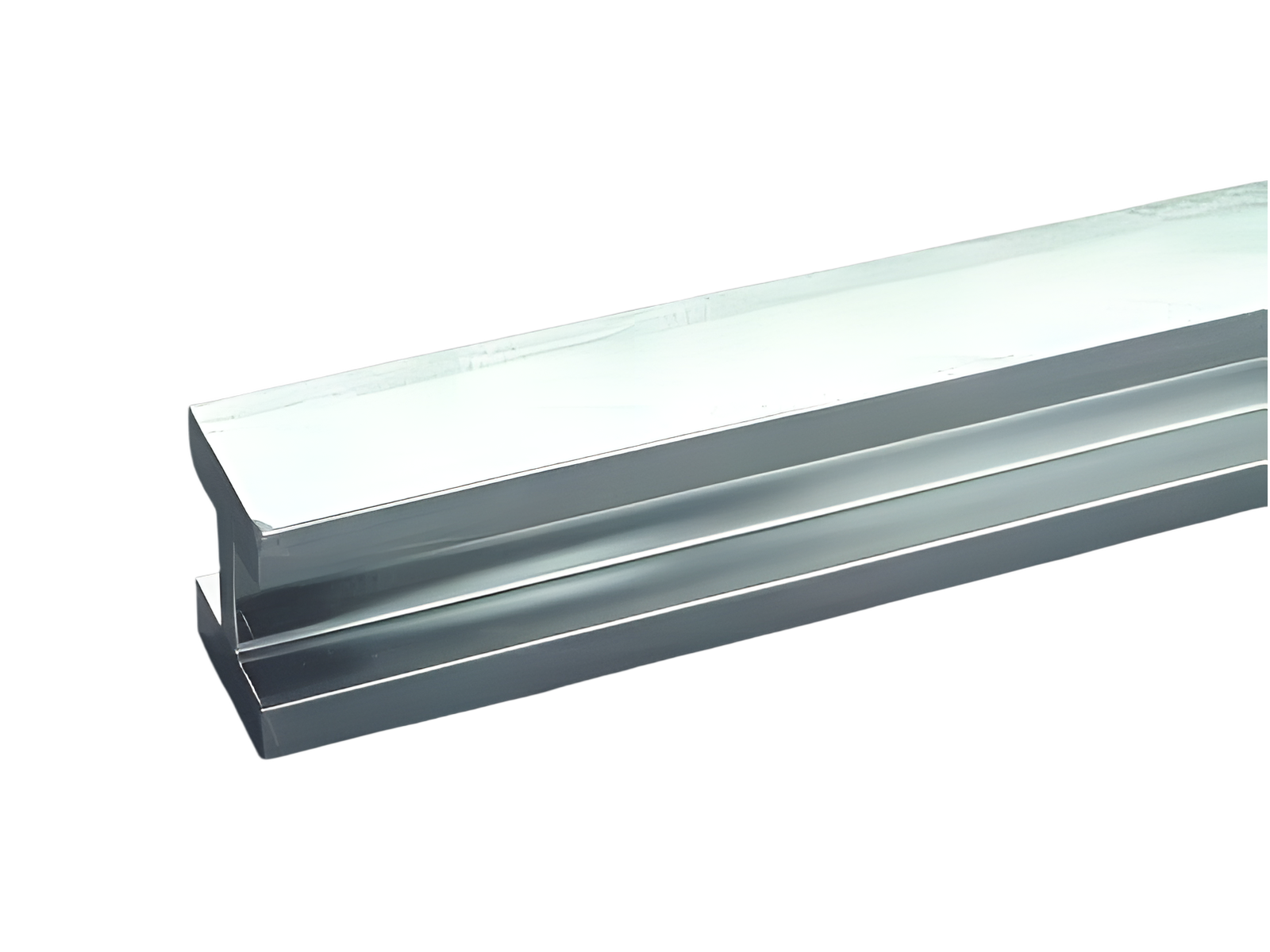

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01190 000
Doppel-T-Profilschiene 720 mm²
Material: Kupfer Cu-ETP (Nr. CW004A) nach EN 13601 (99,9% Kupfer), Festigkeitsklasse R300 (300 N/mm²)
Länge 3,60 m, verzinnt
System
60Classic, Zentraleinspeisung
Produktvorteile
Durch verzinnte Cu-Schienen reduziert sich der Aufwand zur Vorbereitung der Kontaktstellen wesentlich.
Die Cu-Sammelschienen werden vor aggressiven Medien effektiv geschützt.
| Produktgruppe | 06 |
| Untergruppe | 91 |
| VE | 1 |
| EAN | 4021267011901 |
| ECLASS 6.1 | 27370303 |
| ECLASS 7.1 | 27370303 |
| ETIM 4.0 | EC001522 |
| ETIM 5.0 | EC001522 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
CSA , UL
for UL feeder circuits >250V
Typnummer: H720-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
Elektrische Werte
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 174.7 W.
(Bei voller Belastung beträgt die Leistungsabgabe 273.0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Strom bei 55 K: | 1600 A |
| Diagramm Strombelastbarkeit (IEC) |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| unter Beachtung der zulässigen Erwärmung unter den konkreten Einbaubedingungen ist nach UL folgende Belastung möglich (file E197039) | |
| max. Belastbarkeit entsprechend UL 508: | 1400 A |
| Für die Anwendung sind die Bemessungsspannungen des verwendeten Schienenträgers zu beachten. | |
| Mechanische Werte | |
| B x H x T: | 3600 x 30 x 40 |
| Gewicht: | 2334.0 kg/100 |
| Querschnitt: | 720 mm² |
Kantenradius 0,5
| Für die Anwendung sind die Isolationseigenschaften des verwendeten Schienenträgers zu beachten. | |
|
siehe Produktbeschreibung des verwendeten Schienenträgers |
|
| for UL feeder circuits >250V |
