NH-Sicherungsleiste 250 A (33706)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33706000A

QUADRON^®185Power

NH-Sicherungsleiste 250 A

Größe 1

Schraube M12

für Sammelschienen 30, 40, 60, 80, 100, 120 x 10

System

185Power

Produktgruppe	12
Untergruppe	33

VE	1
EAN	4021267337063

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Zulassungen

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Typnummer: QU185-1-O

Technische Daten

für Sicherungseinsätze Baugröße:	NH 1
Sicherungen nach Standard:	IEC / HD 60269-2

Angaben IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Elektrische Werte IEC
Bemessungsstrom (IEC):	250 A
Bemessungsspannung (IEC) AC:	690 V

Bemessungsstossspannung U_imp:

12 kV

Kurzschlussstromfestigkeit bei Schutz durch Sicherungen:

50 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 19.2 W.

(Bei voller Belastung beträgt die Leistungsabgabe 30.0 W.)

zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) AC:

1000 V

für Sicherungseinsätze IEC 60269-2 / DIN VDE 0636-201 Gr. 1 bis 23 W Verlustleistung

Mechanische Werte
B x H x T:	100 x 670 x 173
Gewicht:	365.0 kg/100
für Sammelschienen:	30, 40, 60, 80, 100, 120 x 10

Stromwandler in Gerät integrierbar:	ja
Stromwandler in Wandlermodul integrierbar:	ja

Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, Durchmesser 13mm, bohrungslos mit Klemmbügel
Anschluss:
Schraubanschluss M12

Klemmstellen

Schraube M12 : Md 30 Nm

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Zubehör

33759000A
Grifflaschenabdeckung
für 33706, 33707, 33708
Größe 1-3
Mehr

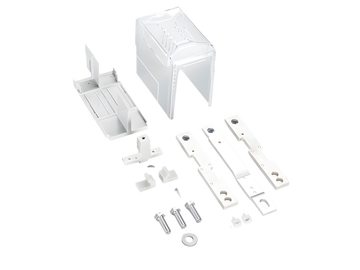

33762000A
Universal-Stromwandlermodul
zum Anbau im Anschlussbereich
Größe 1 - 3
Mehr

33736000A
Rahmenklemme
für Cu / Al 120 - 300 mm²
Größe 1-3
Mehr

33735000A
Rahmenklemme
für Cu / Al 70 - 240 mm²
Größe 1-3
Mehr

33738000A
CrossLink®-Klemmbügel
für CrossLink® berührungsgeschütztes Sammelschienensystem
Größe 1 - 3
Mehr

33740000A
Klemmbügel
für Sammelschienensystem ohne Systemabdeckung
Größe 1 - 3
Mehr

33733000A
Anschlussraumabdeckung
universell für NH-Leisten Gr. 1 - 3 und Anschlussleiste 800 A
Größe 1-3
Mehr

33761000A
Rückseitiger Berührungsschutz
Hintergreifschutz für Phase L1
Mehr

33768000A
Steckerträger mit Tragschiene
für Wandlerverdrahtung
Größe 1 - 3
Mehr

33769000A
Geräteträger mit Tragschienen
für Si.-Überw. und Wandlerverdr.
Größe 1 - 3
Mehr

37212000A
Stromwandler 200 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37213000A
Stromwandler 250 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37219000A
Stromwandler 200 A / 5 A
1,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37220000A
Stromwandler 250 A / 5 A
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37226000A
Stromwandler 250 A / 5 A
1,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37232000A
Stromwandler 200 A / 5 A, mit Konformitätserklärung
1,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37233000A
Stromwandler 250 A / 5 A, mit Konformitätserklärung
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37236000A
Stromwandler 250 A / 5 A, mit Konformitätserklärung
1,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37289000A
Meßwandler 200 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37290000A
Meßwandler 250 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37296000A
Meßwandler 200 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37297000A
Meßwandler 250 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37303000A
Meßwandler 200 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

https://pim.woehner.de/DE/CH/1000158282

Finden Sie Ihren Ansprechpartner

Zur Kontaktseite

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Bestell-Hotline (Deutschland)
+49 9563 751 125
order@woehner.de

Technik-Hotline (Deutschland)
+49 9563 751 508
support@woehner.de
