NH-Sicherungsleiste 250 A (33706)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33706000A

QUADRON®185Power

NH-Sicherungsleiste 250 A

Größe 1

Schraube M12

für Sammelschienen 30, 40, 60, 80, 100, 120 x 10

System

185Power

Produktgruppe 12
Untergruppe 33
VE 1
EAN 4021267337063
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Zulassungen

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Typnummer: QU185-1-O

Technische Daten

für Sicherungseinsätze Baugröße: NH 1
Sicherungen nach Standard: IEC / HD 60269-2
Angaben IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Elektrische Werte IEC
Bemessungsstrom (IEC): 250 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsstossspannung Uimp: 12 kV
Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: 50 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 19,2 W.

(Bei voller Belastung beträgt die Leistungsabgabe 30,0 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) AC: 1000 V

für Sicherungseinsätze IEC 60269-2 / DIN VDE 0636-201 Gr. 1 bis 23 W Verlustleistung

Mechanische Werte
B x H x T: 100 x 670 x 173
Gewicht: 365,0 kg/100
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Stromwandler in Gerät integrierbar: ja
Stromwandler in Wandlermodul integrierbar: ja

Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, Durchmesser 13mm, bohrungslos mit Klemmbügel
Anschluss:
Schraubanschluss M12

Klemmstellen


Schraube M12 :
Md 30 Nm

Links

Downloads

Zubehör

33759000A
Grifflaschenabdeckung
für 33706, 33707, 33708
Größe 1-3
Mehr

33762000A

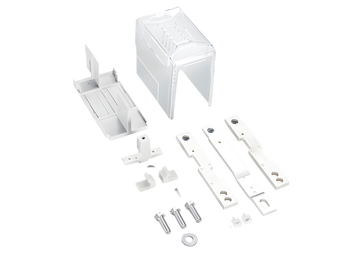

Universal-Stromwandlermodul
zum Anbau im Anschlussbereich
Größe 1 - 3
Mehr

33736000A
Rahmenklemme
für Cu / Al 120 - 300 mm²
Größe 1-3
Mehr

33735000A
Rahmenklemme
für Cu / Al 70 - 240 mm²
Größe 1-3
Mehr

33738000A
CrossLink®-Klemmbügel
für CrossLink® berührungsgeschütztes Sammelschienensystem
Größe 1 - 3
Mehr

33740000A
Klemmbügel
für Sammelschienensystem ohne Systemabdeckung
Größe 1 - 3
Mehr

33733000A
Anschlussraumabdeckung
universell für NH-Leisten Gr. 1 - 3 und Anschlussleiste 800 A
Größe 1-3
Mehr

33761000A

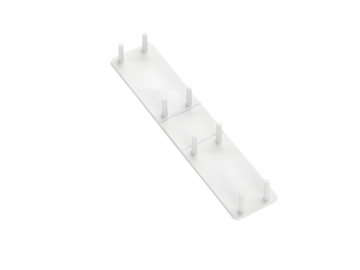

Rückseitiger Berührungsschutz
