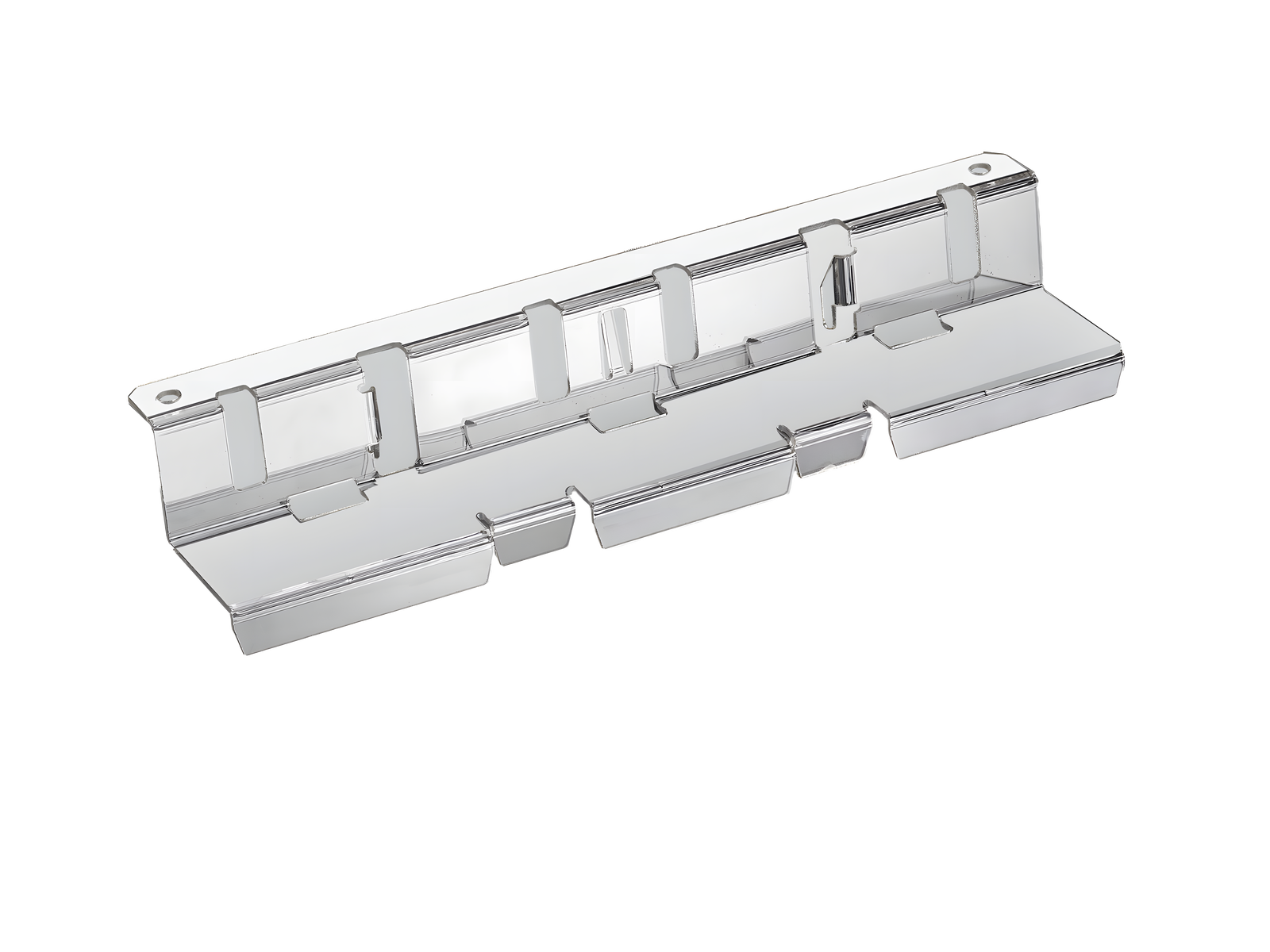

Berührungsschutzabdeckung IP20 (rückseitig) (32704)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32704000A

Berührungsschutzabdeckung IP20 (rückseitig)

für alle Adaptertypen

System

185Power

Produktgruppe 05
Untergruppe 57
VE 1
EAN 4021267327040
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Zulassungen

Standards

IEC 61439-1:2020

Typnummer: C185-E

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Reduktion der elektrischen Werte des Leistungsschalters um 5%
Mechanische Werte
B x H x T: 300 x 55 x 67
Gewicht: 9.0 kg/100
Poligkeit: 3-polig

Anwendungshinweise

Kurzschlussfestigkeit: entfällt, da das Produkt keine stromführenden Teile beinhaltet oder trägt bzw. im Kurzschlussfall nicht beansprucht wird

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Verwendung

32809000A
EQUES®185Power
Sammelschienenadapter 1440 A
300 x 652, Verbindung oben, Schraubkontaktierung
für: GE FK1600, Legrand DPX³ 1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32753000A
EQUES®185Power
Sammelschienenadapter 1150 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Siemens 3VL7 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32757000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32749000A
EQUES®185Power
Sammelschienenadapter 1150 A
300 x 652, Phasendrehung
Verbindung zum System unten
für: Siemens 3VL7 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr

32766000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32756000A
EQUES®185Power
Sammelschienenadapter 1450 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32769000A
EQUES®185Power
Sammelschienenadapter 630 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Siemens 3VL5 (630 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32719000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32765000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32776000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32758000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric NS630B, NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32754000A
EQUES®185Power
Sammelschienenadapter 720 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Siemens 3VL6 (630 A, 800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32772000A
EQUES®185Power
Sammelschienenadapter 1150 A
300 x 675, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VL7 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr

32785000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32721000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32737000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32775000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32761000A
EQUES®185Power
Sammelschienenadapter 1440 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32807000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32718000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32784000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32734000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32777000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric NS630B, NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32720000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Schneider Electric NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32731000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32808000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32722000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32703000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Siemens 3VL7 (1000 A, 1250 A), 3VL8 (1600 A)
Auslaufartikel
Mehr

32787000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Eaton NZM4 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32726000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32702000A

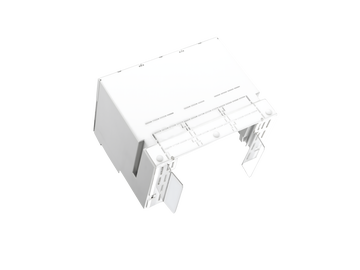

Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Schneider Electric NS630B, NS800, NS1000, NS1250, NS1600
Mehr

32755000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Siemens 3VL7 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32709000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32701000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Eaton NZM4, GE FK1600, Legrand DPX³ 1600
Mehr

32770000A
EQUES®185Power
Sammelschienenadapter 630 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VL5 (630 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr

32729000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32797000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32708000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32747000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric NS630B, NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32796000A
EQUES®185Power
Sammelschienenadapter 630 A
300 x 675, Verbindung unten, Klemmkontaktierung
für: Siemens 3VL5 (630 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32774000A
EQUES®185Power
Sammelschienenadapter 650 A
300 x 675, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VL6 (630 A, 800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr

32763000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32780000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32781000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32700000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: ABB Tmax T6, T7, Emax E2, Siemens 3VA27
Mehr

32724000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32723000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32752000A
EQUES®185Power
Sammelschienenadapter 1550 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32764000A
EQUES®185Power
Sammelschienenadapter 1500 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32762000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32773000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 675, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VL7 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr

32707000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32779000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32789000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Eaton NZM4 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32771000A
EQUES®185Power
Sammelschienenadapter 1150 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Siemens 3VL7 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32783000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 675, Verbindung unten, Klemmkontaktierung
für: Siemens 3VL7 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32795000A
EQUES®185Power
Sammelschienenadapter 650 A
300 x 675, Verbindung unten, Klemmkontaktierung
für: Siemens 3VL6 (630 A, 800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr

32725000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32788000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32790000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32733000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32732000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32786000A
EQUES®185Power
Sammelschienenadapter 800 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

32767000A
EQUES®185Power
Sammelschienenadapter 800 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T6, T7, XT6, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32730000A
EQUES®185Power
Sammelschienenadapter 800 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32706000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Siemens 3VL5 (630 A), 3VL6 (630 A, 800 A)
Auslaufartikel
Mehr

32705000A
Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
Mehr

https://pim.woehner.de/DE/CH/1000181316

Finden Sie Ihren Ansprechpartner

Zur Kontaktseite

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Bestell-Hotline (Deutschland)
+49 9563 751 125
order@woehner.de

Technik-Hotline (Deutschland)
+49 9563 751 508
support@woehner.de
