Löschkammer (33918)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33918000

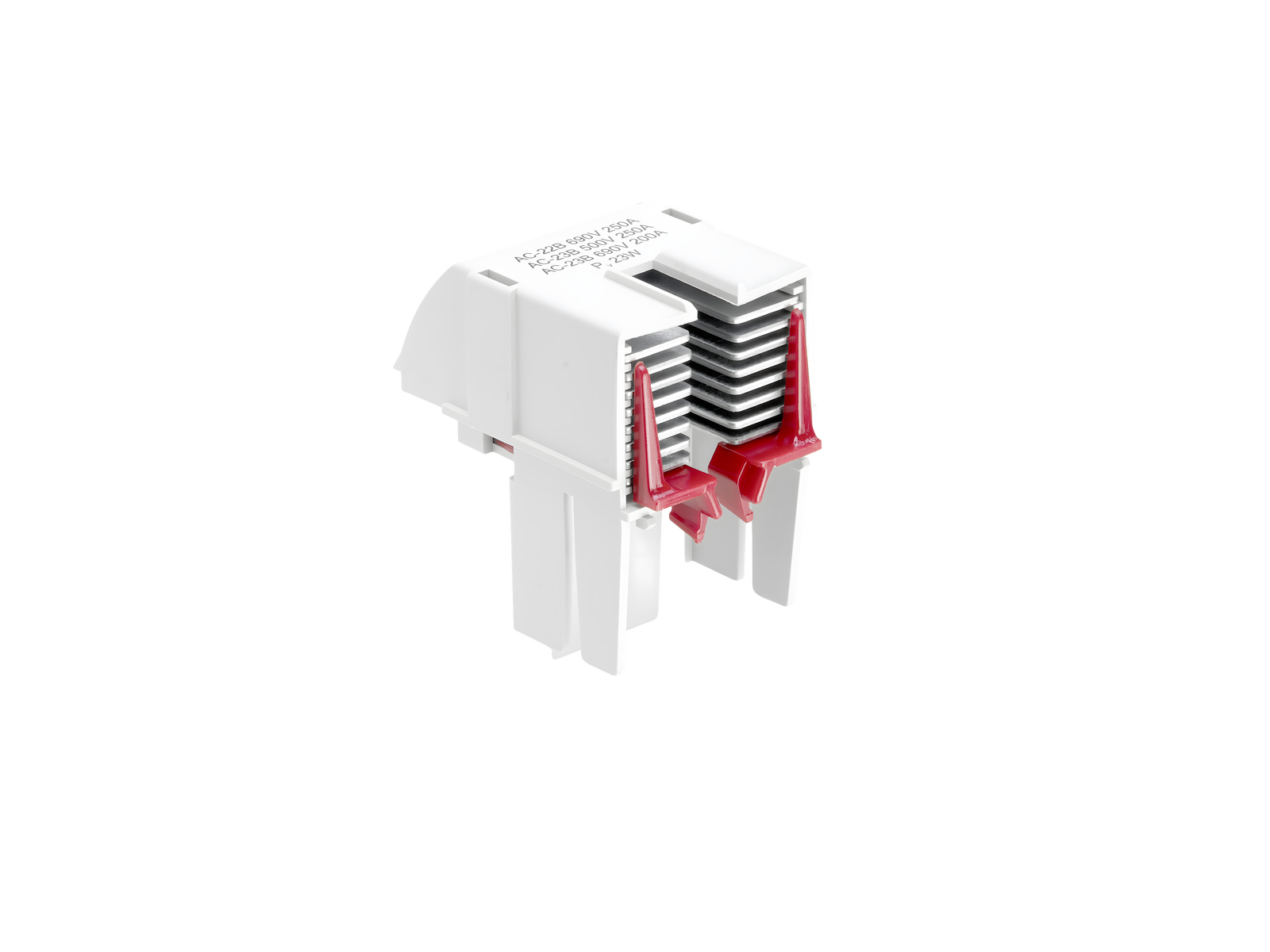

Löschkammer

Nachrüstsatz für höhere Gebrauchskategorie

für QCB-NH1

System

60Classic, 30Compact 3P

Produktgruppe	09
Untergruppe	51

VE	3
EAN	4021267339180

Katalogseite

2020 : 3.24, 6.16

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Approbationen

EAC

EAC Typ: AC-A

Technische Daten

Angaben IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte

Elektrische Werte
Kurzschlussfestigkeit:	durch Hauptprodukt bestimmt

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0.0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0.0 W.)

AC22B(690V,250A), AC23B(500V,250A), AC23B(690V,200A)
DC21B(440V,250A
bei der Ausführung Sicherungsüberwachung ist die Bemessungsbetriebsspannung der Sicherungsüberwachung zu berücksichtigen

Mechanische Werte
Gewicht:	10.7 kg/100

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Metallzuschläge

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| EU-Konformitätserklärung

| Konformitätserklärung UKCA

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Verwendung

33393000
QUADRON^®Panel
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A, Aufbau
Rahmenklemme
Mehr

33600000
QUADRON^®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A
Rahmenklemme
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33330000
QUADRON^®Panel
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A, Aufbau
Schraube M10
mit elektronischer Sicherungsüberwachung
Mehr

33149000
QUADRON^®Panel
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A, Aufbau
Schraube M10
mit elektromechan. Sicherungsüberwachung
Mehr

33201000
QUADRON^®Panel
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A, Aufbau
Schraube M10
Mehr

33160000
QUADRON^®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A
Schraube M10
mit elektromechan. Sicherungsüberwachung
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33325000
QUADRON^®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A
Schraube M10
mit elektronischer Sicherungsüberwachung
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33601000
QUADRON^®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A
Schraube M10
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr
