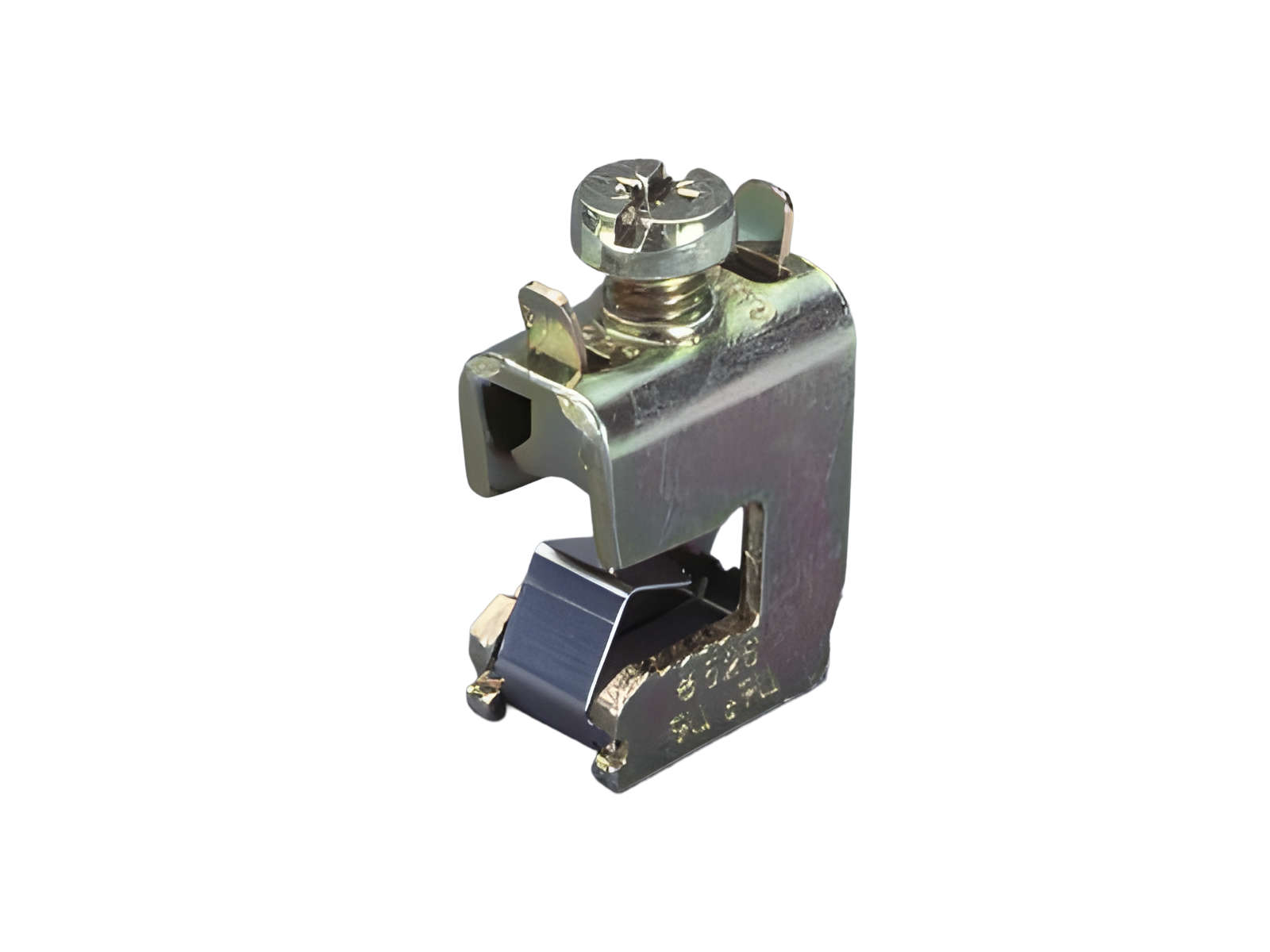

Univ.-Leiteranschluss-Klemme (01290)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01290000

CRITO®

Univ.-Leiteranschluss-Klemme

4 - 35 mm², AWG 12 - 2

für Sammelschienen Flachschienen 10 mm

System

60Classic, 30Compact 3P, 100Energy

Produktvorteile

Klemme mit integrierter Haltefeder, unverlierbarer Klemmschraube und geöffnetem Klemmraum.
Angabe von Nennquerschnitt und Anzugsdrehmoment auf der Klemme vermerkt

Produktgruppe 07
Untergruppe 06
VE 50
EAN 4021267012908
Katalogseite 2020 : 2.2, 3.6
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Zulassungen

Standards

IEC 61439-1:2011
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbationen

CSA , UL , DNV GL , EAC

Typnummer: 526

EAC Typ: TE-U

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2011
IEC 60999-1:1999
IEC 60999-2:2003
Elektrische Werte IEC
Bemessungsstrom (IEC): 115 A
Bemessungsspannung (IEC) AC: 690 V
Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.
Bemessungsstoßstromfestigkeit Ipk max.: 34.9 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) AC: 1000 V
max. zulässige Spannung (IEC) DC: 1500 V
Strombelastbarkeit (IEC) max.: 270 A
Angaben UL
Standards
UL 508
suitable for field-installed conductors
Elektrische Werte UL
Bemessungsstrom (UL): 115 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz
für Leitungen UL: Cu 75°C

Die Eignung für feeder circuits (Einhaltung der erforderlichen feeder spacings) wird durch die Einbaubedingungen bestimmt.

Mechanische Werte
B x H x T: 16 x 29 x 35
Gewicht: 4,7 kg/100
für Sammelschienen: Flachschienen 10 mm
Klemmstellen
Querschnitt min.: 4 mm²
Querschnitt max.: 35 mm²
Klemmraum: 10 x 11
Md min.: 4,8 Nm
Md max.: 7,2 Nm
Nicht geeignet für Aluminiumleiter !
für Leitungen UL: Cu 75°C


4 - 35 mm² / AWG 10 - AWG 2
feindrähtig, direkt geklemmt oder mit Aderendhülse,
Rundleiter eindrähtig und mehrdrähtig,
lam. Cu 3 x 9 x 0,8 oder 6 x 9 x 0,8

(feindrähtig mit Aderendhülse eventuell nicht mit maximalen Querschnitt möglich)

Links

Downloads

Zubehör

01590000

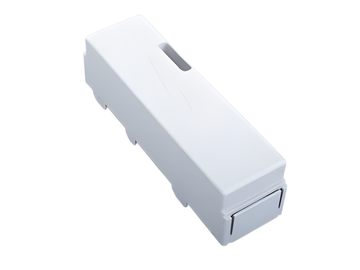

Abdeckkappe, 3-polig
54 mm breit
54 x 200 x 55
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

ähnliche Artikel

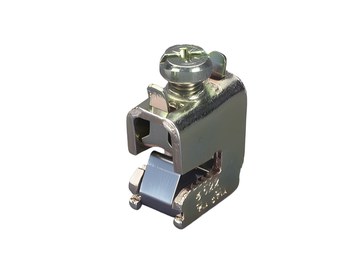

01285000
CRITO®
Univ.-Leiteranschluss-Klemme
4 - 35 mm², AWG 12 - 2
für Sammelschienen: Flachschienen 5 mm
Mehr
