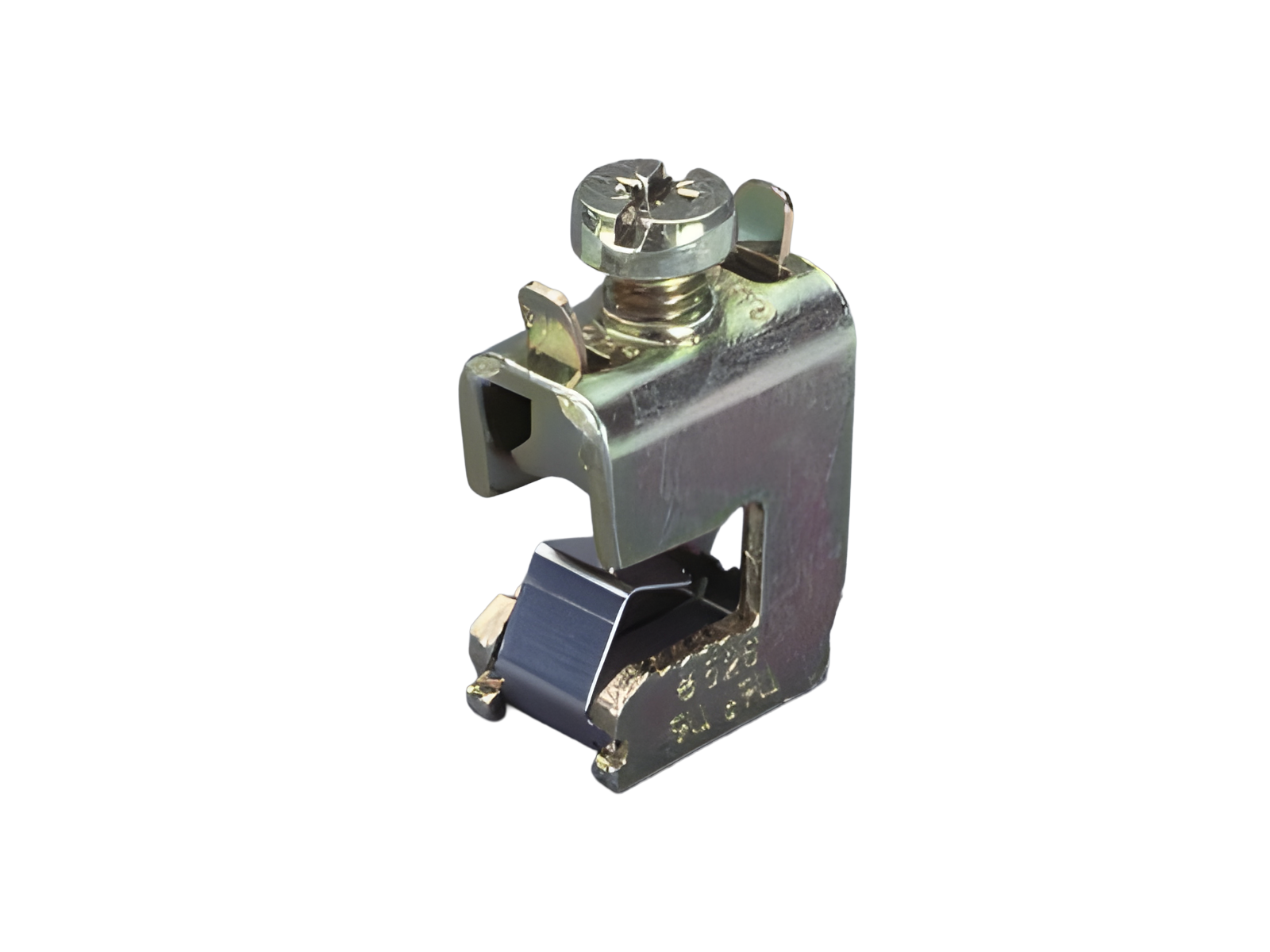

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01290000
CRITO®
Univ.-Leiteranschluss-Klemme
4 - 35 mm², AWG 12 - 2
für Sammelschienen Flachschienen 10 mm
System
60Classic, 30Compact 3P, 100Energy
Produktvorteile
Klemme mit integrierter Haltefeder, unverlierbarer Klemmschraube und geöffnetem Klemmraum.
Angabe von Nennquerschnitt und Anzugsdrehmoment auf der Klemme vermerkt
Produktgruppe | 07 |
Untergruppe | 06 |
VE | 50 |
EAN | 4021267012908 |
ECLASS 6.1 | 27141146 |
ECLASS 7.1 | 27141146 |
ETIM 4.0 | EC000001 |
ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Approbationen
CSA , UL , DNV GL
Typnummer: 526
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
Angaben IEC | |
Standards | |
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
Elektrische Werte IEC | |
Bemessungsstrom (IEC): | 115 A |
Bemessungsspannung (IEC) AC: | 690 V |
Bemessungsstoßstromfestigkeit Ipk max.: | 34.9 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)
zusätzliche Daten IEC | |
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
max. zulässige Spannung (IEC) AC: | 1000 V |
max. zulässige Spannung (IEC) DC: | 1500 V |
Strombelastbarkeit (IEC) max.: | 270 A |
Angaben UL | |
Standards | |
UL 508 |
suitable for field-installed conductors |
Elektrische Werte UL | |
Bemessungsstrom (UL): | 115 A |
Bemessungsspannung (UL) AC: | 600 V |
Bemessungsfrequenz (UL): | 50 / 60 Hz |
für Leitungen UL: | Cu 75°C |
Mechanische Werte | |
B x H x T: | 16 x 29 x 35 |
Gewicht: | 4,7 kg/100 |
für Sammelschienen: | Flachschienen 10 mm |
Klemmstellen | |
Querschnitt min.: | 4 mm² |
Querschnitt max.: | 35 mm² |
Klemmraum: | 10 x 11 |
Md min.: | 4,8 Nm |
Md max.: | 7,2 Nm |
Nicht geeignet für Aluminiumleiter ! | |
für Leitungen UL: | Cu 75°C |
4 - 35 mm² / AWG 10 - AWG 2 |
Nicht geeignet für Aluminiumleiter ! | |
Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
Die Eignung für feeder circuits (Einhaltung der erforderlichen feeder spacings) wird durch die Einbaubedingungen bestimmt. |
