for UL feeder circuits >250V
Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01014000A

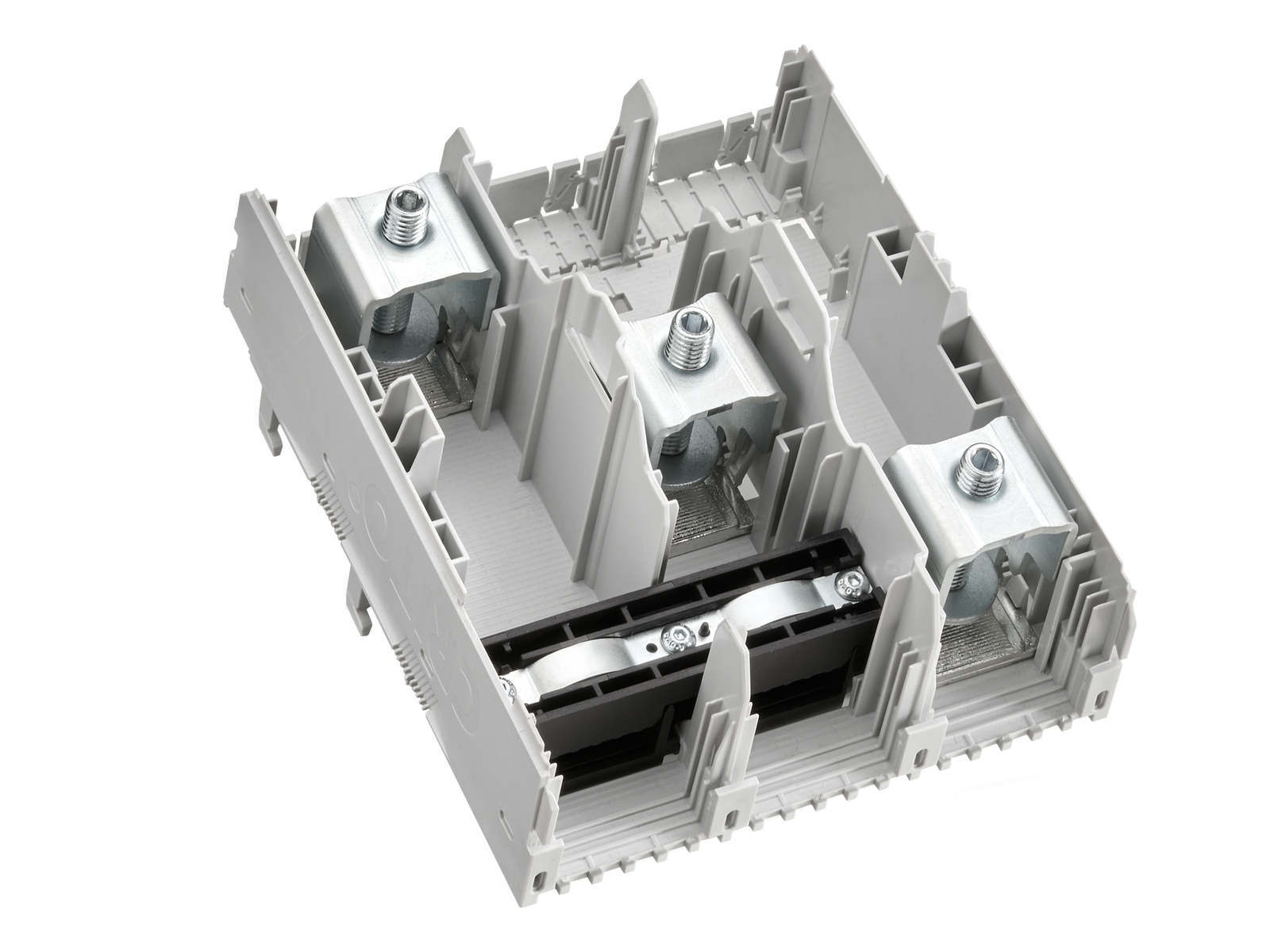

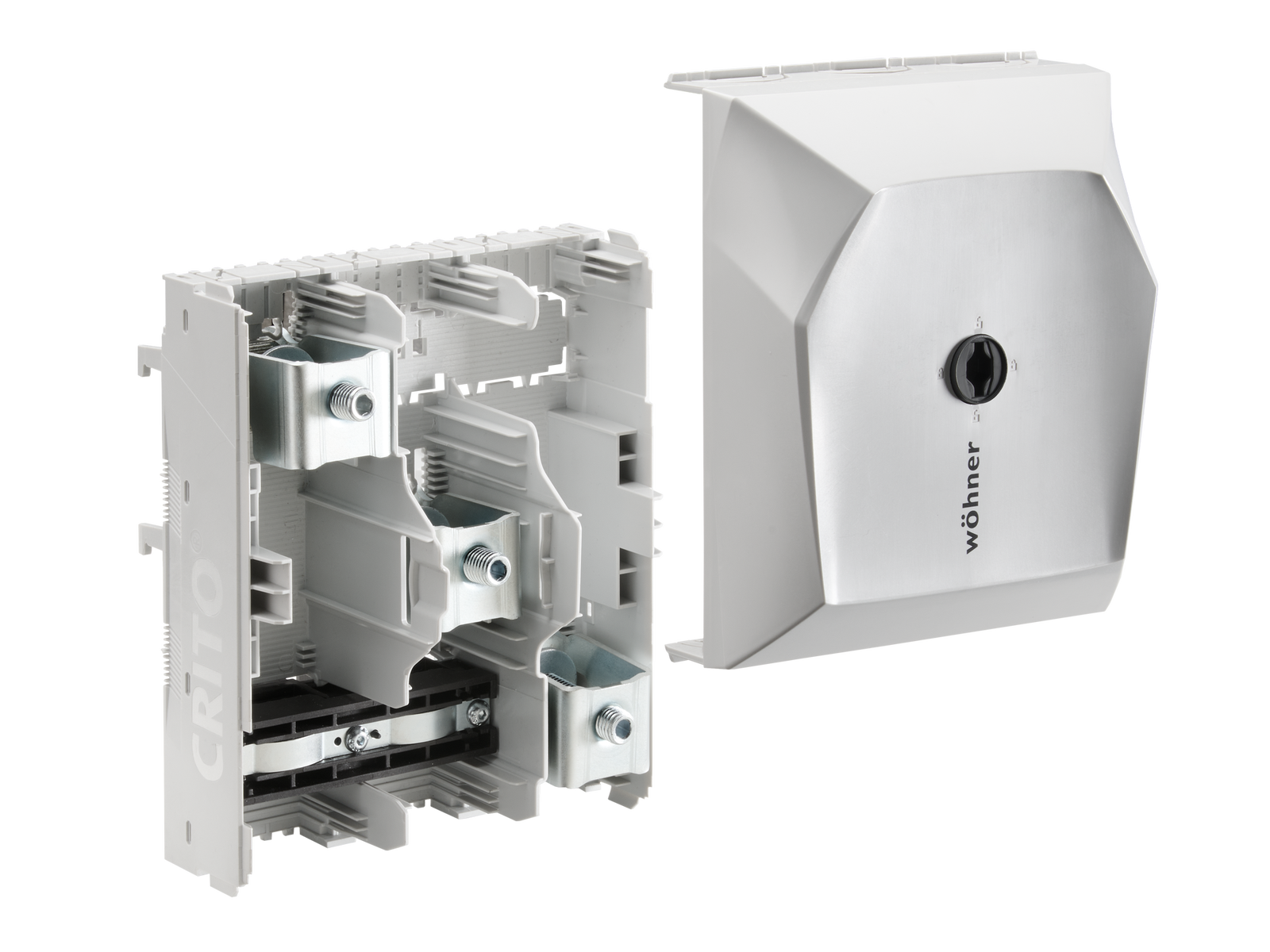

CRITO®CrossBoard
Anschlussklemmenplatte, 3-polig
lam. Cu. 20 - 32 x 3 - 15
Anschluss oben oder unten
in Kürze lieferbar
System
CrossBoard® 800 A
Produktvorteile
es können auch massive Flachschienen aus Kupfer geklemmt werden, wenn sie nicht unter mechanischer Spannung stehen
| Produktgruppe | 07 |
| Untergruppe | 51 |
| VE | 1 |
| EAN | 4021267010140 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: CR-F-171-F
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 630 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Bemessungsstoßstromfestigkeit Ipk max.: | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 40 kA |
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Strombelastbarkeit (IEC) max.: | 630 A |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 600 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Bemessungsspannung (UL) DC: | 600 V |
| für Leitungen UL: | Cu 75°C |
| SCCR unprotected max.: | 40 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| SCCR: | 100 kA with JDDZ fuse Class L/T 800 A / 600 V AC |
| Mechanische Werte | |
| B x H x T: | 173 x 200 x 118 |
| Gewicht: | 144,7 kg/100 |
| Poligkeit: | 3-polig |
| Schutzart frontseitig: | IP30 |
| Klemmstellen | |
| Schraub-Klemmverbindung | |
| Antrieb: | S8 |
| Abisolierung: | 38 mm |
| Md min.: | 20,0 Nm |
| Md max.: | 30,0 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| für Leitungen UL: | Cu 75°C |
|
lam. Cu von 3 x 20 x 1 bis 10 x 32 x 1 |
|
| Nicht geeignet für Aluminiumleiter ! | |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
| for UL feeder circuits >250V |
