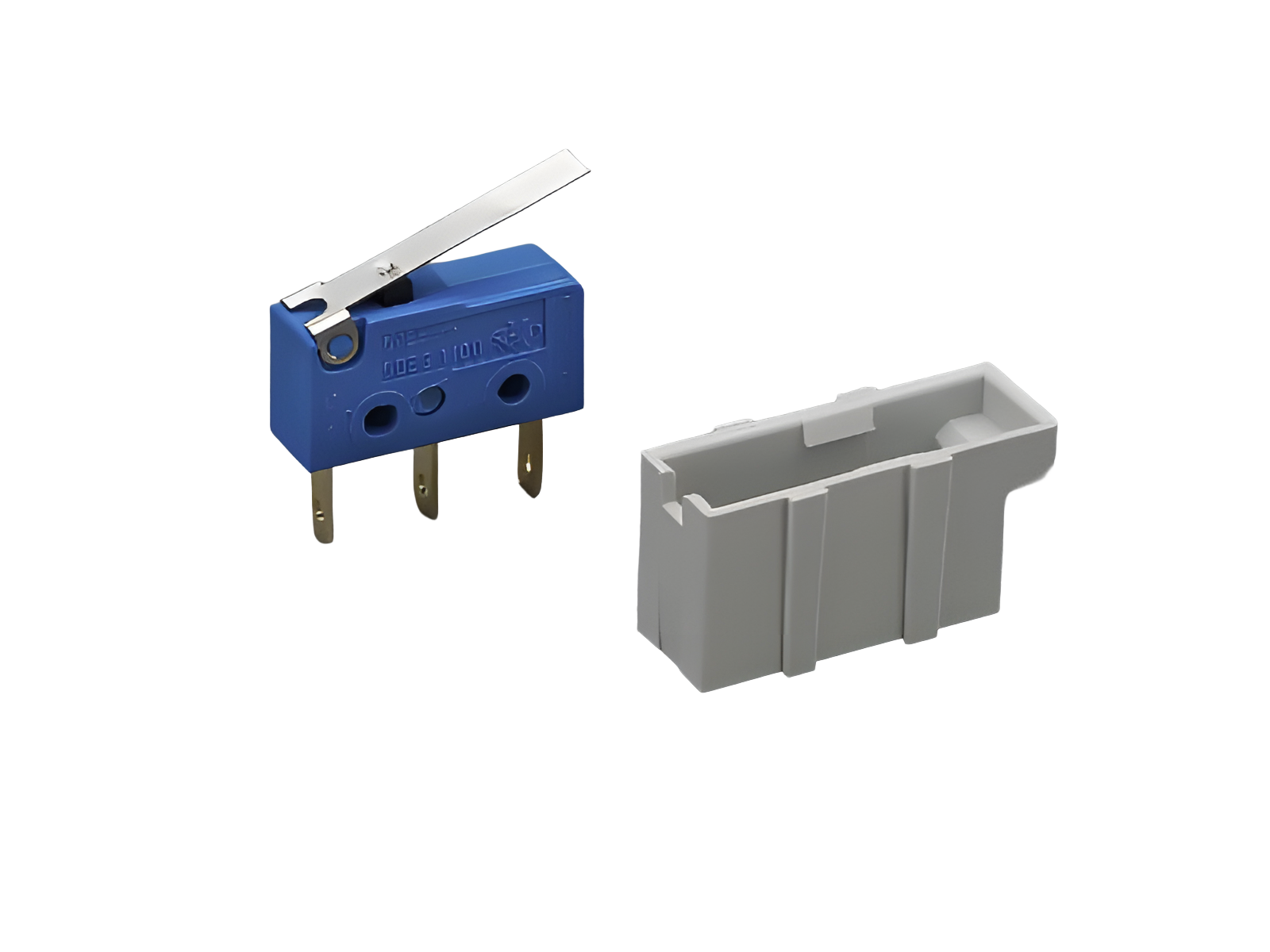

Meldeschalter (33917)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33917 000

Meldeschalter

Wechsler 250 V AC / 5 A, 30 V DC / 4 A

QUADRON®60Classic, QUADRON®Panel Größe 1

System

60Classic

Produktgruppe 09
Untergruppe 51
VE 1
EAN 4021267339173
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Technische Daten

Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Elektrische Werte

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)

Mechanische Werte
Gewicht: 1,3 kg/100

Anschluss für Flachstecker DIN 46244-A, 2,8 x 0,5 mm

Anwendungshinweise

entfällt, da das Produkt keine stromführenden Teile beinhaltet oder trägt bzw. im Kurzschlussfall nicht beansprucht wird

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| Datenpaket EPlan (*.edz)

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Verwendung

33600 000
QUADRON®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A
Rahmenklemme
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33393 000
QUADRON®Panel
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A, Aufbau
Rahmenklemme
für Montageplatte
Mehr

33149 000
QUADRON®Panel
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A, Aufbau
Schraube M10
mit elektromechan. Sicherungsüberwachung
für Montageplatte
Mehr

33201 000
QUADRON®Panel
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A, Aufbau
Schraube M10
für Montageplatte
Mehr

33330 000
QUADRON®Panel
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A, Aufbau
Schraube M10
mit elektronischer Sicherungsüberwachung
für Montageplatte
Mehr

33160 000
QUADRON®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A
Schraube M10
mit elektromechan. Sicherungsüberwachung
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33325 000
QUADRON®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A
Schraube M10
mit elektronischer Sicherungsüberwachung
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33601 000
QUADRON®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A
Schraube M10
Anschluss oben oder unten
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr
