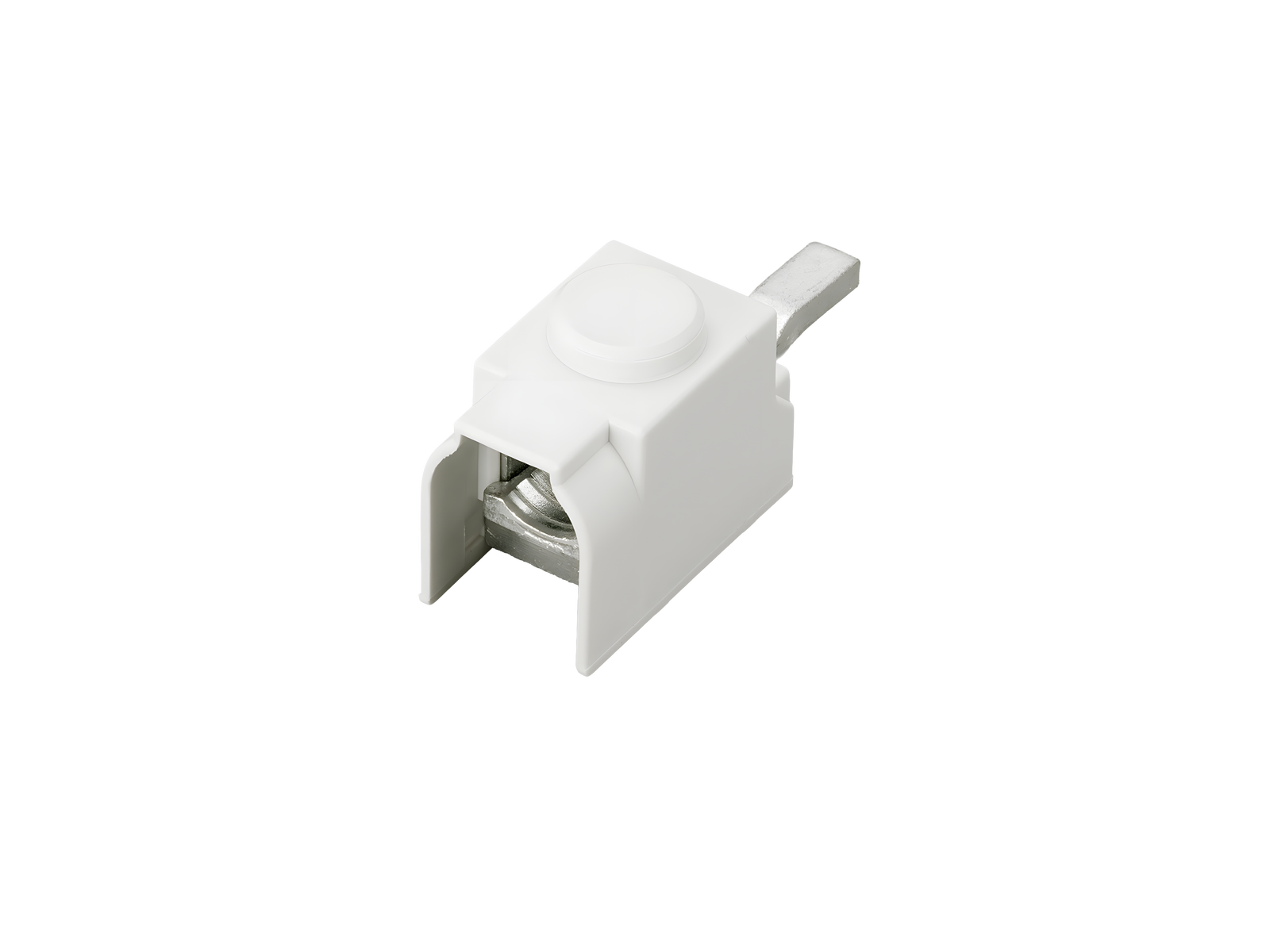

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01198 000A
Anschlussklemme, frontaler Anschluss
25 - 95 mm²

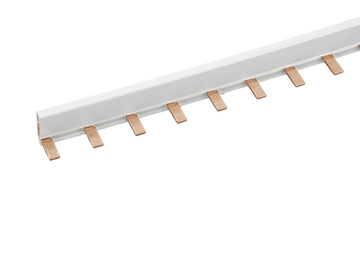

für 31057
| Produktgruppe | 07 |
| Untergruppe | 26 |
| VE | 3 |
| EAN | 4021267011987 |
| ECLASS 6.1 | 27371392 |
| ECLASS 7.1 | 27371392 |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC002498 |
Standards
IEC 61439-1:2020
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 225 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsstossspannung Uimp: | 4 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 690 V |
| max. zulässige Spannung (IEC) DC: | 1000 V |
| 1000 V DC* *Der Einsatz einpoliger Geräte ist hinsichtlich der Isolationseigenschaften ausschließlich durch die Einbaubedingungen bestimmt. |
| Mechanische Werte | |
| B x H x T: | 21 x 34 x 28 |
| Gewicht: | 9,0 kg/100 |
| Klemmstellen | |
| Querschnitt min.: | 25 mm² |
| Querschnitt max.: | 95 mm² |
| Nicht geeignet für Aluminiumleiter ! | |
|
25 - 90 mm² rund, ein- und mehrdrahtig |
|
| Nicht geeignet für Aluminiumleiter ! | |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
Empfohlene Abisolierung der Anschlussleitung ca.26 mm. |
|
