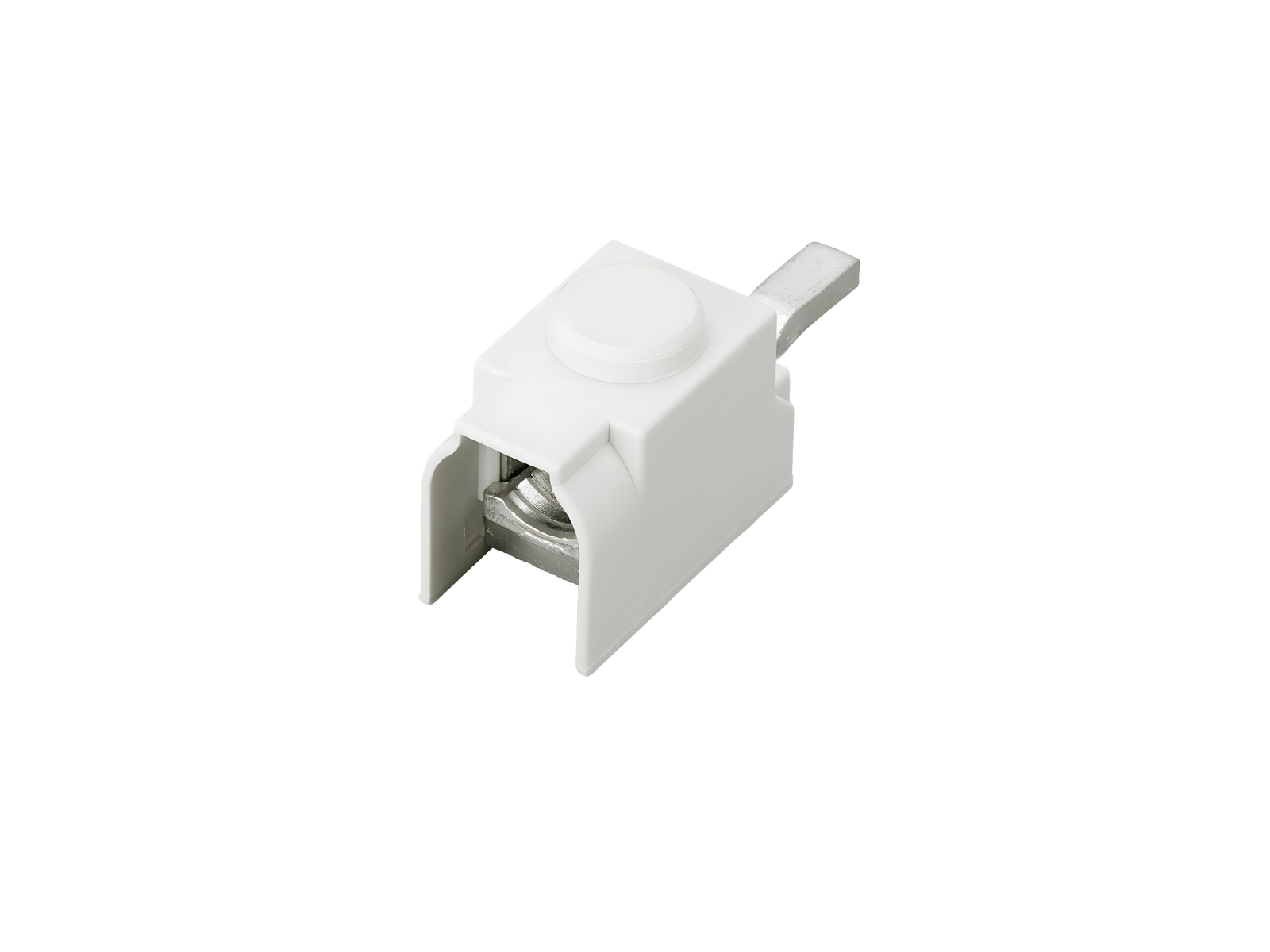

Anschlussklemme, frontaler Anschluss (01198)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01198000A

Anschlussklemme, frontaler Anschluss

25 - 95 mm²

für 31057

Produktgruppe 07
Untergruppe 26
VE 3
EAN 4021267011987
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Zulassungen

Standards

IEC 61439-1:2020

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsstrom (IEC): 225 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsstossspannung Uimp: 4 kV

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) AC: 690 V
max. zulässige Spannung (IEC) DC: 1000 V
1000 V DC*
*Der Einsatz einpoliger Geräte ist hinsichtlich der Isolationseigenschaften ausschließlich durch die Einbaubedingungen bestimmt.
Mechanische Werte
B x H x T: 21 x 34 x 28
Gewicht: 9,0 kg/100
Klemmstellen
Querschnitt min.: 25 mm²
Querschnitt max.: 95 mm²
Nicht geeignet für Aluminiumleiter !


25 - 90 mm² rund, ein- und mehrdrahtig
25 - 70 mm² feindrahtig mit Aderendhülse
Md 19 Nm

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.

Hinweise

Empfohlene Abisolierung der Anschlussleitung ca.26 mm.
