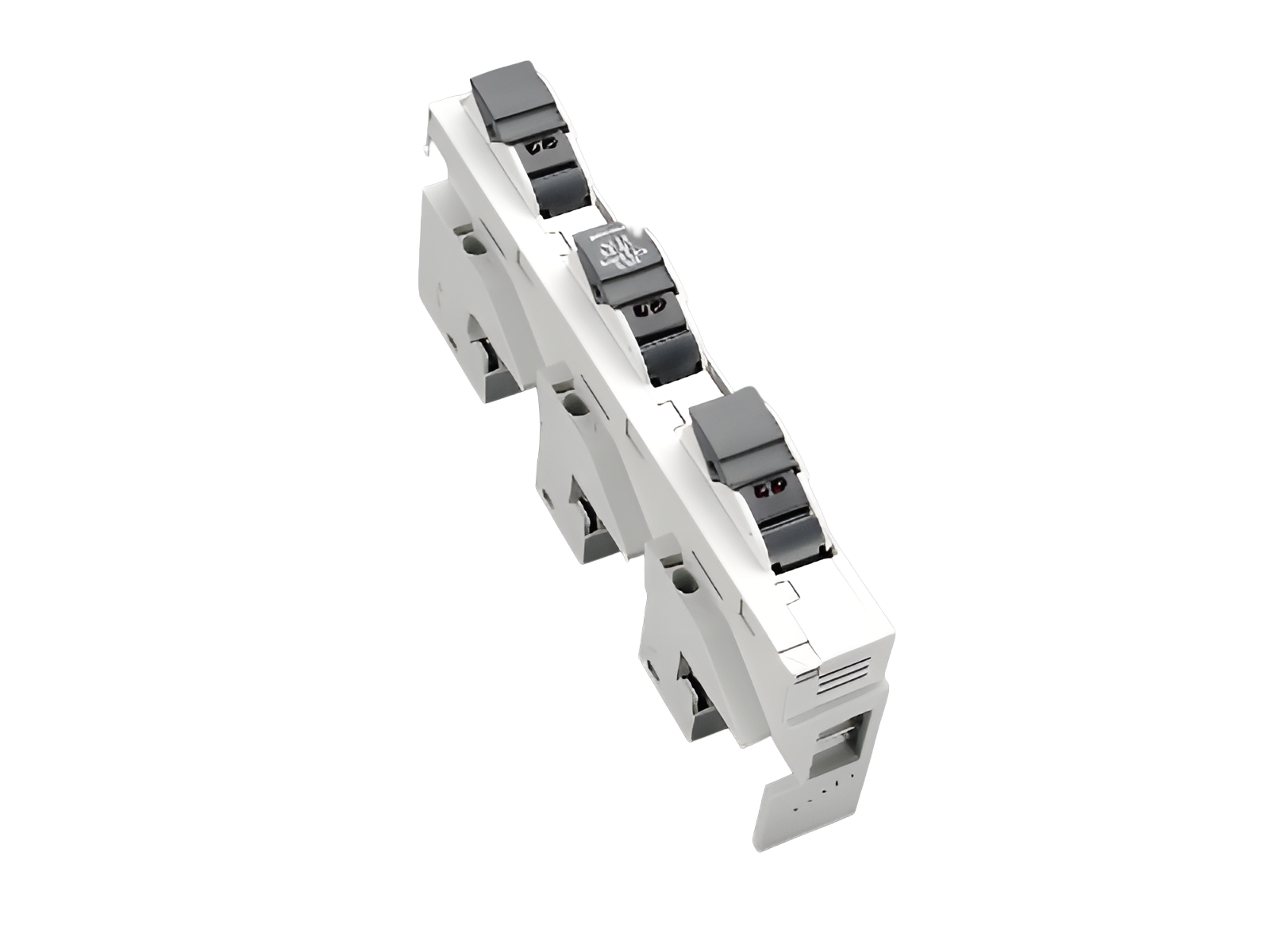

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31959 000
AMBUS®60Classic
Reiter-Sicherungshalter, mit LED
Baugröße Class CC
für Sicherungen Class CC UL 248-4, mit LED 110 - 690 V AC / DC
Class CC / 3P
optische Anzeige (LED) einer ausgelösten Sicherung
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
| Produktgruppe | 01 |
| Untergruppe | 47 |
| VE | 4 |
| EAN | 4021267319595 |
| ECLASS 6.1 | 27142121 |
| ECLASS 7.1 | 27142121 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J
UL 4248-1
Approbationen
CSA , UL
for UL feeder circuits >250V
Typnummer: AELCC
UL file: E230163, UL category (for USA): IZLT https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
| für Sicherungseinsätze Baugröße: | Class CC |
| Sicherungen nach Standard: | UL 248-4 |
| zul. Verlustleistung der verwendeten Sicherung: | 3 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system J |
| Elektrische Werte | |
| Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: | 200 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 1,2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 1,8 W.)
| Angaben UL | |
| Standards | |
| UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 30 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR: | 200 kA |
| Mechanische Werte | |
| B x H x T: | 27 x 200 x 104 |
| Gewicht: | 18,8 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
Befestigungsart: patentierter Rastmechanismus
| Klemmstellen | |
| Federzugverbindung | |
| Querschnitt min.: | 1,5 mm² |
| Querschnitt max.: | 6 mm² |
| Nicht geeignet für Aluminiumleiter ! | |
|
nach IEC: Cu 1.5 … 6 mm2 (f, re) |
|
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 3 W |
| for UL feeder circuits >250V | |
