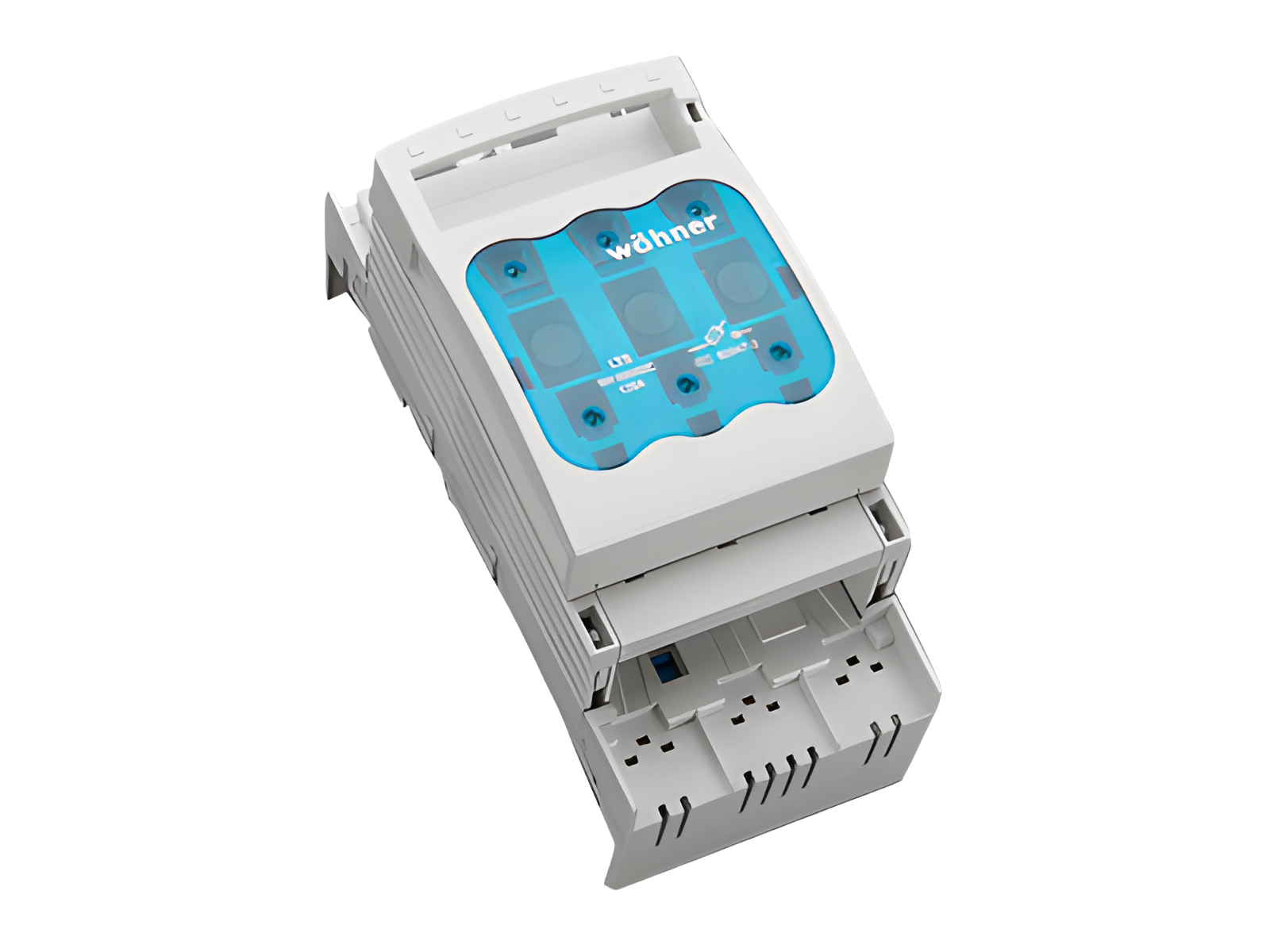

NH-Sicherungs-Lasttrennschalter Gr. 000, 125 A (33216)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33216000

QUADRON^®60Classic

NH-Sicherungs-Lasttrennschalter Gr. 000, 125 A

Rahmenklemme

Anschluss oben oder unten

für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen

System

60Classic

Produktvorteile

Im Deckel sind selbstschließende Prüflöcher vorhanden.

Produktgruppe	09
Untergruppe	22

VE	1
EAN	4021267332167

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

UL 4248-1

Approbationen

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

Typnummer: LTS-000

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC Zertifikat: 2004010302117260

Technische Daten

für Sicherungseinsätze Baugröße:	NH 000
Sicherungen nach Standard:	IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung:	9 W
Anforderung an Kontaktstücke:	Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten

Angaben IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte

Elektrische Werte IEC
Bemessungsstrom (IEC):	125 A
Bemessungsspannung (IEC) AC:	690 V

Bemessungsspannung (IEC) DC:

440 V

Bemessungsisolationsspannung U_i AC:	800 V
Bemessungsisolationsspannung U_i DC:	500 V
Bemessungsstossspannung U_imp:	6 kV

Gebrauchskategorie AC (IEC 60947-3):	AC-21B (690 V / 80 A) AC-22B (500 V / 100 A) AC-22B (400 V / 125 A)
Gebrauchskategorie DC (IEC 60947-3):	DC-Angaben: 2 Strombahnen (L1,L3) in Reihe DC-22B (440V / 63A) DC-22B (220V / 100A) DC-21B (440V / 80A) DC-21B (220V / 125A)

Bed. Kurzschlussstrom mit Sicherungen (AC):	50 kA / 400 V (125A)
	50 kA / 500 V (100A)
	50 kA / 690 V (50A)
ermittelt mit Sicherungen der Betriebsklasse:	gG

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 6,7 W.

(Bei voller Belastung beträgt die Leistungsabgabe 10,5 W.)

zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) DC:

800 V

Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.

Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig

Angaben UL
Standards
UL 4248-1

for UL feeder circuits >250V

Elektrische Werte UL
Bemessungsstrom (UL):	125 A
Bemessungsspannung (UL) AC:	600 V
Bemessungsfrequenz (UL):	50 / 60 Hz

SCCR:

100 kA

Mechanische Werte
B x H x T:	89 x 200 x 90
Gewicht:	113,0 kg/100
Poligkeit:	3-polig
für Sammelschienen:	12, 15, 20, 25, 30 x 5, 10 und Profilschienen

Schutzart frontseitig:

IP30

Befestigungsart: patentierter Rastmechanismus

Klemmstellen
Rahmenklemme
Antrieb:	S4
Abisolierung:	20 mm
Querschnitt min.:	1,5 mm²
Querschnitt max.:	50 mm²
Md min.:	3,2 Nm
Md max.:	4,8 Nm
Nicht geeignet für Aluminiumleiter !

Rahmenklemme: 2,5 -50mm² feindrähtig 1,5 -50mm² feindrähtig mit Aderendhülse 1,5 -10mm² rund eindrähtig 16 - 50mm² rund mehrdrähtig (feindrähtig mit Aderendhülse eventuell nicht mit maximalen Querschnitt möglich) lam. Cu 6-9mm breit Klemmraum 10 mm x 10 mm

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.

zul. Verlustleistung der verwendeten Sicherung:	9 W
Anforderung an Kontaktstücke:	Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten
