Art.-Nr.: 33216 000

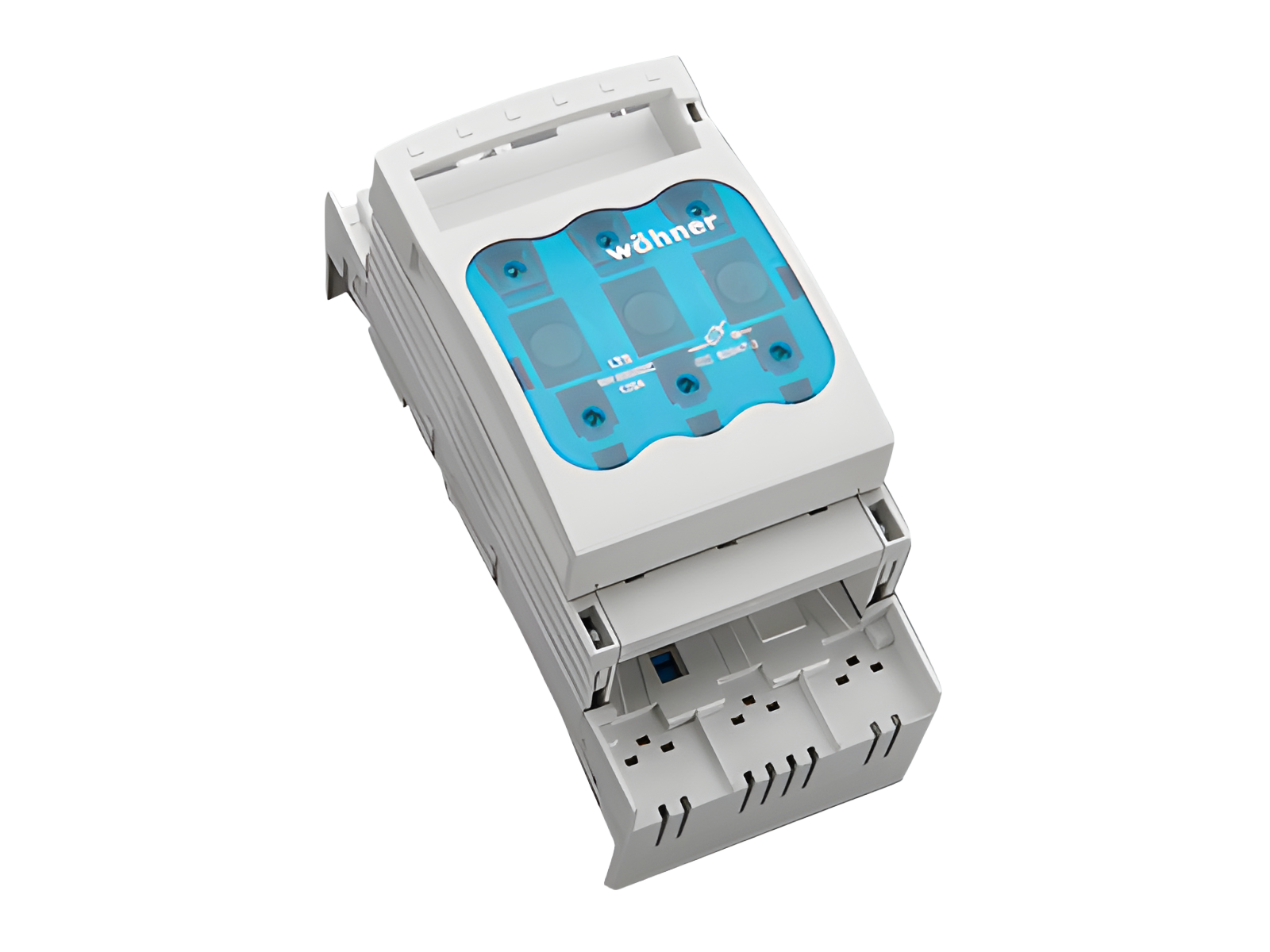

QUADRON®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 000, 125 A
Rahmenklemme
Anschluss oben oder unten
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
Produktvorteile
Im Deckel sind selbstschließende Prüflöcher vorhanden.
| Produktgruppe | 09 |
| Untergruppe | 22 |
| VE | 1 |
| EAN | 4021267332167 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
UL 4248-1
Approbationen
IEC (CB) , UL , CCC
for UL feeder circuits >250V
Typnummer: LTS-000
| für Sicherungseinsätze Baugröße: | NH 000 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 9 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 125 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsspannung (IEC) DC: | 440 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsisolationsspannung Ui DC: | 500 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-21B (690 V / 80 A) AC-22B (500 V / 100 A) AC-22B (400 V / 125 A) |
| Gebrauchskategorie DC (IEC 60947-3): | DC-Angaben: 2 Strombahnen (L1,L3) in Reihe DC-22B (440V / 63A) DC-22B (220V / 100A) DC-21B (440V / 80A) DC-21B (220V / 125A) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 400 V (125A) |
| 50 kA / 500 V (100A) | |
| 50 kA / 690 V (50A) | |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 6,7 W.
(Bei voller Belastung beträgt die Leistungsabgabe 10,5 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) DC: | 800 V |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Angaben UL | |
| Standards | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 125 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Mechanische Werte | |
| B x H x T: | 89 x 200 x 90 |
| Gewicht: | 113,0 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
| Schutzart frontseitig: | IP30 |
Befestigungsart: patentierter Rastmechanismus
| Klemmstellen | |
| Rahmenklemme | |
| Antrieb: | S4 |
| Abisolierung: | 20 mm |
| Querschnitt min.: | 1,5 mm² |
| Querschnitt max.: | 50 mm² |
| Md min.: | 3,2 Nm |
| Md max.: | 4,8 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Nicht geeignet für Aluminiumleiter ! | |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 9 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| for UL feeder circuits >250V | |
